Кабельный ввод PG 63 латунь УТ1.5 Dкаб. 42-52мм IP68 | zeta30164 ГОФРОМАТИК ЗЭТА

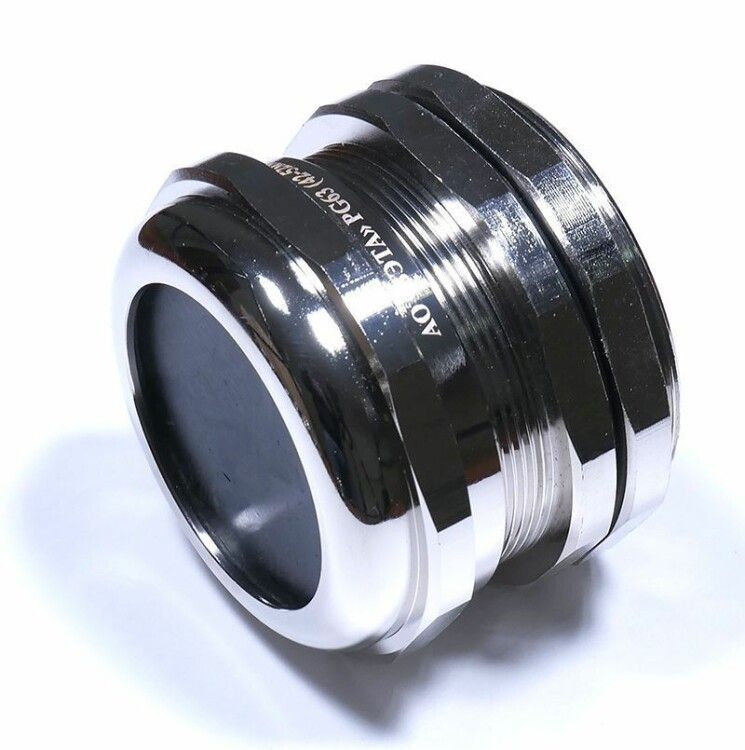

Кабельный ввод PG 63 латунный УТ1,5 IP68 (диаметр кабеля 42-52 мм) от ЗЭТА Новосибирск - надёжный сальник для герметичного ввода плоских и круглых кабелей в щитовые устройства, обеспечивающий защиту от пыли, воды и механических воздействий. Подходит для тяжёлых условий промышленной эксплуатации.

Назначение и область применения

Кабельный ввод PG 63 латунный УТ1,5 IP68 (диаметр кабеля 42-52 мм) используется для безопасного прохода кабелей через стенки электрощитов, распределительных устройств и оборудования. Предназначен для небронированных кабелей с круглым или плоским сечением. Обеспечивает герметизацию места ввода, предотвращает попадание пыли, влаги и других внешних факторов внутрь электрооборудования. Применяется в условиях высокой запылённости, повышенной влажности и на открытом воздухе. Часто используется в системах автоматизации, на промышленных линиях, в насосных станциях, в составе НКУ (нормируемых коммутационных устройств).

Технические характеристики

• Номинальный размер резьбы: 63 PG - соответствует стандарту DIN 40430, обеспечивает совместимость с большинством европейских и российских щитов
• Диапазон диаметров кабеля: 42–52 мм - подходит для крупногабаритных силовых и управляющих кабелей
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду под давлением
• Материал: латунь никелированная - прочная, коррозионностойкая, не требует дополнительной антикоррозийной обработки
• Тип уплотнения: уплотнительное кольцо + резиновая втулка - двойная система герметизации, адаптируется под диаметр кабеля
• Температурный режим: от –40 C до +100 C - работает в экстремальных климатических условиях
• Длина резьбы: 16 мм - достаточна для плотного соединения с толстыми стенками щита
• Размер шестигранника: 78 мм - удобен для затяжки гаечными ключами
• Крепление: с контргайкой - позволяет фиксировать изделие без деформации корпуса
• Исполнение: прямолинейное - не требует изгибов при монтаже, снижает риск перегиба кабеля
• Защитное покрытие: никелированное - улучшает эстетику, увеличивает срок службы, защищает от окисления
• Не содержит галогенов: да - безопасен при возгорании, соответствует требованиям экологической безопасности
• Цвет: серый - визуально отличается от обычных черных аналогов, легко идентифицируется на объекте

Совместимость и монтаж

Кабельный ввод PG 63 латунный УТ1,5 IP68 (диаметр кабеля 42-52 мм) устанавливается в отверстие диаметром 69–71 мм (стандарт для резьбы PG 63). Монтаж выполняется следующим образом:

• Снимите защитную заглушку-пыльник
• Проденьте кабель через уплотнительную втулку и корпус
• Наденьте резиновую втулку на кабель, затем вставьте весь комплект в отверстие щита
• Закрутите контргайку снаружи, затем основную гайку внутри - затяните равномерно, чтобы не повредить уплотнение
• Проверьте герметичность: при правильном монтаже кабель не должен болтаться, а вода не должна просачиваться

Обязательно проверяйте посадочный диаметр отверстия в щите - он должен точно соответствовать размеру PG 63. Для плоских кабелей рекомендуется использовать специальные переходники или выбирать кабель с округлым сечением в зоне входа.

Безопасность и стандарты

Кабельный ввод PG 63 латунный УТ1,5 IP68 (диаметр кабеля 42-52 мм) соответствует международному стандарту DIN 40430 для резьбового соединения PG. Степень защиты IP68 подтверждает возможность работы в условиях постоянного контакта с водой. Отсутствие галогенов делает изделие безопасным при возможном возгорании - не выделяет токсичных паров. Сертифицирован для применения в промышленных установках согласно ГОСТ Р 51317 и IEC 60529.

Преимущества

• Высокая механическая прочность благодаря латуни и никелированию - выдерживает удары и вибрацию
• Двойная система уплотнения гарантирует надёжную герметизацию даже при изменении диаметра кабеля в пределах 42–52 мм
• Широкий температурный диапазон - подходит для холодных регионов и жарких цехов
• Никелированное покрытие не требует обслуживания и сохраняет вид долгие годы
• Контргайка исключает самооткручивание при вибрации
• Серый цвет упрощает визуальный контроль и отличает от менее качественных аналогов

Ограничения применения

• Не предназначены для бронированных кабелей - уплотнение не рассчитано на жёсткую металлическую оплётку
• Не следует применять в средах с агрессивными химическими веществами (например, кислоты, растворители) - латунь может подвергнуться коррозии
• Плоские кабели должны иметь минимальный радиус изгиба - не допускается резкий излом в зоне ввода
• Не рекомендовано использование в условиях постоянного давления выше 10 бар - хотя IP68 подразумевает погружение, максимальное давление зависит от целостности уплотнений

Примеры использования

• Ввод силовых кабелей в щиты управления станков на заводе
• Герметизация кабелей в дождевых и морозных условиях на открытых подстанциях
• Подключение кабелей к насосным агрегатам в канализационных станциях
• Монтаж в распределительных пунктах на нефтеперерабатывающих предприятиях
• Интеграция в системы автоматического контроля на пищевых производствах

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - он должен находиться в границах 42–52 мм. Кабель меньше 42 мм может не обеспечить герметичность; больше 52 мм - не войдёт
• Для кабелей с большим количеством жил используйте термоусадочные трубки перед вводом - они помогают сформировать более однородное сечение
• Не перетягивайте гайки - это может сплющить уплотнительную втулку и нарушить герметичность
• При замене старого сальника всегда проверяйте состояние уплотнительного кольца - его можно менять отдельно, не заменяя весь ввод
• Артикул zeta30164 - это оригинальный продукт ЗЭТА Новосибирск. Аналоги от других брендов (например, ГОФРОМАТИК или ЗЭТАРУС) могут отличаться по точности размеров - сверьте данные перед закупкой
