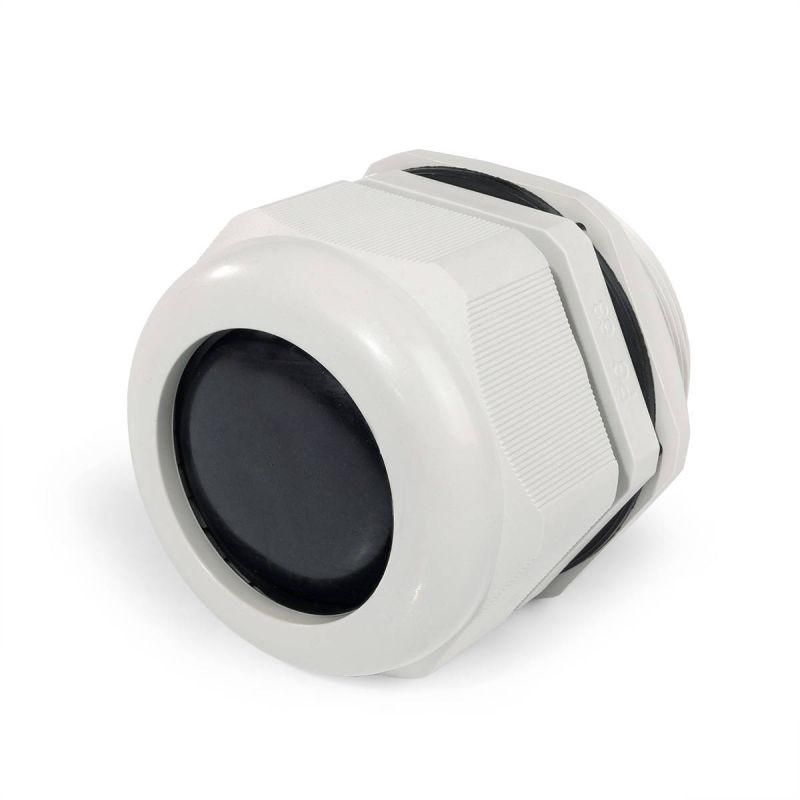

Ввод кабельный пластиковый PG 63 (42-50 мм) (уп.5шт) Fortisflex 88166 КВТ

Ввод кабельный пластиковый PG 63 (42–50 мм) от Fortisflex и КВТ предназначен для надёжного и герметичного вывода кабелей через стенки электрических шкафов и оборудования. Артикулы 88 166 и 88166 обеспечивают совместимость с кабелями диаметром 42–50 мм и соответствуют требованиям промышленной автоматизации.

Назначение и область применения

Ввод кабельный пластиковый PG 63 (42–50 мм) используется для герметичного прохода силовых и сигнальных кабелей в корпуса распределительных щитов, станков, промышленного оборудования. Применяется в условиях повышенной запылённости, влажности, агрессивных сред - например, на пищевых производствах, в химической промышленности, на объектах с частым мытьём (CIP/SIP). Подходит для систем с высокими требованиями к безопасности: где важна изоляция от пыли, брызг воды и воздействия масел/топлив.

Технические характеристики

• Номинальный размер резьбы: PG 63 (по DIN 40430)
• Диапазон диаметров кабеля: 42–50 мм
• Материал корпуса: полиамид PA6.6, самозатухающий, без галогенов (UL94V2)
• Уплотнение: неопреновое кольцо - эластичное, устойчиво к температурным перепадам
• Степень защиты: IP65 - полная защита от пыли и струй воды под любым углом
• Длина резьбы: 28 мм - обеспечивает прочное крепление в панелях толщиной до 10 мм
• Температура эксплуатации: –40…+100 C, кратковременно до +120 C
• Цвет: светло-серый
• Закрепление: есть контргайка с засечками против саморазвинчивания
• Размер ключа: 82 мм - удобно затягивать стандартными ключами
• Покрытие: никелированное - повышает коррозионную стойкость
• Конструкция: прямолинейная - не требует поворота при установке

Совместимость и монтаж

Ввод кабельный пластиковый PG 63 (42–50 мм) монтируется в подготовленное отверстие диаметром 63 мм. Для сверления рекомендованы гидравлические прессы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, с использованием матриц НМПО-PG. Установка выполняется в один этап: ввод вставляется в отверстие, фиксируется контргайкой и затягивается ключом на 82 мм. Самозатухающий материал корпуса позволяет использовать ввод в местах с риском возгорания. Уплотнительное кольцо плотно обжимает кабель, исключая люфт даже при вибрации.

Безопасность и стандарты

• Соответствие DIN 40430 - стандартизированная резьба PG для промышленных вводов
• IP65 - соответствие IEC 60529
• Материал корпуса сертифицирован по UL94V2 - самозатухающий, безопасен при перегреве
• Состав без галогенов - снижает выделение токсичных веществ при нагреве или горении
• Уплотнитель из неопрена - устойчив к минеральным и синтетическим маслам, бензину, дизтопливу

Преимущества

• Контргайка со стопорными засечками - предотвращает ослабление крепления при вибрации
• Никелированное покрытие - защищает резьбу от окисления, продлевает срок службы
• Высокая термостойкость - работает в экстремальных температурах, включая холодные склады и печи
• Экономия времени - не требует дополнительных уплотнителей или герметиков
• Чёткая маркировка размера ключа на гайке - ускоряет монтаж и снижает ошибки

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP65 не заменяет IP67/IP68
• Не подходит для кабелей меньше 42 мм - возможен проскок и потеря герметичности
• Не рекомендуется для кабелей с жёсткой бронёй или металлической оплёткой - требуется предварительная подготовка (например, снятие брони)
• При температурах выше +100 C длительное время - возможна деформация материала

Примеры использования

• Ввод кабелей в промышленные контроллеры и частотники на конвейерах
• Подключение датчиков и исполнительных механизмов в моющих цехах пищевой промышленности
• Проход кабелей в шкафы управления насосных станций и компрессоров
• Фиксация кабелей в оборудовании для автоклининга и химчистки
• Монтаж в системах гидравлики и пневматики с риском утечки масла

Практические советы

• Перед установкой проверьте внешний диаметр кабеля - он должен находиться в диапазоне 42–50 мм. Кабель меньшего диаметра потребует дополнительного уплотнения.
• Используйте только рекомендованные прессы и матрицы (ПГПО-60, НМПО-PG) - некорректное отверстие нарушит герметичность.
• При затяжке не переусердствуйте - перетянутая гайка может повредить уплотнительное кольцо.
• Для кабелей с толстой изоляцией или многожильными жилами - перед вводом слегка сожмите её руками, чтобы улучшить посадку.
• Проверяйте наличие защитной мембраны внутри ввода - она должна быть целой, иначе пыль будет проникать внутрь корпуса.
• При работе в агрессивных средах периодически осматривайте резьбу - никелированное покрытие долговечно, но механические повреждения снижают защиту.
