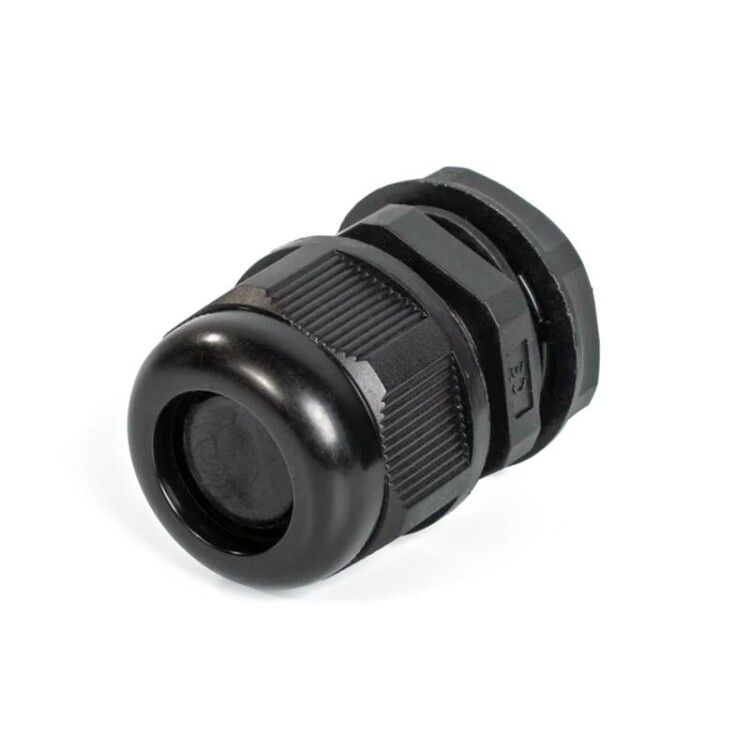

Кабельный ввод MG-63 | 80040 Fortisflex КВТ

Ввод кабельный пластиковый MG-63 (40-50 мм) от Fortisflex и КВТ предназначен для герметичного вывода кабелей с диаметром 40–50 мм через стенки электрошкафов и оборудования. Благодаря высокой степени защиты IP68 и устойчивости к экстремальным температурам, этот кабельный ввод надежно работает в сложных условиях - от холодных улиц до нагретых цехов.

Назначение и область применения

Ввод кабельный пластиковый MG-63 (40-50 мм) используется для герметизации мест прохода кабелей и проводов через металлические или пластиковые корпуса. Подходит для установки в распределительных щитах, промышленном оборудовании, насосных станциях, системах автоматизации и других устройствах, где требуется защита от пыли, влаги и химических воздействий.

Технические характеристики

• Тип изделия: кабельный ввод
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Номинальный размер резьбы: M63
• Диапазон сечений кабелей: 40–50 мм
• Наружный диаметр: 72 мм
• Длина резьбы: 24 мм
• Размер шестигранника: 73,7 мм - позволяет использовать стандартный ключ
• Материал корпуса: полиамид PA6.6 (нейлон), самозатухающий, устойчив к УФ-излучению
• Материал уплотнения: неопрен - эластичный, долговечный, устойчив к маслам и топливу
• Температурный диапазон: от –40 C до +100 C
• Электрическая прочность: 60 кВ/мм
• Удельное сопротивление: 1×10¹² Ом·см
• Цвет: черный
• Исполнение: прямолинейный
• Конструкция: разъемный сальник с прижимной гайкой и контргайкой
• Поддерживает ввод плоских кабелей
• Содержание галогенов: да
• Поверхность: необработанная - без антикоррозийного покрытия

Совместимость и монтаж

Ввод кабельный пластиковый MG-63 (40-50 мм) монтируется в подготовленное отверстие диаметром 63 мм. Для сверления рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А. Также необходим набор матриц НМПО-MG для точного формирования отверстия. После установки кабель продевается через уплотнитель, затем затягивается прижимная гайка с помощью ключа на 73,7 мм. Контргайка фиксирует положение, предотвращая ослабление.

Засечки на прижимной гайке исключают саморазвинчивание даже при вибрациях. Герметизация обеспечивается за счет уплотнительного кольца из неопрена, которое плотно обжимает кабель.

Безопасность и стандарты

Высокая степень защиты IP68 соответствует требованиям IEC 60529. Электроизоляционные параметры обеспечивают безопасную работу в сетях до 1 кВ. Самозатухающий материал корпуса снижает риск распространения горения. Применение неопрена гарантирует стойкость к агрессивным средам - маслам, бензину, дизтопливу.

Преимущества

• Обеспечивает герметичность даже при постоянном контакте с водой
• Устойчив к перепадам температур - подходит для уличных и холодильных установок
• Позволяет вводить как круглые, так и плоские кабели
• Прижимная гайка с засечками не откручивается при вибрациях
• Контргайка упрощает фиксацию и последующую регулировку
• Материал корпуса выдерживает УФ-облучение - не теряет прочность на солнце

Ограничения применения

• Не предназначена для работы с кабелями меньше 40 мм - уплотнение будет некачественным
• Содержит галогены - не подходит для применений, требующих галоген-free материалов (например, в некоторых медицинских или авиационных системах)
• Необработанная поверхность корпуса не защищена от коррозии - не рекомендуется для агрессивных химических сред без внешнего кожуха
• Требуется точное сверление отверстия - допуск менее +-0,5 мм важен для герметичности

Примеры использования

• Ввод силовых кабелей в промышленные частотные преобразователи
• Герметизация кабелей управления в насосных станциях на открытых площадках
• Проход кабелей в щиты автоматики для тепловых пунктов
• Подключение датчиков в морозильных камерах с температурой ниже –30 C
• Ввод многожильных плоских кабелей в панели управления конвейерными линиями

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно попадать в диапазон 40–50 мм. Слишком тонкий кабель не будет плотно прижат, слишком толстый повредит уплотнение.
• Используйте только рекомендованные прессы и матрицы НМПО-MG. Отклонение в размере отверстия нарушит герметичность.
• При установке в вертикальные поверхности обязательно используйте контргайку - она предотвращает сползание прижимной гайки под собственным весом.
• Не применяйте инструменты с острыми краями при работе с уплотнителем - неопрен легко порвать.
• Для кабелей с жесткой оболочкой перед введением сделайте легкую фаску - это облегчит прохождение через уплотнитель.
• Проверяйте наличие запасных уплотнителей - они не заменяемы после деформации, а срок службы зависит от условий эксплуатации.
