Кабельный ввод типа MG 63 диаметр кабеля 40-52мм | 32167DEK DEKraft APC

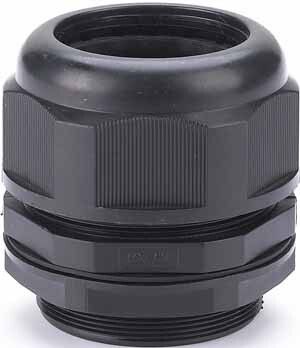

Кабельный ввод типа MG 63 диаметр кабеля 40-52 мм IP68 от DeKraft предназначен для герметичного вывода силовых и контрольных кабелей через стенки оборудования, обеспечивая надежную защиту от пыли, воды и механических нагрузок. Артикул 32167dek соответствует серии DEKRAFT и подходит для жестких условий эксплуатации.

Назначение и область применения

Кабельный ввод типа MG 63 диаметр кабеля 40-52 мм IP68 используется для прохода кабелей через металлические или неметаллические панели, корпуса щитов, станков, насосов, осветительных установок и другого оборудования, работающего во влажной, пыльной или агрессивной среде. Подходит для промышленных объектов, морских установок, пищевой и химической промышленности, где требуется высокая герметичность и долговечность.

Технические характеристики

• Диаметр кабеля: 40–52 мм - поддерживает кабели с внешним диаметром в этом диапазоне, включая многожильные и бронированные варианты;
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду под давлением;
• Температурный режим: от -40 C до +100 C - работает в экстремальных условиях, включая холодные регионы и нагреваемые камеры;
• Номинальный размер резьбы: M74×1,5 - совместим с отверстиями диаметром 74 мм с метрической резьбой;
• Длина резьбы: 23 мм - достаточна для плотного соединения с толстыми стенками корпуса;
• Размер шестигранника: 74 мм - удобен для затяжки гаечными ключами;
• Материал корпуса: нейлон - прочный, легкий, устойчив к химическим воздействиям;
• Уплотнение: многослойное кольцо из неопрена - обеспечивает равномерное сжатие вокруг кабеля;
• Разъемный сальник: да - позволяет вставить кабель без его предварительного демонтажа;
• Наличие разгрузки натяжения: да - снижает нагрузку на провода внутри кабеля за счет распределения усилия;
• Наличие контргайки: да - фиксирует положение ввода и предотвращает самопроизвольное ослабление;
• Цвет: черный - визуально отличается от серых аналогов, не влияет на функциональность;
• Содержание галогенов: да - при горении выделяет токсичные вещества, что важно учитывать при использовании в закрытых помещениях с людьми;
• Нормативный документ: ТР ТС 004/2011 - соответствие требованиям ЕАЭС по безопасности электротехники.

Совместимость и монтаж

Кабельный ввод типа MG 63 диаметр кабеля 40-52 мм IP68 устанавливается в отверстие диаметром 74 мм с резьбой М74×1,5. Для монтажа:

• Заготовьте отверстие с точным соблюдением размера - допуск +-0,5 мм;
• Наденьте контргайку на кабель перед введением в корпус - так будет проще затянуть после сборки;
• Протяните кабель через уплотнительное кольцо - оно само адаптируется к диаметру, не требует подбора;
• Вставьте ввод в отверстие, заведите резьбу и затяните гайку ключом на 74 мм - не перетягивайте, чтобы не повредить резьбу или уплотнение;
• Затяните контргайку в противоположном направлении - это исключит самопроизвольное откручивание.

Кабель можно менять без демонтажа всего ввода - достаточно ослабить гайку, вытащить старый кабель и ввести новый.

Безопасность и стандарты

Кабельный ввод типа MG 63 диаметр кабеля 40-52 мм IP68 соответствует ТР ТС 004/2011 - нормативу, обязательному для всех электрооборудования в странах ЕАЭС. Устройство не содержит элементов, способных вызвать коррозию при контакте с соленым воздухом или нефтепродуктами. Однако наличие галогенов делает его непригодным для помещений с постоянным пребыванием людей, где возможен риск возгорания - например, в медицинских учреждениях или детских центрах.

Преимущества

• Высокая степень защиты IP68 - надежнее, чем IP67, особенно при длительном контакте с водой;
• Разъемная конструкция - экономит время при замене кабелей;
• Разгрузка натяжения - продлевает срок службы кабеля, предотвращает обрыв жил;
• Устойчивость к маслам, кислотам и растворителям - подходит для химических и нефтяных производств;
• Нейлоновый корпус - не ржавеет, не деформируется под температурными колебаниями;
• Контргайка и крупный шестигранник - обеспечивают надежную фиксацию даже при вибрациях.

Ограничения применения

• Не применяйте в местах с открытым пламенем или частыми взрывами - материал не взрывобезопасный;
• Не используйте в системах с повышенными требованиями к негорючести (например, метро, больницы, школы) из-за наличия галогенов;
• Подходит только для кабелей диаметром 40–52 мм - меньшие или большие кабели не будут герметично уплотнены;
• Не рекомендован для кабелей с очень жесткой броней - может повредить уплотнительное кольцо при введении;
• Не предназначено для внутренней установки в трубопроводах под высоким давлением жидкости - только для герметизации стенок.

Примеры использования

• Герметизация входа кабеля в исполнительный механизм на морском платформе;
• Подключение питания к насосной станции в химическом цехе;
• Вывод сигнальных кабелей из панели управления в суровом климате (Сибирь, Крайний Север);
• Фиксация кабелей в подземных распределительных пунктах с высокой влажностью;
• Обвязка кабелей на конвейерах в пищевых производствах, где необходима частая мойка.

Практические советы

• Перед установкой проверьте реальный диаметр кабеля - он должен находиться в границах 40–52 мм, иначе уплотнение не сработает;
• Если кабель имеет толстую оболочку, смажьте ее мыльным раствором - так проще ввести его в уплотнитель;
• Не используйте инструменты с острыми краями при работе с нейлоновым корпусом - легко поцарапать поверхность;
• При монтаже в толстые стенки (более 15 мм) убедитесь, что длина резьбы 23 мм достаточна - иначе потребуется удлинитель;
• Храните в сухом месте - хотя материал устойчив к влаге, длительное воздействие солнца может ослабить нейлон;
• При замене кабеля всегда проверяйте состояние уплотнительного кольца - при трещинах или сплющивании замените его.
