Ввод кабельный латунный МGM-L 63 (37-44 мм) | 88621 Fortisflex КВТ

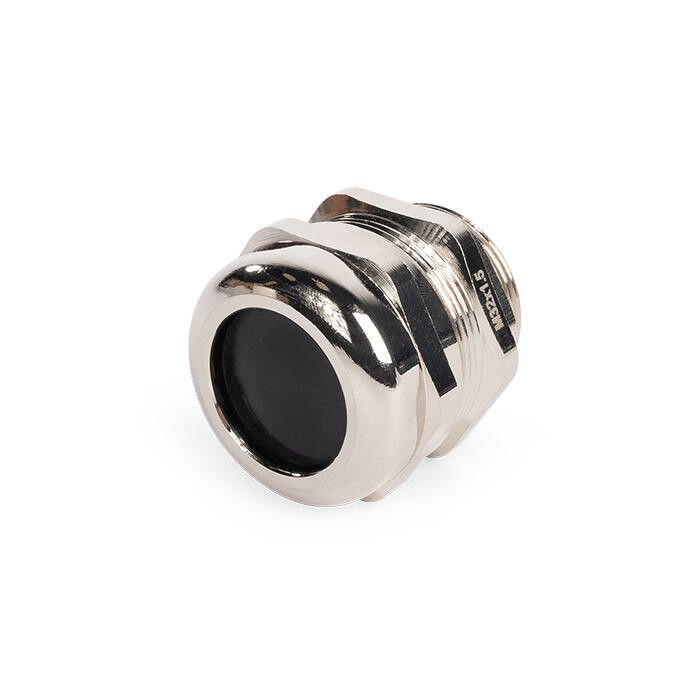

Кабельный ввод латунный МGM-L 63 (37-44 мм) от Fortisflex и КВТ предназначен для герметичного прохода кабелей через стенки электрощитов и распределительных устройств. Этот элемент обеспечивает надёжную изоляцию и защиту от внешних факторов, сохраняя целостность внутреннего пространства оборудования даже в сложных условиях.

Назначение и область применения

Кабельный ввод латунный МGM-L 63 (37-44 мм) используется для вывода кабелей и проводов изнутри электрошкафов, щитов управления, автоматических систем и другого промышленного оборудования. Подходит для установки в металлические и композитные корпуса, где требуется высокая степень герметизации. Применяется на объектах с повышенными требованиями к защите от пыли, влаги и химических веществ - например, на заводах, в насосных станциях, на открытых площадках, в пищевой и химической промышленности.

Технические характеристики

• Диаметр кабеля: 37–44 мм - подходит для крупных силовых и контрольных кабелей
• Материал корпуса, гайки и накидной гайки: никелированная латунь - устойчива к коррозии и механическим повреждениям
• Прижимная вставка: нейлон 6.6 по UL94 V2 - термостойкий, самозагасающий материал
• Уплотнители: неопрен - эластичный, долговечный, работает в широком температурном диапазоне
• Рабочая температура: от –40 C до +100 C, кратковременно до +120 C
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Тип резьбы: метрическая, соответствует EN 60423 - совместима со стандартными отверстиями в щитах
• Устойчивость к маслам, бензину, дизтопливу и другим агрессивным жидкостям
• Длина резьбы: увеличенная - позволяет плотно закрепить ввод в толстые стенки корпусов

Совместимость и монтаж

Кабельный ввод латунный МGM-L 63 (37-44 мм) устанавливается в подготовленное круглое отверстие диаметром 63 мм. Для сверления такого отверстия рекомендуются специализированные гидравлические прессы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А. Также подходят матрицы МПО и наборы перфоформ НМПО-PG / НМПО-MG. После проделывания отверстия ввод вставляется снаружи, фиксируется накидной гайкой внутри корпуса. Уплотнительная система обеспечивает герметичность вокруг кабеля без необходимости дополнительной герметизации.

Безопасность и стандарты

Изделие соответствует европейскому стандарту EN 60423 на резьбу и имеет сертифицированную степень защиты IP68. Материалы прижимной вставки соответствуют норме UL94 V2 - самозатухающие, безопасны при возможных перегревах. Конструкция исключает риск возникновения искр или нагрева в зоне контакта с кабелем.

Преимущества

• Никелированная латунь обеспечивает долгую службу даже в агрессивной среде
• Неопреновые уплотнения сохраняют эластичность при экстремальных температурах
• Пластиковая вставка равномерно сжимает кабель, предотвращая люфт и проседание
• Защитная мембрана дополнительно задерживает пыль и мелкие частицы
• Удлинённая резьба позволяет использовать ввод в толстых стенках без дополнительных переходников
• Поддерживает герметичность при вибрациях и перепадах давления

Ограничения применения

Кабельный ввод латунный МGM-L 63 (37-44 мм) не предназначен для кабелей меньшего диаметра - менее 37 мм. При использовании слишком тонкого кабеля уплотнение будет неплотным, что снижает уровень защиты. Также не следует применять изделие в условиях постоянного давления выше атмосферного - оно рассчитано на герметизацию, но не на внутреннее избыточное давление. Не подходит для кабелей с жесткой бронированной оболочкой, которая не поддается деформации - может повредить уплотнительные кольца.

Примеры использования

• Ввод силовых кабелей в шкафы частотных преобразователей на производстве
• Проход кабелей связи через наружные щиты управления вентиляционными системами
• Герметизация входов в распределительные пункты на нефтебазах и химических производствах
• Установка в щиты автономных насосных станций, работающих в условиях повышенной влажности

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен находиться в пределах 37–44 мм. Лучший результат достигается при близком значении к центру диапазона (например, 40 мм)
• При установке в толстый корпус используйте два ключа: один для удерживания корпуса, второй - для затяжки накидной гайки
• Не перетягивайте гайку - это может сплющить уплотнитель и нарушить герметичность
• Для кабелей с оболочкой из ПВХ или полиэтилена - этот ввод идеален; для кабелей с металлической броней - выбирайте модели с усиленными вставками
• Запаситесь запасными уплотнительными кольцами - они легко заменяются при обслуживании
