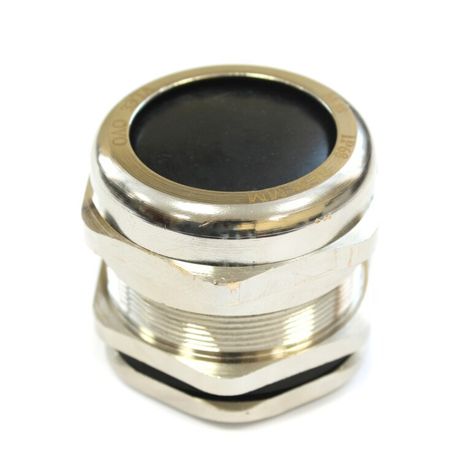

Кабельный ввод М 63 латунный УТ1,5 IP66/IP67/IP68 (d кабеля 37-44 мм) | zeta30124 ГОФРОМАТИК ЗЭТА

Кабельный ввод М 63 латунный УТ1,5 IP66/IP67/IP68 (диаметр кабеля 37-44 мм) от ЗЭТА Новосибирск - надёжный элемент для герметичного ввода кабелей в щитовые устройства, обеспечивающий защиту от пыли, воды и механических воздействий. Подходит для промышленного оборудования, где важна долговечность и высокая степень герметизации.

Назначение и область применения

Кабельный ввод М 63 латунный УТ1,5 используется для безопасного прохода небронированных кабелей через стенки электрощитов, распределительных устройств и другого электрооборудования. Предназначен для условий с повышенной влажностью, запылённостью или риском временного погружения. Применяется в системах автоматизации, на конвейерах, в насосных станциях, в промышленном освещении и других объектах НКУ.

Технические характеристики

• Номинальный размер резьбы: M63 - метрическая резьба для фиксации в отверстии щита
• Диапазон диаметров кабеля: 37–44 мм - подходит для толстых плоских и круглых кабелей
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (временное погружение до 1 м), IP68 (продолжительное погружение при указанных условиях)
• Материал: Латунь никелированная - коррозионностойкая, прочная, не выделяет галогены
• Температурный диапазон: от –40 C до +100 C - работает в экстремальных климатических условиях
• Длина резьбы: 14 мм - достаточна для плотного соединения с толстыми стенками щитов
• Размер шестигранника: 64 мм - удобен для затяжки гаечными ключами
• Тип уплотнения: Уплотнительное кольцо из эластомера - обеспечивает герметичность вокруг кабеля
• Исполнение: Прямолинейное - кабель вводится по прямой линии, без изгиба
• Защитное покрытие: Никелирование - улучшает внешний вид, защищает от окисления
• Без галогенов: Да - соответствует требованиям безопасности при горении
• Цвет: Серый - универсальный цвет для промышленного оборудования

Совместимость и монтаж

Кабельный ввод М 63 латунный УТ1,5 монтируется в предварительно просверленное отверстие диаметром, соответствующее резьбе M63. Для установки требуется гаечный ключ на 64 мм. Комплект включает: корпус, накидную гайку, уплотнительное кольцо, резиновую втулку, пластиковую зажимную втулку и заглушку-пыльник. После введения кабеля в уплотнительную втулку, она сжимается гайкой, обеспечивая герметичность. Обязательно используйте контргайку - она предотвращает самоотвинчивание при вибрациях.

Безопасность и стандарты

Кабельный ввод М 63 латунный УТ1,5 изготовлен без галогенов, что снижает выделение токсичных веществ при возгорании. Соответствует международным нормам для промышленного электрооборудования. Высокая ударопрочность позволяет использовать в средах с возможными механическими нагрузками.

Преимущества

• Высокая степень защиты IP66–IP68 - надёжная герметизация даже при длительном контакте с водой
• Латунь с никелевым покрытием - устойчивость к коррозии, особенно в агрессивных средах
• Герметичность сохраняется при температурных перепадах от –40 C до +100 C
• Комплексная система уплотнений - минимизирует риск протечек и попадания пыли
• Простота монтажа - все детали входят в комплект, не требуют доп. расходников

Ограничения применения

• Не предназначена для бронированных кабелей - уплотнительное кольцо не рассчитано на жёсткую металлическую оплётку
• Подходит только для кабелей диаметром 37–44 мм - меньшие или большие кабели не будут герметично закреплены
• Не рекомендовано использование вне диапазона температур –40…+100 C - материал теряет эластичность
• Не является средством против напряжения - не заменяет заземление или другие системы защиты

Примеры использования

• Ввод силового кабеля в щит управления станком с ЧПУ
• Прокладка кабелей в подземных распределительных пунктах
• Подключение датчиков в цехах с мойкой оборудования (высокое давление воды)
• Монтаж вентиляционных систем в пищевой промышленности
• Установка в светильники на открытых площадках с частыми дождями

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно попадать в диапазон 37–44 мм. Слишком тонкий кабель будет болтаться, слишком толстый - деформирует уплотнение.
• Используйте только накидную гайку с контргайкой - без неё возможно ослабление при вибрации.
• При работе в холоде (ниже –20 C) нагрейте уплотнительное кольцо до комнатной температуры - это облегчит одевание на кабель.
• При необходимости замены кабеля - не вынимайте старое уплотнительное кольцо, если оно не повреждено; можно просто снять зажимную втулку и вставить новый кабель того же диаметра.
• Артикул zeta30124 совместим с продукцией ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС - при замене сверьте размеры, а не только бренд.
