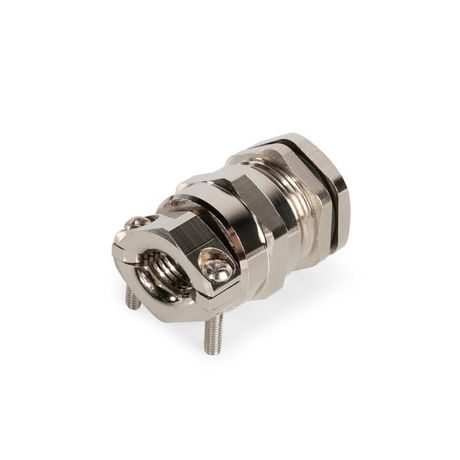

Ввод кабельный латунный MGM-DL 63 (37-44 мм) | 89024 Fortisflex КВТ

Кабельный ввод латунный MGM-DL 63 (37-44 мм) от Fortisflex и КВТ предназначен для герметичного прохода кабелей через стенки электрооборудования, обеспечивая защиту от пыли, влаги и механического вытягивания. Артикул 89024 подходит для установки в щиты, шкафы и оборудование, работающее в агрессивной среде.

Назначение и область применения

Кабельный ввод латунный MGM-DL 63 (37-44 мм) используется для вывода кабелей и проводов изнутри электрощитов, распределительных устройств, автоматических систем управления и другого промышленного оборудования. Применяется там, где требуется высокая степень герметизации и устойчивость к химическим веществам - например, на заводах, в насосных станциях, на нефтегазовом оборудовании, в пищевой и химической промышленности.

Технические характеристики

• Диаметр кабеля: 37–44 мм - подходит для крупногабаритных силовых и контрольных кабелей
• Материал корпуса: никелированная латунь - устойчива к коррозии, не требует дополнительной покраски
• Уплотнители: неопрен - эластичный, сохраняет свойства при температуре от –40 C до +100 C, кратковременно выдерживает +120 C
• Прижимная вставка: нейлон 6.6 по UL94 V2 - самозагасающий материал, безопасен при возгорании
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Резьба: метрическая, соответствует EN 60423 - совместима со стандартными креплениями
• Устойчивость: к синтетическим маслам, бензину, дизтопливу, растворителям и другим агрессивным жидкостям

Совместимость и монтаж

Кабельный ввод латунный MGM-DL 63 (37-44 мм) устанавливается в подготовленное отверстие диаметром 63 мм. Для сверления отверстий рекомендуются следующие инструменты:

• Гидравлические системы пробивки: ПГПО-60, ПГПО-60А
• Гидравлические прессы: ПГРО-60А, ПГРОу-60А, ПГРОп-60А
• Матрицы и наборы перфораторов: НМПО-PG, НМПО-MG

После установки в отверстие, два винта на горловине затягивают полугайки, которые плотно зажимают кабель внутри - это исключает его выпадение даже при значительном усилии на вытяжение. Установка не требует специальных инструментов кроме стандартного ключа для резьбы.

Безопасность и стандарты

• Соответствие EN 60423 - гарантирует соответствие европейским требованиям к кабельным вводам
• Нейлоновая вставка сертифицирована по UL94 V2 - класс самозатухающего материала
• IP68 - подтверждает возможность работы в условиях постоянного контакта с водой

Преимущества

• Высокая механическая прочность благодаря латуни и двухступенчатой системе зажима
• Долговечность - материалы не стареют под действием УФ, влаги и химикатов
• Надежная фиксация кабеля за счет внутренних полугаек - не нужна дополнительная зажимная муфта
• Защитная мембрана предотвращает проникновение пыли даже при изменении давления внутри корпуса
• Не требует обслуживания - полностью закрытый дизайн исключает доступ грязи к уплотнителям

Ограничения применения

• Не предназначена для кабелей меньшего диаметра - менее 37 мм не будут надежно зажаты
• Не следует использовать в условиях постоянного давления выше нормированного - не является трубопроводным элементом
• При температуре выше +120 C возможна деформация уплотнителей - кратковременный нагрев допустим, но не продолжительный
• Не подходит для ввода одиночных жил - только для цельных кабелей с оплеткой/оболочкой

Примеры использования

• Электрошкафы на промышленных конвейерах с частыми мойками
• Щитовые помещения на нефтебазах и химзаводах
• Подземные распределительные пункты с риском затопления
• Оборудование для пищевой промышленности, требующее регулярной дезинфекции
• Автоматизированные системы управления на судах и морских платформах

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен находиться в диапазоне 37–44 мм; слишком тонкий кабель будет болтаться, слишком толстый - повредит уплотнители
• Используйте только рекомендованные инструменты для пробивки отверстий - некорректное отверстие снижает герметичность
• Затягивайте винты равномерно - перекос полугаек вызывает неравномерное давление на кабель и риск протечки
• При замене кабеля не используйте силу - открутите винты, чтобы не порвать уплотнители
• Латунный корпус можно мыть обычными моющими средствами - никелевое покрытие не боится воды и пароочистки
