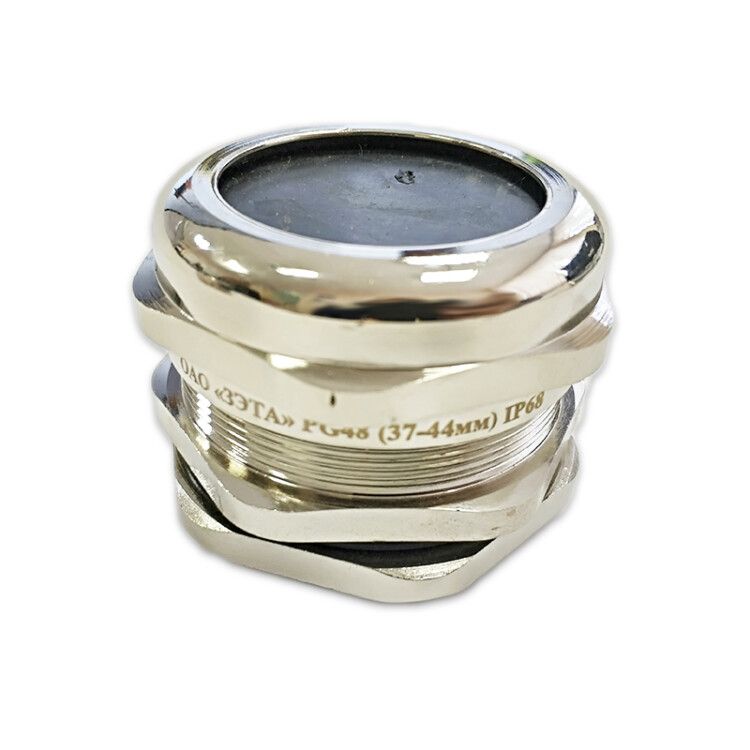

Кабельный ввод PG 48 латунный УТ1,5 IP68 (d кабеля 37-44 мм) | zeta30162 ЗЭТАРУС (Завод электротехнической арматуры)

Кабельный ввод PG 48 латунный УТ1,5 IP66/67/68 (диаметр кабеля 37-44 мм) от ЗЭТА Новосибирск обеспечивает герметичный и прочный ввод кабелей в электрооборудование, защищая соединения от пыли, влаги и механических воздействий. Подходит для промышленного оборудования, особенно там, где важна надёжность в сложных условиях.

Назначение и область применения

Кабельный ввод PG 48 латунный УТ1,5 IP66/67/68 (диаметр кабеля 37-44 мм) используется для безопасного прохода небронированных кабелей через стенки щитов, распределительных устройств и корпусов оборудования. Обеспечивает герметизацию места ввода, предотвращает попадание пыли, воды и других внешних факторов внутрь устройства. Применяется в системах автоматизации, на производстве, в энергетике, транспорте и других областях, где требуется высокая степень защиты - например, на станках, конвейерах, насосных станциях и в наружных установках.

Технические характеристики

• Номинальный размер резьбы: 48 PG - соответствует стандарту DIN 40430, позволяет плотно закручивать в резьбовые отверстия с совместимой резьбой.
• Диапазон диаметров кабеля: 37–45 мм - подходит для крупных плоских и круглых кабелей, включая силовые и контрольные.
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду под давлением.
• Материал: Латунь никелированная - коррозионностойкая, выдерживает агрессивную среду, долговечна.
• Защитное покрытие: Никелированное - улучшает антикоррозийные свойства, снижает риск окисления, сохраняет внешний вид.
• Температурный диапазон: от –40 C до +100 C - работает в экстремальных условиях, включая холодные склады и нагреваемые камеры.
• Длина резьбы: 14 мм - достаточна для надёжного крепления в типовых крышках щитов.
• Размер шестигранника: 64 мм - удобен для затяжки гаечными ключами.
• Тип уплотнения: Уплотнительное кольцо и резиновая втулка - обеспечивают герметичность вокруг кабеля, адаптируются под его диаметр.
• Крепление: С контргайкой - фиксирует положение ввода, исключает самоотвинчивание.
• Исполнение: Прямолинейное - ввод расположен по оси, без изгиба, подходит для прямого прохода кабеля.
• Не содержит галогенов: Безопасен при возгорании - не выделяет токсичных газов.
• Цвет: Серый - визуально отличается от обычных черных аналогов, легко идентифицируется.

Совместимость и монтаж

Кабельный ввод PG 48 латунный УТ1,5 IP66/67/68 (диаметр кабеля 37-44 мм) устанавливается в подготовленное отверстие с резьбой PG 48. Для монтажа потребуется ключ на 64 мм. Комплект включает все необходимые элементы: корпус, уплотнительное кольцо, резиновую втулку, пластиковую зажимную втулку, накидную гайку и заглушку-пыльник. Перед установкой проверьте, что диаметр кабеля находится в допустимом диапазоне 37–45 мм - слишком тонкий кабель не будет надёжно зажат, слишком толстый - повредит уплотнение. После ввода кабеля затяните контргайку равномерно, чтобы не перекосить уплотнитель. Не используйте инструменты с острыми кромками - они могут повредить никелированное покрытие.

Безопасность и стандарты

Кабельный ввод PG 48 латунный УТ1,5 IP66/67/68 (диаметр кабеля 37-44 мм) соответствует требованиям стандарта DIN 40430 для резьбы PG. Степень защиты IP68 подтверждает соответствие IEC 60529. Материал не содержит галогенов, что делает изделие безопасным в случае пожара. Ударопрочная конструкция обеспечивает устойчивость к вибрациям и механическим нагрузкам, характерным для промышленных объектов.

Преимущества

• Высокая герметичность благодаря двойному уплотнению - кольцу и втулке - гарантирует надёжность даже при постоянном контакте с водой.
• Никелированная латунь устойчива к коррозии, химическим веществам и атмосферным воздействиям - продлевает срок службы.
• Контргайка предотвращает ослабление крепления при вибрациях - идеально для мобильного и промышленного оборудования.
• Широкий температурный диапазон - подходит для работы в суровых климатических условиях.
• Отсутствие галогенов - безопасно для людей и окружающей среды при аварийных ситуациях.

Ограничения применения

• Не предназначены для бронированных кабелей - уплотнение не рассчитано на жёсткую металлическую оплётку.
• Не рекомендовано использование с кабелями меньше 37 мм - возможен проскальзывание и потеря герметичности.
• Не следует применять в местах с постоянным воздействием открытого пламени или сверхвысоких температур выше +100 C.
• Пластиковая зажимная втулка не выдерживает агрессивных растворителей - избегайте контакта с маслами, кислотами и органическими растворителями.

Примеры использования

• Подключение силового кабеля к частотному преобразователю в цехе.
• Ввод контрольных кабелей в щит управления технологической линией на пищевом производстве.
• Герметизация входа кабеля в наружный распределительный пункт в условиях повышенной влажности.
• Монтаж в системах водоснабжения и водоочистки, где есть риск попадания воды и грязи.

Практические советы

• Перед установкой протестируйте подходящий диаметр кабеля - лучше выбрать кабель ближе к верхней границе (40–44 мм) для лучшей фиксации.
• При использовании нескольких вводов в одном щите соблюдайте минимальные расстояния между ними - избегайте перегрузки материала крышки.
• При необходимости замены уплотнений - используйте оригинальные запчасти от того же производителя (ЗЭТА Новосибирск), чтобы сохранить класс защиты IP68.
• Проверяйте наличие заглушки-пыльника перед монтажом - она защищает резьбу от загрязнения во время транспортировки и хранения.
• Артикулы zeta30162* и zeta30162 - идентичны по функционалу; звёздочка может указывать на изменённую упаковку или партию - технических различий нет.
