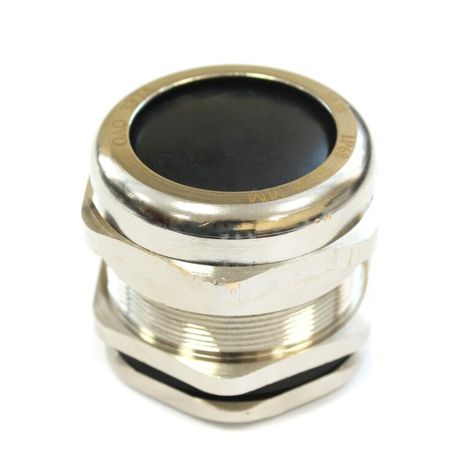

Кабельный ввод М 64 латунный УТ2 IP66/IP67/IP68 (d кабеля 37-44 мм) | zeta30129 ГОФРОМАТИК ЗЭТА

Кабельный ввод М 64 латунный УТ2 IP66/IP67/IP68 (диаметр кабеля 37-44 мм) от ЗЭТАРУС предназначен для надёжного ввода кабелей в электрооборудование, обеспечивая герметичность, механическую защиту и соответствие высоким требованиям промышленной среды. Этот сальник сочетает прочную латунную конструкцию, многоступенчатую защиту IP66–IP68 и совместимость с широким спектром кабелей.

Назначение и область применения

Кабельный ввод М 64 латунный УТ2 используется для вывода небронированных кабелей через стенки электрощитов, распределительных устройств, станков и другого промышленного оборудования. Он предотвращает попадание пыли, воды, масла и других загрязнений внутрь корпуса, защищая соединения и продлевая срок службы электрических систем. Применяется в условиях НКУ, на заводах, в энергетике, транспорте и других отраслях с жёсткими условиями эксплуатации.

Технические характеристики

• Номинальный размер резьбы: M64 - соответствует стандартному метрическому креплению для крупных щитов и корпусов
• Диапазон диаметров кабеля: 37–44 мм - подходит для толстых многожильных и одножильных кабелей круглого сечения
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение до 1 м), IP68 (продолжительное погружение при указанных условиях)
• Материал: Латунь никелированная - коррозионностойкая, выдерживает агрессивные среды, не требует дополнительной антикоррозийной обработки
• Температурный диапазон: от –40 C до +100 C - работает в холодных и нагреваемых помещениях, включая суровые климатические зоны
• Длина резьбы: 14 мм - достаточна для плотного закручивания в толстые стенки корпусов
• Уплотнение: Уплотнительное кольцо из эластомера - обеспечивает герметичность вокруг кабеля
• Крепление: С контргайкой - позволяет фиксировать ввод без люфта и предотвращает самооткручивание
• Форма: Прямолинейный - удобен для прямого прохода кабеля, не создаёт изгибов
• Защитное покрытие: Никелированное - улучшает внешний вид, снижает трение при монтаже, увеличивает долговечность
• Без галогенов: Да - безопасен при возгорании, не выделяет токсичных газов
• Подходит для плоского кабеля: Да - благодаря гибкости уплотнительного кольца, допускает установку некоторых типов плоских кабелей
• Цвет: Серый - визуально отличается от обычных черных сальников, упрощает идентификацию

Совместимость и монтаж

Кабельный ввод М 64 латунный УТ2 монтируется в отверстие диаметром 64 мм с помощью резьбы. Для установки требуется сверло подходящего размера и ключ на 64 мм для затяжки. Комплект содержит все необходимые элементы: корпус, уплотнительное кольцо, резиновую втулку, пластиковую зажимную втулку, накидную гайку и заглушку-пыльник. Перед монтажом проверьте, что диаметр кабеля находится в пределах 37–44 мм - меньший кабель не будет плотно удерживаться, больший - не войдёт. Установите ввод с контргайкой, чтобы исключить проворачивание при нагрузках. После монтажа удалите заглушку-пыльник.

Безопасность и стандарты

Кабельный ввод М 64 латунный УТ2 соответствует требованиям международных норм для степени защиты IP66–IP68. Произведён без галогенов, что делает его безопасным в случае пожара. Соответствует экологическим и пожарным нормам для промышленного оборудования. Использование никелированной латуни гарантирует отсутствие токсичных выбросов при длительном контакте с окружающей средой.

Преимущества

• Высокая степень защиты IP66–IP68 - подходит для влажных, пыльных и даже подводных условий
• Прочная латунная конструкция - выдерживает механические удары и вибрации
• Никелированное покрытие - устойчиво к коррозии, легко моется, не теряет внешний вид
• Гибкость уплотнения - поддерживает герметичность при использовании как круглых, так и некоторых плоских кабелей
• Контргайка - исключает случайное ослабление крепления
• Широкий температурный диапазон - надёжно работает в зимних условиях и рядом с нагревательными элементами

Ограничения применения

• Не предназначена для бронированных кабелей - уплотнительное кольцо не рассчитано на жёсткий металлический экран
• Не рекомендуется для кабелей с диаметром менее 37 мм - возможен проскок и потеря герметичности
• Не следует использовать в местах постоянного давления выше 1 бар - хотя IP68 допускает погружение, не является насосным или трубопроводным фитингом
• Не подходит для частого перегиба кабеля в месте входа - уплотнитель не компенсирует динамическую деформацию

Примеры использования

• Ввод силового кабеля в щит управления станком ЧПУ
• Подключение кабелей к датчикам на конвейере в пищевой промышленности
• Монтаж в распределительных пунктах на открытых площадках с повышенной влажностью
• Подключение кабелей к оборудованию в холодильных камерах (при температуре ниже –30 C)
• Использование в подземных кабельных колодцах с риском временного затопления

Практические советы

• Перед монтажом протестируйте кабель на соответствие диаметру - используйте штангенциркуль
• При установке в толстые стенки (более 15 мм) убедитесь, что длина резьбы 14 мм достаточно для зацепления
• Не перетягивайте контргайку - это может повредить резьбу или уплотнитель
• Для кабелей с большим числом жил (например, 4x25 мм2) проверьте, что суммарный диаметр не превышает 44 мм
• При работе в агрессивных средах (масло, химикаты) регулярно осматривайте уплотнительное кольцо на предмет старения
• Артикул zeta30129 - сохраняйте его при заказе запасных частей; замена уплотнителей доступна отдельно
