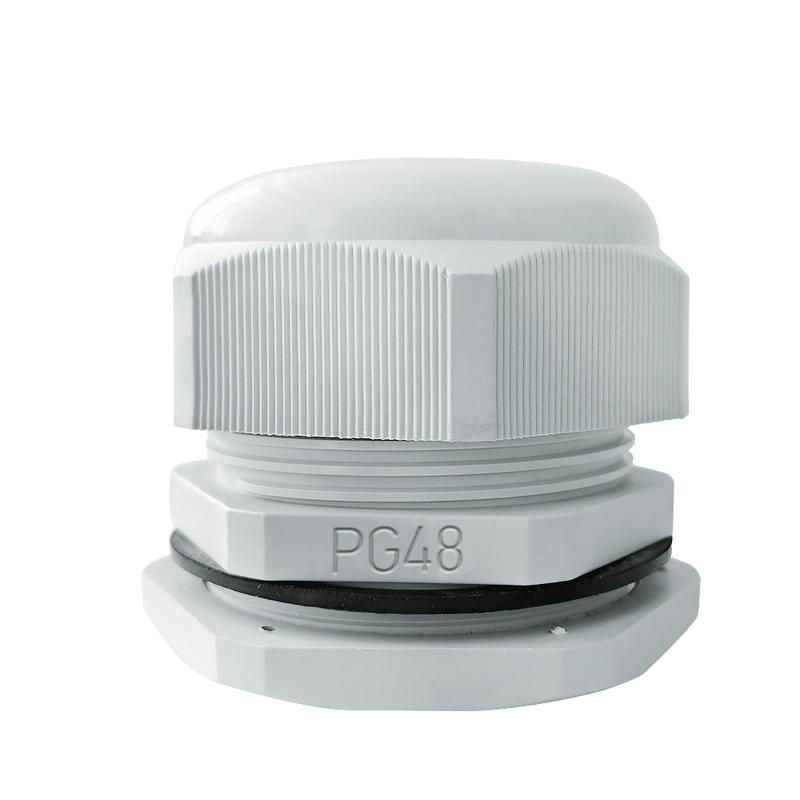

Ввод кабельный (сальник) PG-48 IP68 сер. TOKOV ELECTRIC TKE-PG-48-G

Ввод кабельный (сальник) PG-48 IP68 серия от TOKOV ELECTRIC - надёжный элемент для герметичного ввода кабелей в корпуса оборудования, обеспечивающий защиту от пыли и воды даже при длительном воздействии. Артикул tke-pg-48-g подходит для промышленной автоматизации, наружных установок и агрессивных сред.

Назначение и область применения

Ввод кабельный (сальник) PG-48 IP68 серия используется для фиксации и герметизации кабелей, проходящих через стенки электрошкафов, распределительных щитов, машин и другого оборудования. Обеспечивает плотную посадку кабеля и предотвращает попадание влаги, пыли и других внешних загрязнений внутрь устройства. Применяется там, где важна высокая степень защиты - например, на открытых площадках, в пищевой, химической или морской промышленности.

Технические характеристики

• Тип резьбы: PG (немецкий стандарт для кабельных вводов)
• Номинальный размер резьбы: PG-48
• Шаг резьбы: 1,41 мм
• Диапазон диаметров кабеля: 36–44 мм
• Степень защиты: IP68 - полная защита от пыли и долговременного погружения в воду
• Материал: полиамид (PA) - прочный, устойчивый к механическим нагрузкам и химическим веществам
• Цвет: серый (RAL 7035)
• Рабочий температурный диапазон: от –40 C до +80 C
• Тип уплотнения: эластичное кольцо из термостойкого материала, обеспечивает герметичность за счёт давления при затяжке

Совместимость и монтаж

Ввод кабельный (сальник) PG-48 IP68 серия совместим со всеми стандартными отверстиями под резьбу PG-48. Для монтажа требуется подготовить отверстие соответствующего диаметра в корпусе - обычно 49–51 мм. Установка выполняется путём ввинчивания в корпус до упора, после чего кабель продевается через центральное отверстие и зажимается уплотнительным кольцом при помощи гайки. Не требует специальных инструментов - достаточно обычного ключа. Убедитесь, что наружный диаметр кабеля находится в указанном диапазоне (36–44 мм): меньший кабель не будет надёжно удерживаться, больший - повредит уплотнение.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60507 для кабельных вводов. Сертифицирован на работу в условиях повышенной влажности, перепадов температур и наличия пылевых частиц. Материал полиамид (PA) не выделяет токсичных веществ при нагреве и устойчив к большинству масел, смазок и слабых растворителей.

Преимущества

• Высокая степень защиты IP68 - выше, чем у стандартных IP67, позволяет использовать в условиях постоянного контакта с водой
• Пластиковая конструкция не подвержена коррозии, в отличие от металлических аналогов
• Уплотнительное кольцо легко заменяется при необходимости ремонта
• Устойчив к широкому диапазону температур - работает в холодных регионах и жарких цехах
• Серый цвет (RAL 7035) хорошо сочетается с промышленными корпусами и не выгорает на солнце

Ограничения применения

• Не предназначен для кабелей с наружным диаметром менее 36 мм или более 44 мм - возможна потеря герметичности
• Не рекомендован для частого демонтажа: многократная сборка/разборка снижает срок службы уплотнительного кольца
• Полиамид не выдерживает контакт с сильными органическими растворителями (например, ацетоном, бензолом)
• Не является средством против вандализма - при значительных ударных нагрузках возможно повреждение корпуса

Примеры использования

• Герметизация входа силового кабеля в шкаф управления насосной станцией
• Подключение кабелей датчиков на открытом воздухе - например, на солнечных электростанциях
• Ввод кабелей в оборудование для пищевой промышленности, где необходима регулярная мойка под давлением
• Фиксация сигнальных кабелей в системах автоматизации на судах и портовых сооружениях

Практические советы

• Перед установкой проверьте точный диаметр кабеля - используйте штангенциркуль, особенно если он гибкий или имеет оплётку
• Затягивайте гайку равномерно, без перекосов - иначе уплотнение деформируется и потеряет герметичность
• Если кабель слишком мягкий, можно использовать внутренний удерживающий элемент (например, пластиковую вставку), чтобы избежать сплющивания
• При использовании в условиях сильных вибраций дополнительно закрепите ввод с помощью хомута или кронштейна
• Артикул tke-pg-48-g - единственный вариант в линейке TOKOV ELECTRIC с такой комбинацией PG-48 и IP68; другие модели имеют меньшую защиту или другой размер резьбы
