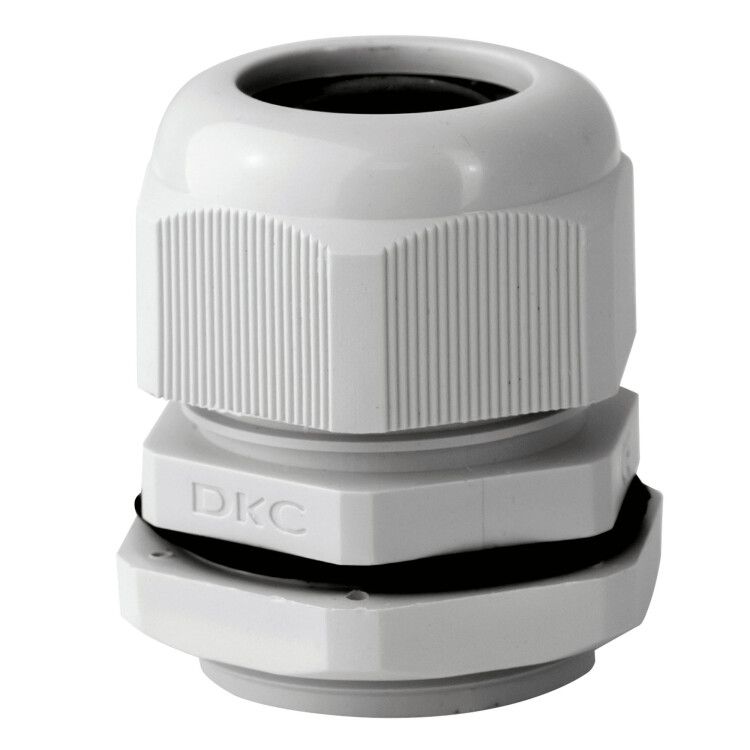

Сальник - Зажим кабельный с контргайкой IP68 PG48 диаметр кабеля 34 43мм | 53400 DKC ДКС

Ввод кабельный с контргайкой, IP68, PG48, диаметр кабеля 34–43 мм от DKC (ДКС) обеспечивает надёжную герметизацию кабельных вводов в электрооборудование, особенно там, где важна защита от воды и пыли. Артикул 53400 входит в серию Express и предназначен для прокладки проводки в условиях повышенной влажности, на открытых площадках и в бетонных конструкциях.

Назначение и область применения

Этот кабельный ввод используется для герметичного прохода силового или контрольного кабеля через стенки щитов, шкафов, распределительных коробок и других корпусов. Подходит для установки в помещениях, на фасадах зданий, в монолитном бетоне и на улице. Благодаря защите IP68 и взрывобезопасному исполнению, ввод можно применять в средах с риском попадания воды, пыли, агрессивных паров или взрывоопасных смесей.

Технические характеристики

• Резьба: PG48 - стандартизированная метрическая резьба для плотного соединения с соответствующими отверстиями в корпусах.
• Диаметр кабеля: 34–43 мм - поддерживает кабели с круглым и плоским сечением.
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду под давлением.
• Материал: полиамид - прочный, химически стойкий пластик, устойчивый к УФ-излучению и перепадам температур.
• Температура эксплуатации: от –25 C до +60 C - работает в холодных и жарких условиях.
• Длина резьбы: 14 мм - достаточна для надёжного закручивания в стандартные отверстия толщиной до 12 мм.
• Уплотнение: многослойное уплотнительное кольцо - обеспечивает равномерное сжатие вокруг кабеля любого профиля.
• Ключ: 70 мм - удобный размер для затяжки гаечным ключом без проскальзывания.
• Цвет: светло-серый - отличает продукцию серии Express, легко узнаваем в комплектах.
• Галогены: отсутствуют - безопасен для экологии и людей при возгорании.
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации.
• Исполнение: прямолинейное - ввод расположен по оси кабеля, без изгиба.
• Разъёмный: да - позволяет менять кабель без демонтажа всего устройства.

Совместимость и монтаж

Ввод совместим с любыми корпусами, имеющими резьбу PG48. Для монтажа требуется предварительно просверленное отверстие подходящего диаметра. После вставки кабеля в уплотнительное кольцо, ввод вворачивается в корпус до упора, затем контргайка затягивается снаружи - это создаёт двойную фиксацию и исключает люфт. Монтаж возможен даже после сборки корпуса благодаря разъёмной конструкции. Учитывайте, что посадочный диаметр отверстия в корпусе должен точно соответствовать резьбе PG48 - иначе будет утечка или повреждение резьбы.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для взрывоопасных зон (Ex) и выполнено без галогенов, что снижает выделение токсичных веществ при нагреве. Применяется в соответствии с ГОСТ IEC 60079-0 и EN 60079-31. Высокая степень защиты IP68 подтверждает соответствие международным нормам для оборудования, работающего во влажных и запылённых средах.

Преимущества

• Поддержка как круглого, так и плоского кабеля - универсальное решение без необходимости замены ввода.
• Двойная фиксация: резьба + контргайка - исключает самопроизвольное ослабление.
• Высокая механическая прочность материала - долговечность при вибрациях и ударах.
• Легко обслуживать: можно заменить кабель без разборки всей системы.
• Устойчивость к внешним факторам: UV, влага, перепады температур - идеально для наружной установки.

Ограничения применения

Не предназначена для кабелей с диаметром менее 34 мм - уплотнение не сработает должным образом, и защита IP68 нарушится. Также не рекомендуется использовать с кабелями, имеющими жёсткую металлическую оплётку или броню большей толщины - они могут повредить уплотнительное кольцо. Температурный диапазон ограничен: ниже –25 C материал становится хрупким, выше +60 C - теряет эластичность. Не следует применять в контакте с растворителями, маслами и агрессивными химикатами - хотя полиамид устойчив, он не является химически инертным.

Примеры использования

• Ввод кабеля в распределительный щит на фасаде здания (серия Express).
• Проход кабеля в бетонную стену при устройстве скрытой проводки.
• Подключение частотного преобразователя в цеху с высокой влажностью.
• Монтаж в системах автоматизации на пищевых производствах - требует чистоты и герметичности.
• Запитка датчиков и приводов в наружных условиях - например, на конвейерах или насосных станциях.

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - не доверяйте маркировке на оболочке; используйте штангенциркуль.
• Если кабель плоский - расположите его так, чтобы наибольшая толщина была перпендикулярна оси ввода - это лучше сядет в уплотнитель.
• Затягивайте контргайку рукой до упора, потом - ключом на ¼ оборота. Перетягивание деформирует уплотнение.
• При использовании в бетоне - заделывайте место входа в стену герметиком дополнительно, если есть риск капиллярного проникновения влаги.
• Артикул 53400 - часть серии Express. Совместим с другими элементами этой линейки: трубами 6UF, корпусами Viva и крепёжными элементами - соблюдайте единый стиль сборки.
