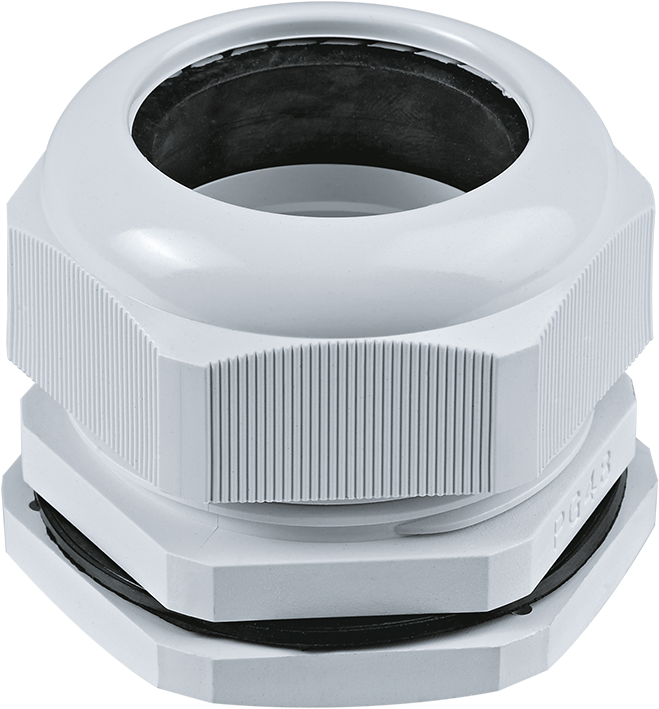

Кабельный ввод 71 740 NCG-PG-48 (5 шт/упак) | 71740 Navigator 19399

Кабельный ввод (сальник) PG-48 от Navigator - надёжное решение для герметичного прохода кабелей диаметром 37–44 мм в корпуса оборудования. Артикулы 71740 и 19399 обеспечивают защиту от пыли и влаги (IP54), подходят для жестких условий эксплуатации и комплектуются по 5 штук в упаковке.

Назначение и область применения

Кабельный ввод PG-48 используется для безопасного и герметичного вывода силовых и сигнальных кабелей через стенки электрических щитов, распределительных коробок, станков и другого промышленного оборудования. Он предотвращает проникновение пыли и влаги внутрь корпуса, защищает кабель от перегибов и механических повреждений на входе. Подходит для установки в условиях повышенной запылённости, сырости или температурных колебаний.

Технические характеристики

• Резьба: PG-48 - стандартизированная метрическая резьба для крепления в отверстие корпуса
• Диаметр кабеля: 37–44 мм - оптимальный диапазон для толстых многожильных кабелей
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но пыль не проникает в достаточном количестве для вреда) и брызг воды со всех сторон
• Материал: полиамид - прочный, химически стойкий термопластик, устойчив к воздействию масел и растворителей
• Температура эксплуатации: от –40 C до +100 C - работает в холодных помещениях и рядом с нагреваемыми элементами
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и работе
• Уплотнение: эластичное кольцо из резины - обеспечивает плотную посадку вокруг кабеля
• Исполнение: прямолинейное винтовое - кабель вводится прямо, зажим осуществляется затяжкой гайки
• Состав: без галогенов - при возгорании не выделяет токсичных газов, соответствует требованиям экологической безопасности
• Цвет: светло-серый - визуально отличается от металлических деталей, удобен для контроля
• Покрытие: необработанное - поверхность матовая, без антикоррозийного покрытия, так как материал сам по себе устойчив

Совместимость и монтаж

Кабельный ввод PG-48 предназначен для установки в отверстие диаметром 48 мм с резьбой PG-48. Для монтажа требуется подготовить отверстие в корпусе с правильным шагом резьбы - совпадение обязательно. Кабель вставляется в центральное отверстие, после чего гайка затягивается рукой, затем доводится ключом до упора. Уплотнительное кольцо деформируется вокруг кабеля, образуя герметичный контакт. Не требует специальных инструментов - достаточно обычного рожкового ключа на 48 мм. Работает с кабелями без внешней брони, с одиночными или групповыми жилами, если суммарный диаметр попадает в диапазон 37–44 мм.

Безопасность и стандарты

Кабельный ввод соответствует международному стандарту IEC 60423 для PG-резьбовых вводов. Материал полиамид без галогенов соответствует нормам RoHS и REACH. Применение в промышленных системах не требует сертификации отдельно - как комплектующее изделие он уже встроен в системы, прошедшие испытания по EN 60204-1. Температурный диапазон (-40…+100 C) позволяет использовать его в соответствии с классом защиты IP54 в большинстве промышленных сред.

Преимущества

• Высокая механическая прочность благодаря полиамиду - не трескается при ударах и вибрациях
• Герметизация достигается за счёт уплотнительного кольца, которое адаптируется под любой кабель в заданном диапазоне
• Устойчивость к широкому спектру температур - можно применять в холодильных камерах и около печей
• Отсутствие галогенов снижает риск образования ядовитых паров при пожаре - важно для закрытых помещений
• Зажим фиксирует кабель и предотвращает его выдергивание - особенно актуально для мобильного оборудования

Ограничения применения

• Не подходит для кабелей меньше 37 мм - будет люфт, потеря герметичности
• Не рекомендован для постоянного погружения в воду - IP54 не является водонепроницаемостью, только против брызг
• Не предназначен для кабелей с металлической броней или жёсткой оболочкой - уплотнитель не сможет её обхватить
• Не следует использовать в агрессивных химических средах (например, сильные кислоты или щелочи) - хотя полиамид стоек, есть пределы
• При температурах выше 100 C возможна деформация материала - не применяйте рядом с высокотемпературными источниками без теплоизоляции

Примеры использования

• Подключение питания к частотным преобразователям на заводе
• Ввод сигналов от датчиков в корпуса управления конвейерами
• Проход кабелей в распределительных щитах на объектах с высокой влажностью (пищевые производства, мойки)
• Фиксация кабелей в промышленных роботах и автоматизированных линиях
• Монтаж в наружных шкафах, где возможны осадки и пылевые бури

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - измерьте несколько точек, особенно если он мягкий или имеет обмотку
• Не переусердствуйте при затяжке гайки - перетянутый ввод может повредить уплотнитель или кабель
• Если кабель слишком тонкий, используйте дополнительные уплотнители или переходники - не экономьте на герметизации
• Для длительной работы в условиях вибраций рекомендуется дополнительно фиксировать кабель дальше от ввода
• Артикулы 71740 и 19399 - один и тот же продукт от Navigator; различаются лишь партиями или местом хранения
• Храните в сухом месте - даже полиамид чувствителен к длительному воздействию влаги при высоких температурах
