Нейлоновые герметичные кабельные вводы с метрической резьбой M-63 - 80050 КВТ

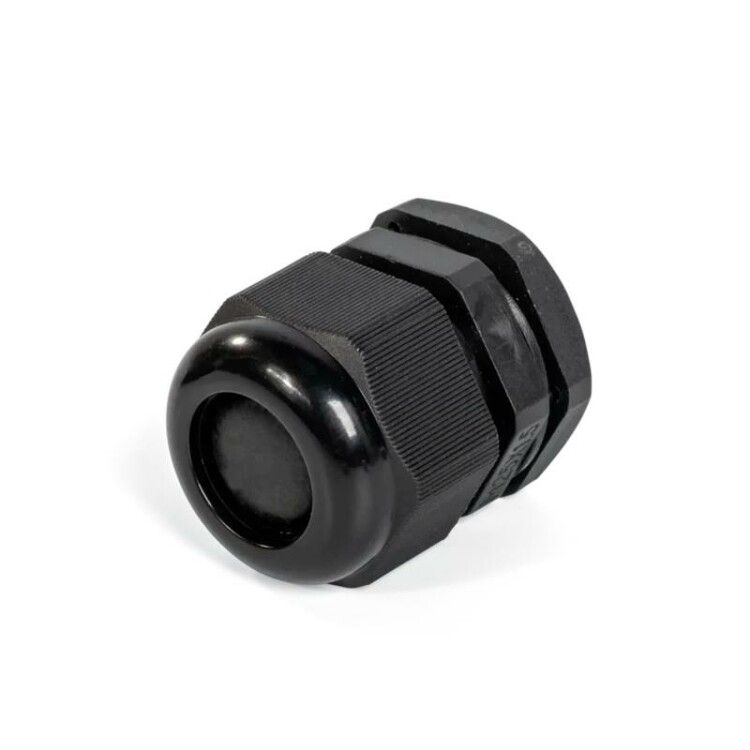

Ввод кабельный пластиковый M63 (37–44 мм) от Fortisflex и КВТ обеспечивает надёжную герметизацию кабелей с диаметром 37–44 мм в электрошкафах и наружных устройствах. Благодаря высокой степени защиты IP68 и материалам, устойчивым к экстремальным температурам и химическому воздействию, этот ввод подходит для сложных условий эксплуатации.

Назначение и область применения

Ввод кабельный пластиковый M63 (37–44 мм) предназначен для герметичного прохода кабелей через стенки электрических шкафов, распределительных устройств и наружных корпусов. Подходит для плоских кабелей, используемых в промышленном оборудовании, системах автоматизации, насосных станциях, наружных осветительных установках и других объектах, где требуется защита от пыли, воды и агрессивных сред.

Технические характеристики

• Диаметр кабеля: 37–44 мм
• Номинальная резьба: M12 мм (по EN 60423)
• Длина резьбы: 24,5 мм
• Размер шестигранника: 73,7 мм - позволяет использовать стандартный ключ
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид PA6.6 (нейлон), самозатухающий, без галогенов
• Материал уплотнения: неопрен - эластичный, устойчив к маслам, бензину и другим топливам
• Температурный диапазон: –40 C до +100 C (кратковременно - до +120 C)
• Электрическая прочность: 60 кВ/мм
• Удельное сопротивление: 1×10¹² Ом·см
• Цвет: чёрный
• Конструкция уплотнения: многослойная зона уплотнения
• Тип уплотнения: уплотнительное кольцо
• Наличие контргайки: да - фиксирует положение ввода после монтажа
• Разъемность: разборная конструкция - позволяет заменить уплотнение без демонтажа всего ввода
• Покрытие поверхности: необработанное - не требует дополнительной обработки

Совместимость и монтаж

Ввод кабельный пластиковый M63 (37–44 мм) устанавливается в подготовленное отверстие в стенке корпуса. Для сверления отверстий рекомендуется применять гидравлические прессы ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А с комплектом матриц НМПО-MG. После проделывания отверстия ввод вставляется внутрь, закрепляется контргайкой и затягивается ключом по метке на гайке (размер шестигранника 73,7 мм). Уплотнительное кольцо плотно обжимает кабель, исключая проскальзывание и протечки. Разъёмная конструкция позволяет менять уплотнение при замене кабеля без замены всего ввода.

Безопасность и стандарты

Ввод соответствует требованиям стандарта EN 60423 для метрической резьбы. Материал корпуса изготовлен без галогенов, что снижает выделение токсичных веществ при возгорании. Высокая электрическая прочность (60 кВ/мм) и удельное сопротивление (1×10¹² Ом·см) обеспечивают безопасную работу в цепях высокого напряжения. Продукт сертифицирован для работы в условиях повышенной влажности, перепадов температур и агрессивных сред.

Преимущества

• Высокая степень защиты IP68 - идеально для улицы, подземных сооружений, пищевой и химической промышленности
• Устойчивость к ультрафиолету - не теряет механические свойства на солнце
• Застёжка с засечками - предотвращает саморазвинчивание при вибрации
• Разъёмная конструкция - экономит время при обслуживании
• Уплотнение из неопрена - сохраняет эластичность даже при минусовых температурах
• Отсутствие галогенов - безопаснее при пожаре и соответствует экологическим нормам

Ограничения применения

Ввод кабельный пластиковый M63 (37–44 мм) не предназначен для кабелей с диаметром менее 37 мм или более 44 мм - некорректный подбор приведёт к потере герметичности. Не следует использовать в условиях постоянного давления выше атмосферного (например, в глубоководных системах). Также не рекомендуется применять в контакте с растворителями на основе ароматических углеводородов - они могут повредить неопреновое уплотнение. Максимальная рабочая температура +100 C; кратковременные скачки до +120 C допустимы, но не должны превышать нескольких часов.

Примеры использования

• Ввод кабелей питания и управления в наружных распределительных щитах
• Подключение датчиков и исполнительных механизмов на конвейерах в пищевых цехах
• Герметизация кабелей в насосных станциях и канализационных колодцах
• Фиксация силовых кабелей в промышленных автоматах и станках с ЧПУ
• Монтаж в системах освещения на открытых площадках и дорожных знаках

Практические советы

• Перед установкой проверьте внешний диаметр кабеля - он должен точно попадать в диапазон 37–44 мм. Слишком тонкий кабель не будет плотно прижат, слишком толстый - деформирует уплотнение.
• При использовании плоских кабелей ориентируйте их так, чтобы наибольшая толщина совпадала с направлением максимального сжатия уплотнительного кольца.
• Затягивайте контргайку равномерно, не переусердствуя - перегрузка может треснуть корпус из полиамида.
• Для частой замены кабелей выбирайте именно разъёмные модели - они позволяют менять уплотнение за минуты.
• При монтаже в металлические корпуса используйте переходники или изоляционные прокладки, если есть риск гальванической коррозии.
• Храните запасные уплотнительные кольца в сухом месте, избегая прямого света - срок службы неопрена зависит от условий хранения.
