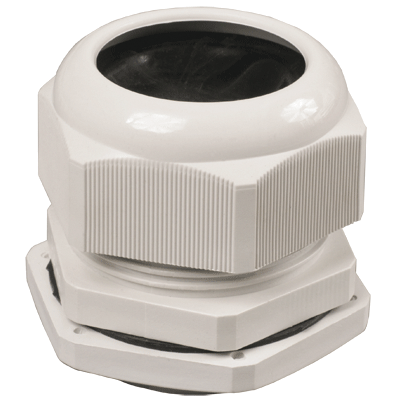

Сальник PG 48 диаметр проводника 36-44мм IP54 | YSA20-44-48-54-K41 IEK

Сальник IEK (ИЭК) артикул ysa20-44-48-54-k41 предназначен для герметичного ввода кабелей в распределительные шкафы, обеспечивая защиту от пыли, влаги и механических воздействий. Его конструкция рассчитана на кабели с внешним диаметром 36–44 мм и соответствует требованиям IP54.

Назначение и область применения

Сальник IEK (ИЭК) артикул ysa20-44-48-54-k41 используется для безопасного прохода кабелей через стенки электрощитов, распределительных устройств и другого электрооборудования. Он предотвращает попадание пыли и струй воды внутрь корпуса, защищает кабель от перегибов и истирания, а также фиксирует его положение. Применяется в промышленной автоматизации, на транспорте, в энергетике и других условиях, где важна надёжность ввода кабеля.

Технические характеристики

• Резьба: PG48 — стандартизированная метрическая резьба для крепления в отверстие щита
• Диапазон диаметров кабеля: 36–44 мм — подходит для средних и крупных силовых и управляющих кабелей
• Степень защиты: IP54 — защита от пыли (не полностью, но достаточная для большинства помещений) и брызг воды со всех сторон
• Материал корпуса: полиамид (PA) — прочный, химически стойкий термопластик, устойчив к деформациям
• Уплотнение: неопреновое кольцо — эластичный материал, обеспечивающий плотную посадку на кабель
• Фиксация: двойная система — гайка уплотнения + контргайка для надёжной затяжки
• Длина резьбы: 15 мм — позволяет установить сальник в тонкие стенки шкафов
• Температура эксплуатации: от –15 °C до +80 °C — работает в холодных цехах и нагреваемых зонах
• Цвет: серый — стандартный цвет для промышленных комплектующих
• Срок службы: до 10 лет — при соблюдении условий эксплуатации

Совместимость и монтаж

Сальник IEK (ИЭК) артикул ysa20-44-48-54-k41 устанавливается в круглое отверстие диаметром, соответствующее резьбе PG48. Для монтажа требуется трубный (газовый) ключ. Кабель продевается через уплотнительное кольцо, затем сальник вставляется в отверстие и фиксируется гайкой. Контргайка предотвращает самооткручивание при вибрациях. Перед установкой проверьте, что внешний диаметр кабеля находится в допустимом диапазоне 36–44 мм — меньший кабель не будет плотно удерживаться, больший — не войдёт.

Безопасность и стандарты

Сальник соответствует международному стандарту IEC 60423 для кабельных вводов. Степень защиты IP54 гарантирует работу в помещениях с повышенной запылённостью и возможным контактом с водой (например, на производстве, в лабораториях, на открытых площадках под навесом). Материалы не выделяют токсичных веществ при нормальной эксплуатации.

Преимущества

• Двойная фиксация (гайка + контргайка) исключает ослабление крепления даже при вибрациях
• Высокая долговечность материала — полиамид сохраняет форму и прочность при длительном использовании
• Готовый комплект — всё необходимое в одном изделии: корпус, уплотнитель, две гайки
• Легко заменяем — не требует демонтажа всего шкафа при замене кабеля

Ограничения применения

• Не предназначено для постоянного погружения в воду — IP54 не обеспечивает герметичность при подтоплении
• Не рекомендовано использование при температурах ниже –15 °C — материал становится менее эластичным, риск трещин
• Подходит только для кабелей с жесткой оболочкой; мягкие или плоские кабели могут не обеспечивать нужную герметизацию
• Не совместим с кабелями диаметром меньше 36 мм или больше 44 мм — уплотнение не сработает

Примеры использования

• Ввод силового кабеля в шкаф управления станком
• Проход кабеля связи в распределительный щит на производственной линии
• Кабельный ввод в шкаф насосной станции с высокой влажностью
• Подключение датчиков в технологическом оборудовании с частыми мойками

Практические советы

• Перед установкой проверьте точный внешний диаметр кабеля — лучше использовать штангенциркуль
• Затягивайте гайки равномерно, не переусердствуйте — можно повредить уплотнитель
• Если кабель имеет небольшой люфт внутри уплотнителя, используйте специальные вставки (если доступны)
• Для кабелей с металлической оплёткой убедитесь, что она не задевает резьбу — это может повредить её при затяжке
• При замене старого сальника — всегда проверяйте состояние уплотнительного кольца; при малейших трещинах замените его
