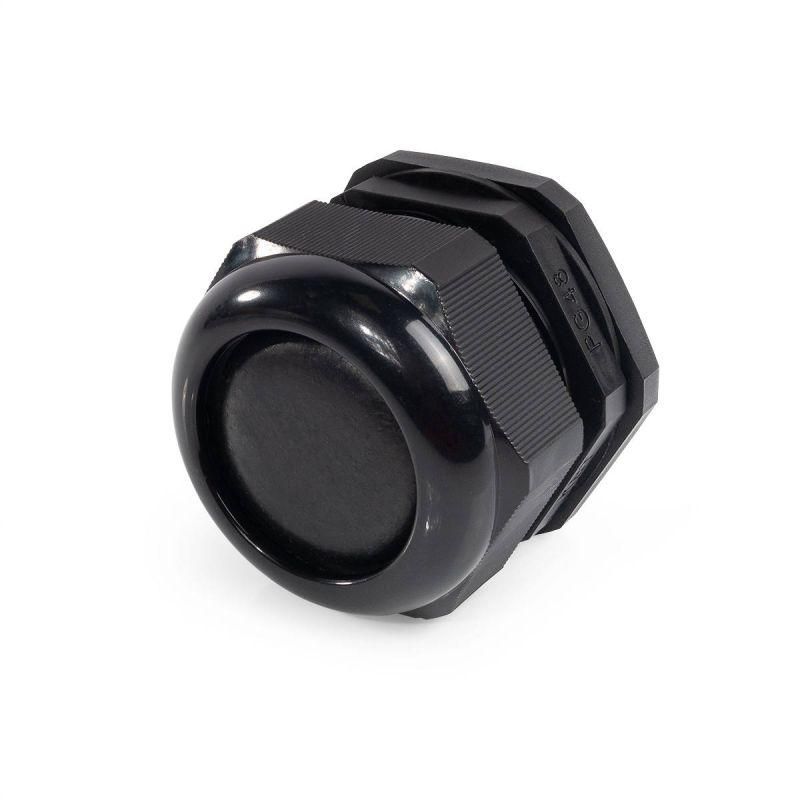

Ввод кабельный пластиковый PG 48 (37-44 мм) черн. (уп.20шт) Fortisflex 88650 КВТ

Ввод кабельный пластиковый PG 48 (37–44 мм) от Fortisflex и КВТ обеспечивает надёжную герметизацию кабелей в распределительных щитах и оборудовании, работающем в агрессивных условиях. Артикул 88650 соответствует требованиям к прочности, температурной стойкости и защите от внешних воздействий.

Назначение и область применения

Ввод кабельный пластиковый PG 48 (37–44 мм) предназначен для герметичного прохода силовых и сигнальных кабелей через стенки металлических или пластиковых корпусов электрооборудования. Подходит для установки в промышленных щитах, станках, конвейерах, системах автоматизации и наружных устройствах, где требуется защита от пыли, влаги и химических веществ.

Технические характеристики

• Номинальный размер резьбы: PG 48 (по DIN 40430)
• Диапазон диаметров кабеля: 37–44 мм
• Степень защиты: IP65 (полная защита от пыли и струй воды из любого направления)
• Материал корпуса: полиамид PA6.6, самозатухающий, соответствие UL94V2, без галогенов
• Материал уплотнения: неопрен - эластичный, устойчив к маслам, бензину, дизтопливу
• Длина резьбы: 14,5 мм
• Температура эксплуатации: –40…+100 C, кратковременно до +120 C
• Размер ключа: 70 мм - указан на гайке для быстрого определения нужного инструмента
• Конструкция: прямолинейный, с контргайкой для фиксации
• Цвет: чёрный
• Защитная мембрана: предотвращает попадание пыли внутрь при незакреплённом кабеле

Совместимость и монтаж

Ввод кабельный пластиковый PG 48 (37–44 мм) устанавливается в подготовленное отверстие диаметром 52–54 мм. Для точного сверления рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, совместимые с матрицами НМПО-PG. После продевания кабеля через уплотнительное кольцо, ввод вставляется в отверстие, фиксируется основной гайкой и затягивается ключом на 70 мм. Контргайка дополнительно предотвращает самоотвинчивание при вибрации. Установка возможна как на вертикальных, так и на горизонтальных поверхностях.

Безопасность и стандарты

Конструкция соответствует нормам DIN 40430 для электроарматурной резьбы PG. Материал корпуса сертифицирован по UL94V2 - самозатухающий, не распространяет пламя. Отсутствие галогенов снижает выделение токсичных газов при перегреве или возгорании. Уплотнитель из неопрена безопасен для окружающей среды и не вызывает коррозии контактов.

Преимущества

• Высокая механическая прочность корпуса из полиамида - выдерживает нагрузки при монтаже и эксплуатации
• Контргайка со стопорными засечками исключает случайное ослабление крепления даже при длительной вибрации
• Уплотнительное кольцо из неопрена сохраняет эластичность при экстремальных температурах
• Маркировка размера ключа на гайке позволяет быстро выбрать правильный инструмент без замеров
• Защитная мембрана работает как временный барьер против пыли до момента введения кабеля
• Устойчивость к синтетическим маслам, топливу и агрессивным средам - идеально для промышленных условий

Ограничения применения

• Не предназначено для постоянного погружения в воду - степень защиты IP65 не равна IP67/IP68, указанным в описании производителя; реальная защита - IP65
• Максимальный диаметр кабеля - 44 мм; использование более толстых кабелей повредит уплотнение
• Не рекомендуется применять в местах с частыми ударными нагрузками без дополнительной фиксации
• При температурах выше +100 C срок службы уплотнителя сокращается - кратковременные пики до +120 C допустимы, но не регулярны

Примеры использования

• Ввод кабелей питания в шкафы ЧПУ станков
• Подключение датчиков и исполнительных механизмов на конвейерных линиях
• Герметизация входов в наружные распределительные пункты (ЩРН)
• Фиксация кабелей в системах гидравлики и пневматики
• Электрооборудование в пищевой и химической промышленности - благодаря отсутствию галогенов и устойчивости к моющим средствам

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен находиться в диапазоне 37–44 мм. Слишком тонкий кабель не будет плотно прижат, слишком толстый - деформирует уплотнение
• Используйте только ключ на 70 мм - меньший инструмент не обеспечит достаточного усилия, больший - риск повреждения резьбы
• Затягивайте гайку равномерно, без рывков. Перетяжка может треснуть корпус из полиамида
• При использовании в холодных условиях (+40 C и ниже) перед установкой нагрейте уплотнитель до комнатной температуры - это повысит эластичность и долговечность
• Для многожильных кабелей с высокой жесткостью используйте смазку на основе силикона - она облегчит протяжку и снизит износ уплотнителя
• Обязательно закручивайте контргайку после основной - это гарантирует надёжность в условиях вибрации
