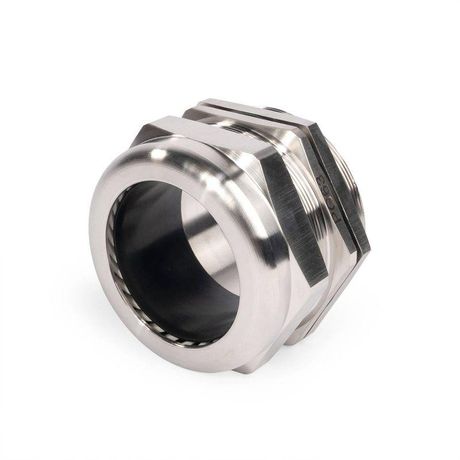

Кабельный ввод нерж. сталь PGM 63 (42-52 мм) (INOX) | 88033 Fortisflex КВТ

Ввод кабельный из нержавеющей стали PGM 63 (42-52 мм) (INOX) от Fortisflex и КВТ предназначен для герметичного прохода кабелей через стенки электрошкафов в агрессивных условиях. Изделие выполнено из нержавеющей стали AISI 304, обеспечивает надёжную защиту от пыли и воды, выдерживает экстремальные температуры и химические воздействия.

Назначение и область применения

Ввод кабельный из нержавеющей стали PGM 63 (42-52 мм) (INOX) используется для вывода кабелей и проводов из электрощитов, распределительных устройств и других корпусов, где требуется высокая степень герметизации. Применяется в пищевой, фармацевтической, химической промышленности, на объектах с повышенной влажностью, во взрывоопасных зонах, на открытых площадках и в холодильных установках.

Технические характеристики

• Материал корпуса: нержавеющая сталь V2A (AISI 304)
• Резьба: PG 1.5 мм
• Диапазон диаметров кабеля: 42 – 52 мм
• Степень защиты: IP65 (защита от пыли и струй воды)
• Температурный режим: от -40 C до +100 C (кратковременно допускается +120 C)
• Уплотнение: неопреновое кольцо
• Тип исполнения: прямолинейный
• Наличие контргайки: да
• Размер ключа для монтажа: 76 мм
• Состав: безгалогенный материал
• Цвет: никелевый (серебристый)

Совместимость и монтаж

Ввод кабельный из нержавеющей стали PGM 63 (42-52 мм) (INOX) устанавливается в предварительно просверленное отверстие в стенке шкафа. Диаметр отверстия должен соответствовать размеру резьбы PG 1.5 мм. Для точного сверления рекомендуются специализированные гидравлические системы:

• ПГПО-60, ПГПО-60А, ПГПО-115
• ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А
• Матрицы МПО и наборы перфоформ НМПО-PG

Перед установкой проверьте, чтобы кабель имел диаметр в пределах 42–52 мм - меньший или больший диаметр снижает герметичность. Установите изделие с помощью ключа на 76 мм, затяните контргайку для фиксации и предотвращения саморазвинчивания.

Безопасность и стандарты

Ввод кабельный из нержавеющей стали PGM 63 (42-52 мм) (INOX) соответствует требованиям безопасности для работы в условиях повышенной влажности и агрессивной среды. Отсутствие галогенов в составе исключает образование токсичных веществ при нагреве или возгорании. Степень защиты IP65 гарантирует безопасную работу даже при прямом контакте с водными струями.

Преимущества

• Высокая механическая прочность благодаря корпусу из AISI 304 - устойчив к коррозии, ударным нагрузкам и деформациям
• Неопреновый уплотнитель обеспечивает плотный захват кабеля, сохраняет эластичность при низких температурах
• Устойчивость к синтетическим маслам, бензину, дизтопливу и другим агрессивным жидкостям
• Никелевое покрытие повышает антикоррозийные свойства и улучшает внешний вид
• Контргайка позволяет жестко закрепить изделие и исключить люфт

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP65 не заменяет IP68; для таких условий требуются другие решения
• Не совместима с кабелями меньше 42 мм и больше 52 мм - возможна потеря герметичности
• При температурах выше +100 C длительная эксплуатация недопустима, даже при кратковременных скачках до +120 C
• Не рекомендуется использовать в средах с высоким содержанием щелочей (например, концентрированные растворы NaOH)

Примеры использования

• Ввод силовых кабелей в шкаф управления насосной станцией на водоочистке
• Проход кабелей в технологическом оборудовании пищевого производства (мыло/пароочистка)
• Подключение датчиков и приводов на холодильном комплексе с циклической мойкой
• Фиксация кабелей в шкафах автоматики на нефтегазовых платформах

Практические советы

• Перед установкой протестируйте герметичность - после сборки можно продуть систему воздухом под давлением и проверить утечки мыльным раствором
• Выбирайте кабель с оболочкой достаточной толщины - мягкий или слишком гладкий провод может не обеспечивать нужного трения для уплотнения
• Не используйте смазку на резьбе - она может повредить уплотнительное кольцо
• При необходимости замены уплотнителя - используйте оригинальные запчасти, совместимые с неопреном
• Обязательно используйте подходящую матрицу для пробивания отверстий - некорректный размер вызывает напряжение в металле и риск растрескивания
