Сальник MG63-(Dпроводника 44-54мм)-IP68 | 143123 КЭАЗ

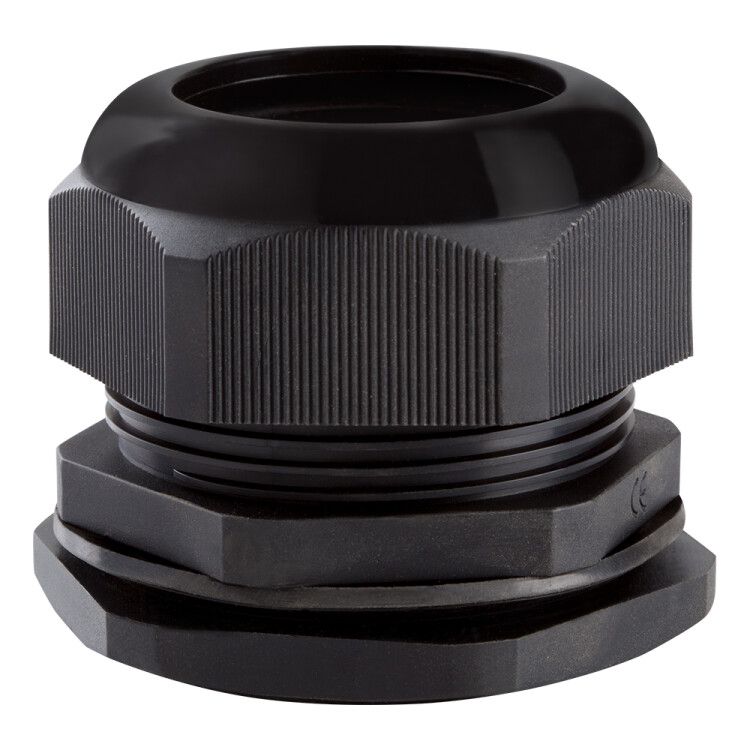

Сальник MG63 (диаметр проводника 44–54 мм) IP68 от КЭАЗ предназначен для герметичного ввода силовых и контрольных кабелей в распределительные щиты, корпуса оборудования и электроустановки. Благодаря высокой степени защиты IP68 и прочному полиамидному корпусу, этот сальник обеспечивает надёжную изоляцию от пыли, воды и механических воздействий даже в сложных условиях эксплуатации.

Назначение и область применения

Сальник MG63 (диаметр проводника 44–54 мм) IP68 используется для безопасного прохода кабелей через стенки металлических или пластиковых корпусов. Он защищает внутренние компоненты электроустановок от проникновения пыли, влаги, масла и других загрязнений. Применяется в промышленной автоматизации, на объектах энергетики, транспорта, водоснабжения и в любых местах, где требуется повышенная герметичность ввода кабеля.

Технические характеристики

• Тип изделия: сальник прямолинейный
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Диапазон диаметров кабеля: 44–54 мм
• Номинальный размер резьбы: M63
• Длина резьбы: 90 мм
• Размер шестигранника: 76 мм - удобен для затяжки гаечным ключом
• Материал корпуса: полиамид - устойчив к химическим веществам, перепадам температур и старению
• Температура эксплуатации: от –40 C до +80 C
• Тип уплотнения: многослойное уплотнительное кольцо - обеспечивает плотное прилегание к кабелю любого диаметра в заданном диапазоне
• Наличие контргайки: да - позволяет фиксировать положение сальника и исключить самопроизвольное ослабление
• Наличие разгрузки натяжения: да - снижает нагрузку на кабель при изгибе или вибрации
• Состав: без галогенов - соответствует экологическим требованиям
• Цвет: чёрный
• Поверхность: необработанная - не требует дополнительной антикоррозийной обработки
• Нормативный документ: ГОСТ Р 50827 (МЭК 670)

Совместимость и монтаж

Сальник MG63 (диаметр проводника 44–54 мм) IP68 совместим со всеми типами кабелей с наружным диаметром от 44 до 54 мм - включая силовые, контрольные, бронированные и с ПВХ/эластомерной оболочкой. Для установки:

• Заготовьте отверстие в корпусе диаметром 63 мм (резьба М63)
• Наденьте контргайку и сальник на кабель перед введением в отверстие
• Вставьте сальник в отверстие и закрутите до упора
• Затяните контргайку гаечным ключом на 76 мм - не переусердствуйте, чтобы не деформировать уплотнение
• Проверьте герметичность: при правильной сборке кабель не должен болтаться внутри, а уплотнение равномерно сдавливается вокруг него

Работает с кабелями без жилы большего диаметра, чем допустимый максимум - не используйте кабели более 54 мм, иначе уплотнение не сработает.

Безопасность и стандарты

Сальник MG63 (диаметр проводника 44–54 мм) IP68 сертифицирован по ГОСТ Р 50827 (соответствует международному стандарту МЭК 670). Соответствие нормам гарантирует долговременную безопасность ввода кабеля в электроустановках, в том числе во взрывоопасных и влажных средах. Отсутствие галогенов в составе материала снижает риск выделения токсичных газов при возгорании.

Преимущества

• Высокая степень защиты IP68 - работает под водой и в запылённых помещениях
• Многослойное уплотнение - адаптируется к кабелям разного диаметра в диапазоне 44–54 мм
• Разгрузка натяжения - продлевает срок службы кабеля при вибрациях и частых изгибах
• Контргайка - исключает самооткручивание при работе оборудования
• Полиамидный корпус - легкий, прочный, не подвержен коррозии
• Не требует специальных инструментов - монтаж обычными гаечными ключами

Ограничения применения

• Не применяется для кабелей с диаметром менее 44 мм - уплотнение будет слишком свободным, потеряется герметичность
• Не рекомендован для кабелей с жёсткой бронёй или острыми краями - возможны повреждения уплотнительного кольца
• Не предназначен для постоянного давления выше атмосферного - например, в трубопроводах под давлением
• Не использовать в средах с агрессивными растворителями (например, ацетон, бензол) - материал полиамида может набухнуть

Примеры использования

• Ввод кабеля в промышленный щит управления станком с ЧПУ
• Проход кабеля в подземную распределительную коробку насосной станции
• Фиксация сигнальных кабелей в системах автоматизации на пищевых производствах
• Подключение кабелей к электрощитам на открытых площадках в регионах с суровым климатом

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - он должен находиться в границах 44–54 мм; если кабель чуть меньше - используйте термоусадку для увеличения диаметра
• При использовании в холодных условиях (ниже –20 C) нагрейте сальник до комнатной температуры - полиамид становится хрупким при низких температурах
• Не затягивайте контргайку сверх меры - это может сплющить уплотнение и нарушить герметичность
• При замене сальника всегда проверяйте состояние уплотнительного кольца - при трещинах или деформации замените его
• Сальник MG63 (диаметр проводника 44–54 мм) IP68 от КЭАЗ - один из немногих в своём классе с гарантированной защитой IP68 и разгрузкой натяжения; выбирайте его там, где важна абсолютная надёжность
