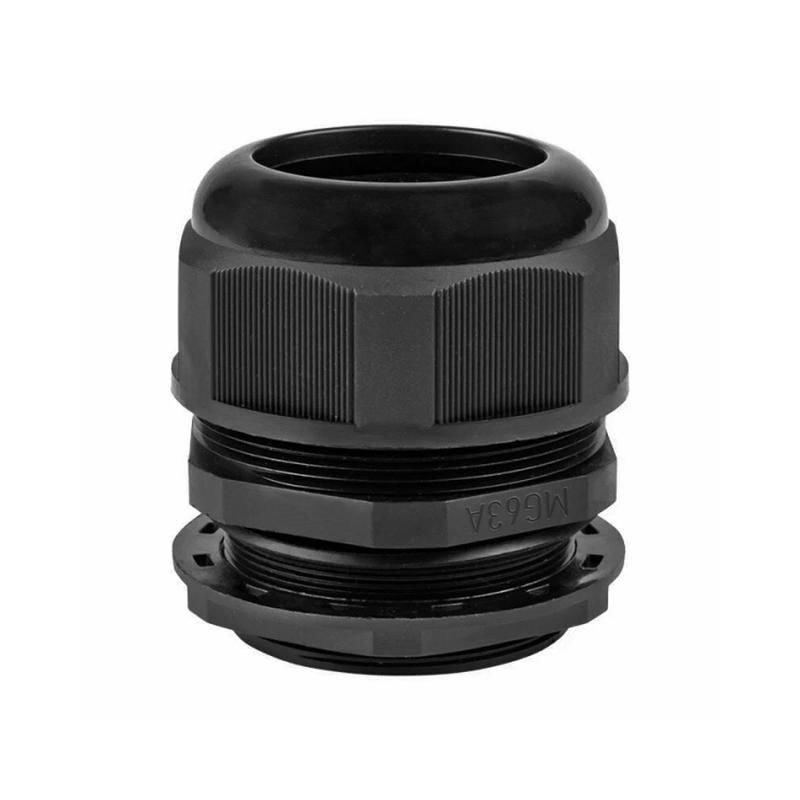

Ввод кабельный MG63 IP68 черн. TOKOV ELECTRIC TKE-MG-63-B

Ввод кабельный MG63 IP68 черный от TOKOV ELECTRIC (артикул tke-mg-63-b) предназначен для герметичного ввода силовых и контрольных кабелей в корпуса оборудования, обеспечивая надёжную защиту от пыли и воды даже при длительном погружении.

Назначение и область применения

Ввод кабельный MG63 IP68 черный используется там, где требуется высокая степень герметизации: на открытых площадках, в помещениях с повышенной влажностью, на производстве, в транспорте и энергетике. Подходит для ввода кабелей в распределительные щиты, шкафы управления, насосные станции, оборудование для пищевой и химической промышленности.

Технические характеристики

• Тип резьбы: MG (метрическая с крупным шагом)
• Номинальный размер резьбы: 63 мм
• Шаг резьбы: 1,5 мм
• Диапазон диаметров кабеля: 44–54 мм
• Степень защиты: IP68 - полная защита от пыли и долговременного погружения в воду
• Материал корпуса: полиамид (PA) - прочный, устойчивый к механическим нагрузкам и химическим воздействиям
• Цвет: серый (RAL 7035)
• Рабочий температурный диапазон: от –40 C до +80 C
• Тип уплотнения: эластичное кольцо из термостойкого каучука, обеспечивающее плотное прилегание к кабелю

Совместимость и монтаж

Ввод кабельный MG63 IP68 черный имеет внутреннюю метрическую резьбу M63×1,5 - совместим с соответствующими фланцами, крышками и корпусами, имеющими такую же резьбу. Для установки необходимо просверлить отверстие в стенке корпуса точно по наружному диаметру резьбы. Уплотнительное кольцо одевается на кабель перед введением в устройство; после этого ввод закручивается в корпус до упора. Кабель должен иметь внешний диаметр в пределах 44–54 мм - меньший или больший диаметр снижает герметичность.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60529 по классификации степени защиты IP68. Материал корпуса - самозатухающий полиамид, что исключает распространение пламени при возгорании. Применяется в соответствии с правилами устройства электроустановок (ПУЭ) для вводов в зоны с повышенными требованиями к защите.

Преимущества

• Высокая герметичность благодаря двойному уплотнению: кольцо вокруг кабеля + резьбовое соединение
• Устойчивость к перепадам температур - работает в суровых условиях Арктики и жарких климатических зонах
• Пластиковый корпус не коррозирует, не требует окраски и легко моется
• Не требует специальных инструментов для монтажа - достаточно обычного ключа
• Серый цвет (RAL 7035) хорошо сочетается с большинством металлических и пластиковых корпусов

Ограничения применения

• Не предназначена для ввода кабелей с диаметром менее 44 мм или более 54 мм - возможна утечка
• Не рекомендуется использовать в средах с постоянным контактом с растворителями, бензином или маслами - материал PA может набухнуть
• Не является средством против напряжения - не заменяет заземление или защиту от перегрузок
• Не следует применять в условиях частых ударных нагрузок - риск повреждения резьбы

Примеры использования

• Ввод кабеля питания в подземный распределительный щит на автозаправке
• Подключение датчиков уровня в канализационной насосной станции
• Герметизация входа кабеля в шкаф управления конвейера на заводе по переработке пищевых продуктов
• Фиксация кабеля в корпусе светильника на причале или в морском порту

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - он должен находиться в центре допустимого диапазона (лучше 48–50 мм)
• Если кабель слишком мягкий, используйте обжимную муфту или усиленную оплетку для сохранения формы
• Закручивайте ввод равномерно, без перекоса - чтобы не повредить резьбу или уплотнение
• При необходимости многократного демонтажа смажьте резьбу силиконовой смазкой - продлит срок службы
• Артикул tke-mg-63-b - единственный вариант в линейке TOKOV ELECTRIC с такой комбинацией размера, защиты и цвета - выбирайте его, когда нужна именно IP68 и серый корпус
