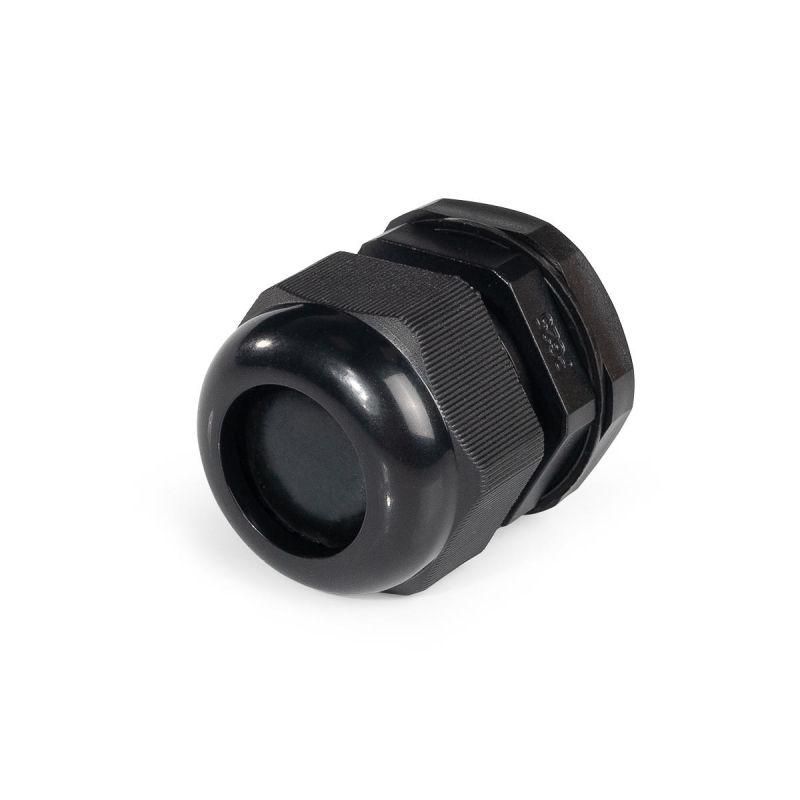

Ввод кабельный пластиковый PG 63 (42-50 мм) черн. (уп.5шт) Fortisflex 89070 КВТ

Ввод кабельный пластиковый PG 63 (42-50 мм) от Fortisflex и КВТ (артикул 89070) предназначен для надежного и герметичного ввода кабелей в электрощитовое оборудование. Его прочная конструкция из полиамида и уплотнительное кольцо обеспечивают защиту IP65, а широкий температурный диапазон позволяет использовать устройство в сложных условиях.

Назначение и область применения

Ввод кабельный пластиковый PG 63 (42-50 мм) используется для вывода кабелей через стенки электрических шкафов, распределительных щитов, станков и другого промышленного оборудования. Обеспечивает герметизацию входного отверстия, защищая внутренние компоненты от пыли, влаги и механических воздействий. Подходит для установки в помещениях и на открытых площадках, где требуется высокая степень защиты.

Технические характеристики

• Номинальный размер резьбы: PG 63 (по DIN 40430)
• Диаметр кабеля: 42–50 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Материал корпуса: полиамид PA (нейлон 6.6), самозатухающий, соответствует UL94V2, без галогенов
• Материал уплотнения: неопрен - эластичный, устойчив к маслам, топливу и перепадам температур
• Температура эксплуатации: от –40 C до +100 C (кратковременно выдерживает +120 C)
• Тип исполнения: прямолинейный
• Наличие контргайки: да - обеспечивает фиксацию и предотвращает самоотвинчивание
• Размер ключа: 82 мм - удобно затягивать стандартным ключом
• Цвет: черный

Совместимость и монтаж

Ввод кабельный пластиковый PG 63 (42-50 мм) монтируется в подготовленное отверстие в стенке шкафа. Для сверления отверстий рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, а также набор матриц НМПО-PG. Установка выполняется путем вставки ввода в отверстие и затяжки контргайки снаружи. Ключевой момент - точное соответствие диаметра отверстия и размера резьбы PG 63. Перед монтажом проверьте, чтобы кабель имел внешний диаметр в пределах 42–50 мм - меньший или больший кабель не обеспечит герметичность.

Безопасность и стандарты

• Соответствует требованиям DIN 40430 для резьбы PG
• Материал корпуса - самозатухающий, класс горючести UL94V2
• Не содержит галогенов - безопасен при возгорании, не выделяет токсичных паров
• Степень защиты IP65 - соответствует IEC 60529

Преимущества

• Контргайка со стопорными засечками исключает случайное ослабление крепления даже при вибрациях
• Уплотнительное кольцо из неопрена сохраняет эластичность при экстремальных температурах
• Высокая химическая стойкость - устойчив к синтетическим маслам, бензину, дизтопливу и другим агрессивным средам
• Защитная мембрана внутри предотвращает проникновение пыли даже при частичном повреждении уплотнения
• Яркая маркировка размера ключа (82 мм) на гайке ускоряет монтаж и снижает риск ошибок

Ограничения применения

• Не предназначено для постоянного погружения в воду - IP65 не заменяет IP67/IP68
• Не подходит для кабелей с диаметром менее 42 мм или более 50 мм - возможна утечка
• При температурах выше +100 C длительное время эксплуатация не гарантируется, даже при кратковременных скачках до +120 C
• Требуется обязательное использование подходящего инструмента для сверления - ручное сверление не обеспечит нужную точность

Примеры использования

• Электрощиты на промышленных линиях с высокой запыленностью
• Щитовые комнаты в пищевой и фармацевтической промышленности, где важна чистота и отсутствие галогенов
• Оборудование с гидравликой - насосы, прессы, гидроцилиндры, где есть риск контакта с маслом
• Уличные распределительные пункты в холодных регионах (при температурах ниже –30 C)
• Системы автоматизации на объектах с повышенной влажностью - теплицы, мойки, цеха с орошением

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен точно попадать в диапазон 42–50 мм. Если кабель слишком тонкий, используйте дополнительные уплотнители или выберите другой размер ввода.
• Затягивайте контргайку равномерно, не переусердствуя - перегрузка может деформировать уплотнение и нарушить герметичность.
• Для монтажа всегда применяйте указанные гидравлические прессы и матрицы - отклонение от рекомендованного инструмента увеличивает риск трещин в корпусе шкафа.
• При использовании в агрессивной среде периодически осматривайте уплотнение на предмет старения - неопрен долговечен, но со временем теряет эластичность.
• Ввод кабельный пластиковый PG 63 (42-50 мм) совместим с большинством стандартных кабелей: силовые, контрольные, многожильные, с экраном - главное соблюдать внешний диаметр.
