Кабельный ввод PG-48 (34-44 мм) серый | 07-8048 REXANT MEET

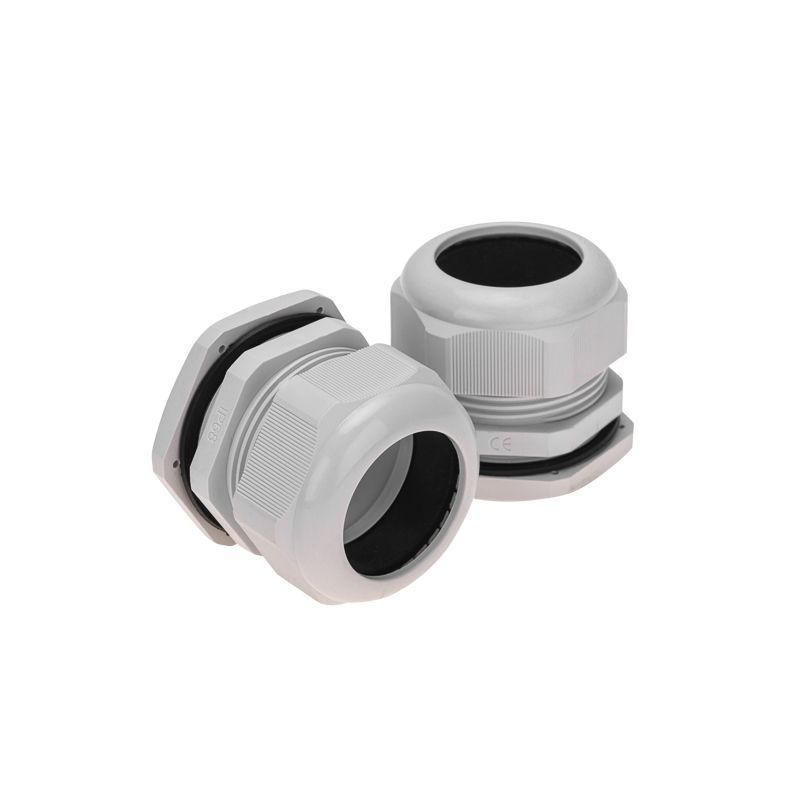

Кабельный ввод Rexant ETM07-8048 - это герметичный элемент для надежного ввода кабелей диаметром 34–44 мм в электрооборудование. Он обеспечивает защиту от пыли, воды и механических повреждений, сохраняя целостность соединения даже в суровых условиях. Этот ввод применяется там, где важны долговечность и безопасность - например, в наружных шкафах, промышленной автоматике или оборудовании в зонах с высокой влажностью.

Назначение и область применения

Кабельный ввод Rexant ETM07-8048 используется для фиксации и герметизации кабелей при проходе через стенки корпусов - таких как распределительные щиты, пульты управления, короба связи или устройства на открытых площадках. Подходит для установки в местах с риском попадания воды, пыли, химических веществ или перепадов температур. Особенно эффективен в условиях морского воздуха, подвалов, производственных цехов и других агрессивных средах.

Технические характеристики

• Номинальный размер резьбы: 60 PG - совместим с отверстиями стандарта PG для крупных кабельных вводов
• Диаметр кабеля: 34–44 мм - позволяет фиксировать кабели среднего и большого сечения
• Степень защиты: IP68 - полностью герметичен против пыли и длительного погружения в воду
• Материал корпуса: полиамид (PA) - прочный, устойчив к химическим воздействиям и ударным нагрузкам
• Уплотнение: неопреновое кольцо - эластичное, долговечное, сохраняет форму при деформациях
• Температурный диапазон: от -40 C до +100 C - работает в экстремальных климатических условиях
• Длина резьбы: 15 мм - достаточна для плотного закрепления в толстых стенках корпусов
• Шаг резьбы: 1,59 мм - соответствует стандартному шагу PG-60
• Исполнение: прямолинейное - удобно для прямого прохода кабеля без изгибов
• Цвет: светло-серый - легко различим на фоне металлических поверхностей
• Галогены: отсутствуют - безопасен для окружающей среды и соответствует требованиям RoHS
• Разъемный сальник: да - позволяет менять кабель без демонтажа всего ввода

Совместимость и монтаж

Кабельный ввод Rexant ETM07-8048 устанавливается в подготовленное отверстие диаметром под резьбу PG-60. Для монтажа требуется ключ или гаечный ключ подходящего размера - хотя размер шестигранника не указан, резьба имеет стандартную форму, позволяющую затянуть её обычными инструментами. Уплотнительное кольцо одевается на кабель перед введением в корпус; затем ввод вворачивается в отверстие, а гайка затягивается до герметичного контакта. Разъемная конструкция позволяет заменить кабель без удаления самого ввода - достаточно ослабить гайку, вытянуть старый провод и вставить новый.

Безопасность и стандарты

Кабельный ввод Rexant ETM07-8048 соответствует международным нормам для устройств с классом защиты IP68. Материалы не содержат галогенов, что снижает риск образования токсичных паров при нагреве или возгорании. Применим в системах, требующих соблюдения требований безопасности EN 62444 и IEC 60529.

Преимущества

• Высокая степень герметизации - IP68 гарантирует работу даже при постоянном контакте с водой
• Ударопрочность материала - корпус не трескается при случайных механических воздействиях
• Химическая стойкость - устойчив к маслам, жирам, соленой воде, спиртам и растворителям
• Разъемная конструкция - экономит время при обслуживании и замене кабелей
• Широкий температурный диапазон - надежно функционирует в холодных регионах и рядом с нагревательными элементами

Ограничения применения

Кабельный ввод Rexant ETM07-8048 не предназначен для использования с кабелями меньше 34 мм - они будут болтаться внутри, нарушая герметичность. Также он не рассчитан на частую смену кабелей под нагрузкой - рекомендуется использовать при стационарной прокладке. Несмотря на прочность, не следует применять в условиях постоянного давления выше атмосферного - он не являетсяPressure-rated компонентом. Отсутствие шестигранника усложняет точную регулировку момента затяжки - необходимо контролировать усилие руками или мягкими ключами, чтобы не повредить резьбу.

Примеры использования

• Фиксация силового кабеля в наружном распределительном щите на промплощадке
• Подключение сигнальных линий к пульту управления в рыбоперерабатывающем цеху
• Ввод кабеля в корпус частотного преобразователя, установленного в сыром подвале
• Закрепление кабеля в системе освещения портовых причалов

Практические советы

• Перед установкой проверьте внешний диаметр кабеля - он должен точно попадать в диапазон 34–44 мм. Кабели меньшего диаметра потребуют дополнительной заплатки или переходника.
• При многократной сборке/разборке смазывайте резьбу силиконовой смазкой - это продлит срок службы и облегчит затяжку.
• Не затягивайте гайку слишком сильно - переусердствование может деформировать уплотнительное кольцо и нарушить герметичность.
• Для работы в агрессивных средах (например, соляной воде) периодически осматривайте поверхность ввода на предмет коррозии - хотя полиамид не ржавеет, грязь и солевые отложения могут накапливаться и влиять на надежность.
• Этот ввод не подходит для кабелей с бронированием - внутреннее уплотнение не рассчитано на жесткий внешний слой.
