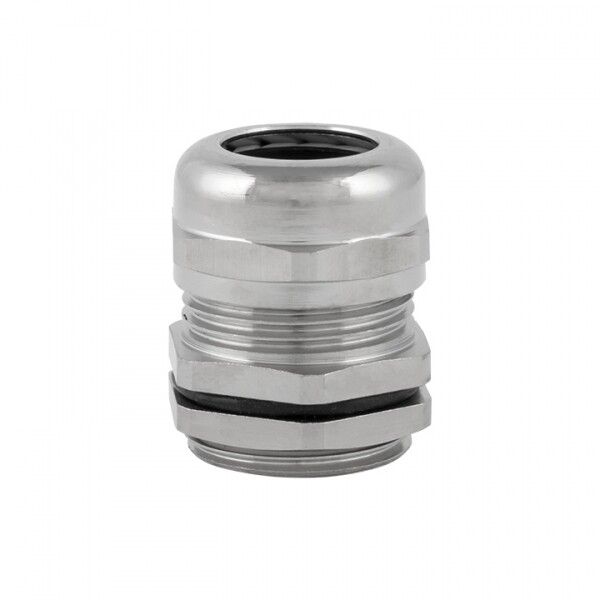

Сальник металлический MGM19 IP68 d проводника 6-10 мм. PROxima | plc-mgm-19 EKF

Сальник металлический MGM19 IP68 диаметр проводника 6–10 мм от EKF PROxima обеспечивает герметичный ввод кабеля в электрооборудование с высокой степенью защиты, подходящий для промышленных условий и агрессивных сред.

Назначение и область применения

Сальник металлический MGM19 IP68 диаметр проводника 6–10 мм предназначен для герметизации кабельных вводов в шкафы, щиты и оборудование, где требуется защита от пыли, воды и механических воздействий. Подходит для установки в шкафах из нержавеющей стали, окрашенного металла и других материалов. Используется в системах автоматизации, на производстве, в энергетике, транспорте и других областях промышленности.

Технические характеристики

• Диаметр кабеля: 6–10 мм - подходит для одножильных и многожильных кабелей указанного сечения
• Размер резьбы: M19×1,5 - совместим с отверстиями стандарта М19
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: латунь с никелированным покрытием - устойчив к коррозии и химическим воздействиям
• Уплотнение: неопреновое кольцо + нейлоновая зубчатая муфта - надёжное удержание кабеля и компенсация напряжений
• Температурный диапазон: –40…+100 C - работает в экстремальных условиях, включая холодные регионы и нагреваемые зоны
• Длина резьбы: 7 мм - достаточна для плотного соединения с тонкими стенками шкафов
• Размер шестигранника: 20 мм - удобно затягивать обычным ключом
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации
• Без галогенов: да - безопасен при возгорании, соответствует требованиям экологической безопасности
• Взрывобезопасное исполнение: да - допущен к использованию во взрывоопасных зонах
• Стойкость к УФ-излучению: да - не теряет свойств на открытом воздухе
• Гарантийный срок: 84 месяца - подтверждённая долговечность

Совместимость и монтаж

Сальник металлический MGM19 IP68 диаметр проводника 6–10 мм монтируется в предварительно просверленное отверстие диаметром 19 мм. Для фиксации используется резьбовой механизм: сначала закручивается стопорная гайка, затем - уплотнительная гайка, которая сжимает уплотнительное кольцо вокруг кабеля. Наличие разгрузки натяжения позволяет использовать сальник даже с бронированным кабелем - он не передаст усилие на жилы внутри. Ключом на 20 мм легко затянуть до герметичного состояния без перегрузки.

Безопасность и стандарты

Сальник выполнен в соответствии с требованиями к взрывозащищённому оборудованию и не содержит галогенов, что снижает риск образования токсичных веществ при пожаре. Высокая степень защиты IP68 соответствует международным нормам IEC 60529. Сертифицирован для работы в промышленных условиях согласно ГОСТ Р 51317 и DIN EN 62444.

Преимущества

• Никелированное покрытие латуни защищает от коррозии, особенно в агрессивных средах
• Уплотнительное кольцо из неопрена сохраняет эластичность при температурных колебаниях
• Зубчатая муфта из нейлона предотвращает проворачивание кабеля и обеспечивает равномерную нагрузку
• Подходит для бронированных кабелей - не требует дополнительных переходников
• Высокая ударопрочность и стойкость к УФ позволяют использовать вне помещений

Ограничения применения

Не рекомендуется использовать с кабелями диаметром менее 6 мм - возможен слабый контакт уплотнителя и потеря герметичности. Также не следует применять в местах постоянного давления выше 10 бар - хотя IP68 гарантирует погружение, максимальное рабочее давление не указано производителем. Не подходит для ввода труб или гибких рукавов - только для кабелей с круглым сечением.

Примеры использования

• Ввод силового кабеля в шкаф управления насосной станции
• Герметизация кабелей в распределительном щите на открытой площадке
• Подключение датчиков в технологических линиях с частой мойкой (например, пищевое производство)
• Кабельный ввод в взрывозащищённые устройства на нефтеперерабатывающем заводе

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен попадать в диапазон 6–10 мм. Если кабель слишком тонкий, используйте специальные вставки или выберите другой сальник.
• При работе с бронированным кабелем убедитесь, что броня не повреждает уплотнительное кольцо - она должна входить в зубчатую муфту, а не в сам уплотнитель.
• Затягивайте гайки равномерно, без резких движений. Перетяжка может деформировать уплотнение и нарушить герметичность.
• Для установки в тонкие стенки шкафа (менее 3 мм) учитывайте длину резьбы - 7 мм может оказаться недостаточной; лучше выбрать модель с удлинённой резьбой.
• Сальник металлический MGM19 IP68 диаметр проводника 6–10 мм от EKF PROxima можно использовать в паре с другими элементами серии - они совместимы по форме и резьбе.
