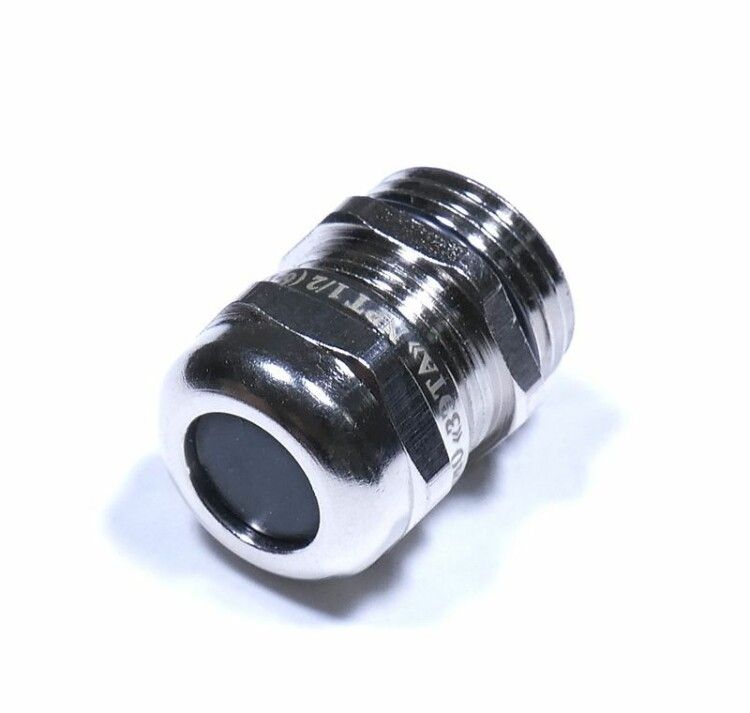

Кабельный ввод латунный NPT1/2 УТ1,5 (d кабеля 6-12 мм) | zeta30182 ГОФРОМАТИК ЗЭТА

Кабельный ввод латунный NPT1/2 УТ1,5 (диаметр кабеля 6-12 мм) от ЗЭТА Новосибирск обеспечивает герметичный и прочный ввод небронированных кабелей в электрооборудование, защищая жилы от механических воздействий и окружающей среды. Подходит для установки в щитах, шкафах и устройствах промышленной автоматизации.

Назначение и область применения

Кабельный ввод латунный NPT1/2 УТ1,5 (диаметр кабеля 6-12 мм) используется для безопасного прохода кабелей через стенки электрощитов, распределительных устройств и другого оборудования. Применяется в условиях повышенной запылённости, влажности и перепадов температур - например, на производствах, в насосных станциях, на транспорте и в системах автоматизации.

Технические характеристики

• Резьба: 1/2 NPT - внутренняя трубная резьба стандарта ANSI, совместима с американской системой крепления
• Диаметр кабеля: 6–12 мм - подходит для плоских и круглых небронированных кабелей
• Материал: Латунь никелированная - высокая коррозионная стойкость, антикоррозийное покрытие
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Температура эксплуатации: от –40 C до +100 C - работает в экстремальных климатических условиях
• Длина резьбы: 8 мм - достаточна для надёжного завинчивания в стандартную резьбовую пробку
• Тип уплотнения: Уплотнительное кольцо из эластомера - обеспечивает плотное прилегание к кабелю
• Исполнение: Прямолинейное - кабель вводится прямо, без изгиба
• Покрытие: Никелированное - улучшает внешний вид, снижает окисление
• Состав: Без галогенов - безопасен при возгорании, соответствует требованиям экологической безопасности
• Цвет: Серый - визуально отличается от обычных черных аналогов
• Ударопрочность: Да - выдерживает механические нагрузки при монтаже и эксплуатации
• Крепление: Без контргайки - фиксируется только основной гайкой, что упрощает установку

Совместимость и монтаж

Кабельный ввод латунный NPT1/2 УТ1,5 (диаметр кабеля 6-12 мм) ввинчивается в предварительно просверленное отверстие в корпусе щита или шкафа. Диаметр отверстия должен соответствовать наружному диаметру резьбы 1/2 NPT (приблизительно 20,95 мм). Кабель продевается через уплотнительную втулку, затем вся сборка затягивается гайкой - уплотнительное кольцо деформируется вокруг кабеля, образуя герметичный контакт. Отсутствие контргайки требует точного момента затяжки: переусердствовать нельзя, чтобы не повредить резьбу или уплотнение.

Безопасность и стандарты

Кабельный ввод латунный NPT1/2 УТ1,5 (диаметр кабеля 6-12 мм) соответствует требованиям IP68 и выполнен из материалов без галогенов, что делает его подходящим для применений в закрытых помещениях с высокими нормами пожаробезопасности. Материалы сертифицированы на соответствие международным стандартам для промышленного оборудования.

Преимущества

• Высокая герметичность благодаря двухкомпонентному уплотнению: кольцо + втулка
• Никелированная поверхность не царапается и легко моется
• Не требует дополнительных элементов крепления - всё в одном корпусе
• Работает в широком диапазоне температур - подходит для холодных складов и нагреваемых камер
• Подходит для плоских кабелей - редкая функция среди аналогов

Ограничения применения

• Не предназначена для бронированных кабелей - уплотнение не рассчитано на жесткую оплетку
• Отсутствие контргайки исключает возможность регулировки после монтажа - требуется точная затяжка
• Не рекомендовано использование в местах постоянного изгиба кабеля - возможна усталость материала уплотнения
• Диаметр кабеля ограничен: менее 6 мм - риск протечки; более 12 мм - невозможна герметизация

Примеры использования

• Ввод кабелей управления в промышленные контроллеры (PLC)
• Подключение датчиков и исполнительных механизмов в шкафах НКУ
• Герметизация входов в частотные преобразователи на конвейерах
• Монтаж в оборудовании пищевой и химической промышленности - где важна чистота и устойчивость к мойкам

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно попадать в диапазон 6–12 мм. Для кабелей ближе к границам используйте уплотнители с меньшим внутренним отверстием
• При использовании плоского кабеля ориентируйте его так, чтобы наибольшая сторона была параллельна оси ввода - это увеличивает площадь контакта с уплотнителем
• Не применяйте смазки или масла на резьбе - они могут разрушить уплотнительные материалы
• Проверяйте целостность уплотнительного кольца перед установкой - трещины или деформация приведут к утечке
• Артикул zeta30182 - один из самых распространённых в линейке ЗЭТА Новосибирск. Если нужна замена - сверьте все параметры, особенно тип резьбы и диаметр кабеля
