Устройство GTW для ввода кабеля HXTM в трубы диаметром 1/2 дюйма - Extherm

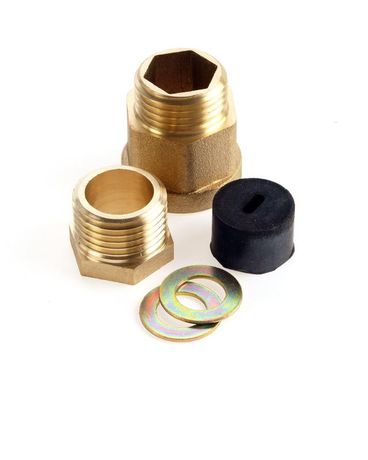

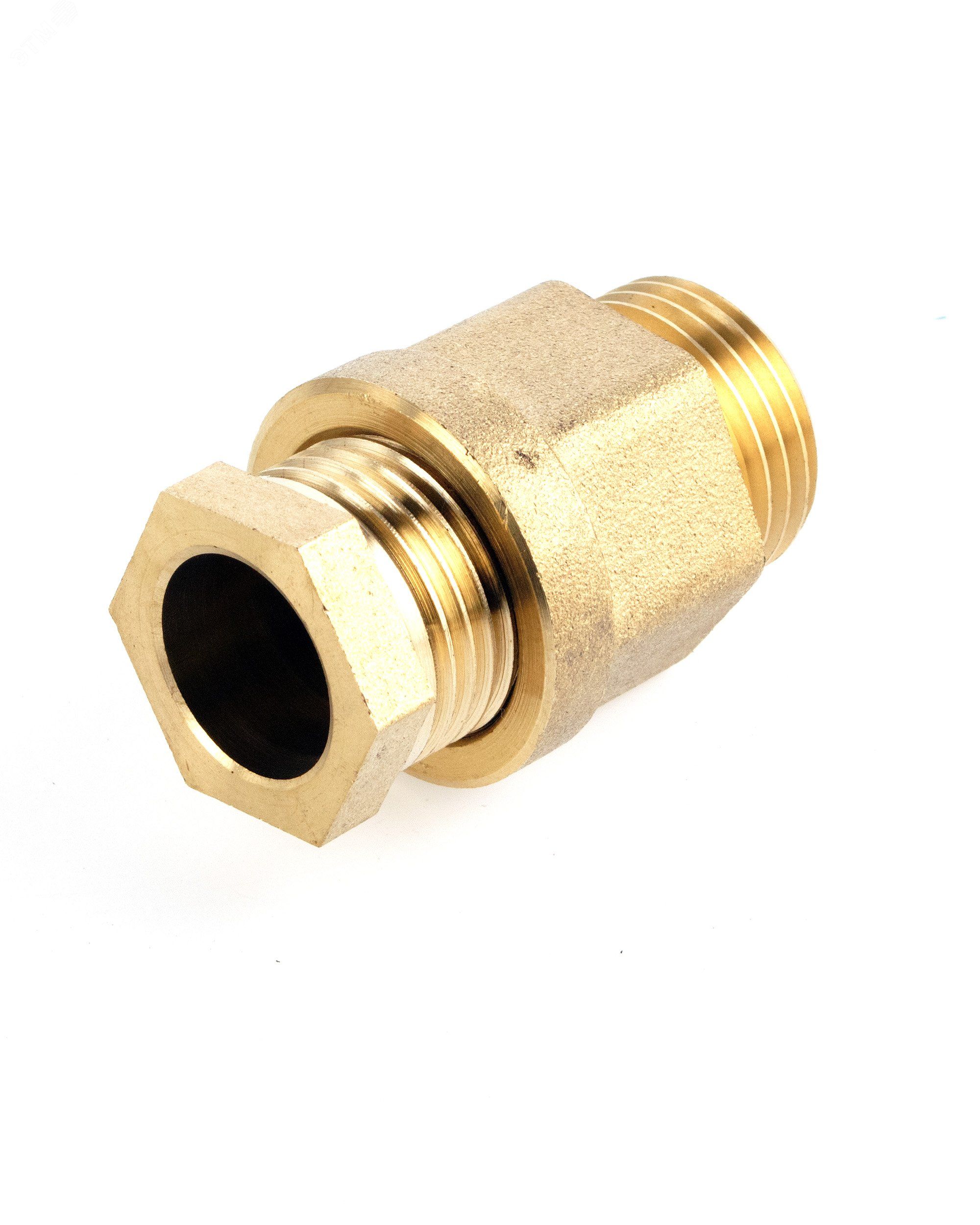

Устройство для ввода кабеля HXTM в трубы диаметром 1/2 дюйма - это надёжная муфта от EXTHERM (арт. extherm gtw), предназначенная для герметичного ввода нагревательного кабеля HXTM в водопроводные трубы с использованием латунного тройника. Обеспечивает защиту IP68 и выдерживает давление до 10 атм.

Назначение и область применения

Устройство для ввода кабеля HXTM в трубы диаметром 1/2 дюйма используется для безопасного прохода нагревательного кабеля HXTM через стенки водопроводных труб. Подходит для систем антиобледенения, подогрева воды, предотвращения замерзания труб в холодных регионах. Муфта устанавливается на латунный тройник, встроенный в трубу, обеспечивая герметичность и механическую фиксацию кабеля.

Технические характеристики

• Тип изделия: Муфта вводная с наружной резьбой
• Размер резьбы: 1/2 дюйма (наружная, G 1/2")
• Диаметр кабеля: 8–13 мм
• Степень защиты: IP68 - полная защита от пыли и длительного погружения под воду
• Материал корпуса: Латунь - коррозионностойкая, прочная, совместима с водопроводными системами
• Тип уплотнения: Уплотнительное кольцо из эластомера - обеспечивает плотную посадку вокруг кабеля
• Поддержка плоского кабеля: Да - позволяет вводить кабели с прямоугольным сечением
• Максимальное рабочее давление: 10 атм (1 MPa)
• Цвет: Серый

Совместимость и монтаж

Устройство для ввода кабеля HXTM в трубы диаметром 1/2 дюйма совместимо только с латунными тройниками, имеющими внутреннюю резьбу 1/2". Кабель HXTM вставляется в центральное отверстие муфты, после чего она завинчивается в тройник. Уплотнительное кольцо автоматически деформируется вокруг кабеля, создавая герметичный контакт. Для установки требуется гаечный ключ. Не используйте силовые инструменты - перетяжка повредит резьбу или уплотнение.

Безопасность и стандарты

Высокий уровень защиты IP68 соответствует требованиям для постоянного контакта с водой. Материал - латунь - не содержит свинца и соответствует нормам для контакта с питьевой водой. Работает в температурном диапазоне, допустимом для кабеля HXTM (обычно –40C до +95C). Напряжение и мощность кабеля должны соответствовать рекомендациям производителя HXTM.

Преимущества

• Герметичность за счёт уплотнительного кольца - исключает протечки даже при высоком давлении
• Латунный корпус - долговечен, не ржавеет, не теряет форму при температурных колебаниях
• Поддержка плоского кабеля - расширяет возможности монтажа, особенно для кабелей с широким сечением
• IP68 - можно использовать в условиях постоянного контакта с водой, в том числе под землёй
• Простота монтажа - требует минимум инструментов и времени

Ограничения применения

• Не подходит для ввода кабелей диаметром менее 8 мм или более 13 мм - возможны протечки или плохая фиксация
• Не применяется с пластиковыми или стальными тройниками - резьба должна быть именно латунной и соответствовать G 1/2"
• Не рассчитана на использование вне водопроводных систем - например, для воздуха, масла или химических сред
• Не следует применять при температурах выше +95C - риск повреждения уплотнения

Примеры использования

• Обогрев водопровода в частном доме зимой - ввод кабеля HXTM через тройник в стояк
• Защита канализационных труб от замерзания - монтаж в латунный тройник на выходе из дома
• Подогрев насосных станций - ввод кабеля в трубу перед насосом
• Системы теплых полов с внешним подогревом труб - когда кабель выводится в магистраль

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно попадать в диапазон 8–13 мм
• Используйте только оригинальные тройники EXTHERM с резьбой G 1/2" - другие аналоги могут иметь отличную геометрию
• Закручивайте муфту рукой до упора, затем доверните на 1/4 оборота гаечным ключом - этого достаточно для герметичности
• Если кабель имеет жесткий экран или броню - убедитесь, что он не повреждает уплотнительное кольцо при введении
• После установки проведите тест на герметичность - заполните систему водой и проверьте наличие капель
