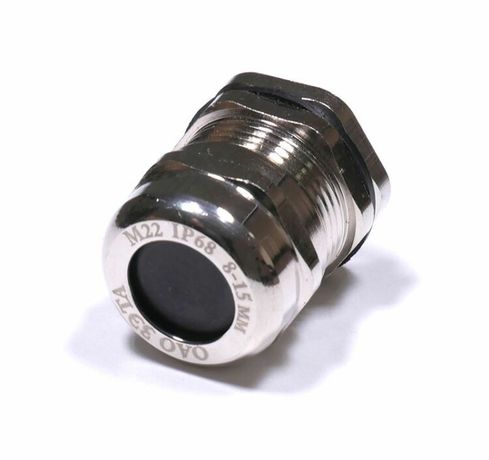

Кабельный ввод М 22 латунный УТ1,5 IP66/IP67/IP68 (аналог У262, d кабеля 8-15 мм) ГОФРОМАТИК (ЗЭТАРУС) - zeta30113

Кабельный ввод М 22 латунный УТ1,5 IP66/IP67/IP68 - надёжный элемент для герметичного ввода кабелей в электрооборудование. Бренд ЗЭТА Новосибирск обеспечивает соответствие требованиям промышленной среды, а артикул zeta30113 позволяет точно идентифицировать модель при закупках.

Назначение и область применения

Кабельный ввод М 22 латунный УТ1,5 IP66/IP67/IP68 используется для безопасного прохода небронированных кабелей через стенки электрощитов, распределительных устройств и другого оборудования. Он защищает кабель от перегибов, истирания и механических воздействий, а также предотвращает попадание пыли, воды и других загрязнений внутрь корпуса. Применяется в условиях повышенной влажности, на открытых площадках, в цехах с мойкой оборудования, в системах автоматизации и на транспорте.

Технические характеристики

• Тип: Сальник с метрической резьбой M22
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение до 1 м), IP68 (долговременное погружение при указанных условиях)
• Диаметр кабеля: 8–15 мм - подходит для большинства небронированных силовых и сигнальных кабелей
• Материал: Латунь с никелированным покрытием - высокая коррозионная стойкость, прочность, антикоррозийная защита
• Температурный диапазон: от –40 C до +100 C - работает в экстремальных климатических условиях
• Исполнение: Прямолинейное - кабель вводится по оси устройства, без изгиба
• Уплотнение: Эластомерное кольцо - обеспечивает плотную посадку на кабеле, не требует замены при смене кабеля в рамках допустимого диаметра
• Крепление: С контргайкой - фиксируется в отверстии корпуса, исключает самоотвинчивание
• Длина резьбы: 8 мм - совместима со стандартными толщинами щитов
• Размер шестигранника: 27 мм - удобный для монтажа гаечным ключом
• Покрытие: Никелированное - улучшает эстетику, снижает трение при затяжке, увеличивает срок службы
• Галогены: Отсутствуют - соответствует требованиям RoHS, безопасен для окружающей среды
• Поддержка плоского кабеля: Да - возможно использование с некоторыми типами плоских кабелей, если их максимальный размер вписывается в диапазон 8–15 мм
• Цвет: Серый - визуально отличается от белых аналогов, легко определяется на фоне корпусов
• Ударопрочность: Да - выдерживает механические нагрузки при монтаже и эксплуатации

Совместимость и монтаж

Кабельный ввод М 22 латунный УТ1,5 IP66/IP67/IP68 устанавливается в отверстие диаметром 22 мм (по резьбе) в металлическом или пластиковом корпусе. Для монтажа требуется гаечный ключ на 27 мм. Комплект включает: корпус, уплотнительное кольцо, резиновую втулку, пластиковую зажимную втулку, накидную гайку и заглушку-пыльник. Перед установкой проверьте, что диаметр кабеля находится в пределах 8–15 мм - меньший кабель не будет надёжно уплотнён, больший - не войдёт. После введения кабеля затяните контргайку до упора, чтобы обеспечить герметичность. Не используйте инструменты с острыми краями - они могут повредить никелированное покрытие.

Безопасность и стандарты

Кабельный ввод М 22 латунный УТ1,5 IP66/IP67/IP68 соответствует международным нормам для степени защиты IP66–IP68. Произведён без галогенов - безопасен при возгорании и соответствует требованиям RoHS. Ударопрочная конструкция снижает риск повреждения при случайных ударах. Подходит для использования в помещениях с взрывоопасной средой, если установлено в соответствии с требованиями ГОСТ Р 51330.9 и IEC 60079-0.

Преимущества

• Высокая герметичность благодаря двойному уплотнению: резиновая втулка + уплотнительное кольцо
• Никелированная латунь - долговечнее обычной стали, не ржавеет даже при постоянном контакте с водой
• Широкий температурный диапазон - можно использовать в холодильных камерах и рядом с нагревательными элементами
• Поддержка плоского кабеля - универсальнее, чем аналоги, которые работают только с круглыми
• Контргайка исключает самопроизвольное ослабление при вибрациях
• Ударопрочность - снижает вероятность выхода из строя при транспортировке и монтаже

Ограничения применения

• Не предназначена для бронированных кабелей - слишком жёсткая оболочка не позволит уплотнителю плотно прилегать
• Не рекомендуется для кабелей с диаметром менее 8 мм - возможен проскок и потеря герметичности
• Не следует применять в средах с агрессивными химическими веществами (например, растворители, кислоты) - латунь может подвергнуться коррозии
• При использовании с очень тонкими кабелями (ближе к 8 мм) может потребоваться дополнительная фиксация внутри щита
• Не является средством против напряжения - не заменяет заземление или другие системы защиты

Примеры использования

• Ввод кабелей питания и управления в промышленные щиты на заводах
• Подключение датчиков и актуаторов на конвейерных линиях
• Монтаж в наружных распределительных пунктах (НКУ) с частыми дождями и запылением
• Оборудование пищевой промышленности - где необходима регулярная мойка с помощью паровой струи
• Автомобильные и железнодорожные системы управления - там, где важна виброустойчивость

Практические советы

• Перед установкой протестируйте кабель на соответствие диаметру - лучше всего, когда он занимает около 70–80% внутреннего канала уплотнителя
• Если кабель сильно жёсткий, слегка смажьте место входа мылом - это облегчит введение и снизит риск повреждения уплотнителя
• Не перетягивайте контргайку - это может деформировать уплотнительное кольцо и нарушить герметичность
• При необходимости замены кабеля - не меняйте уплотнитель, если новый кабель остаётся в том же диапазоне 8–15 мм
• Для длительной работы в агрессивной среде рассмотрите возможность периодической проверки состояния резины и покрытия
• Артикул zeta30113 совместим с продукцией ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС - можно заменить при наличии аналога
