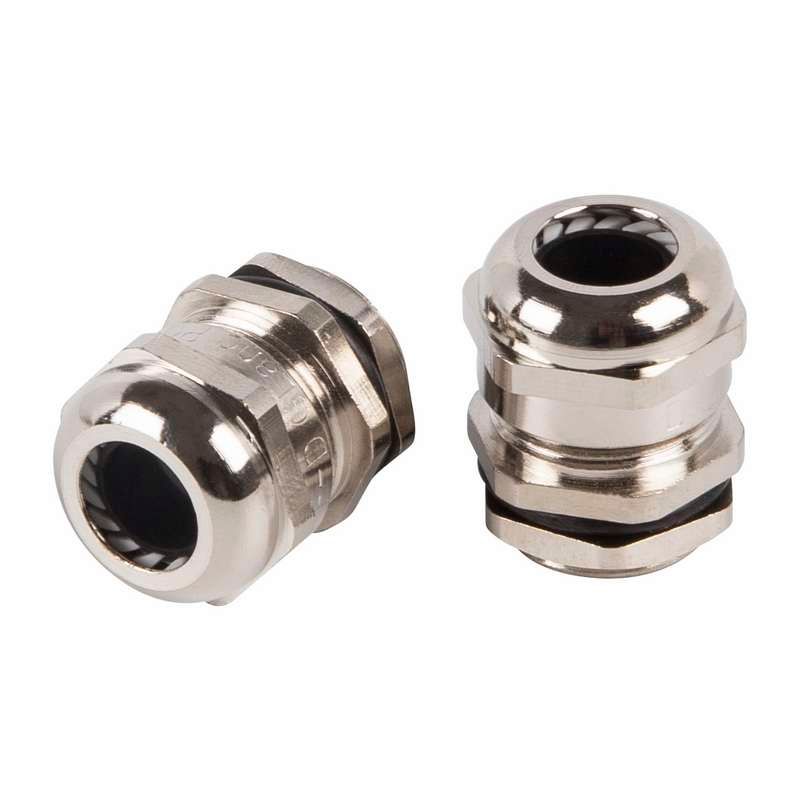

Кабельный ввод металлический PGM-16 (14-10 мм) | 07-8216 REXANT MEET

Кабельный ввод металлический PGM-16 (14-10 мм) от Rexant обеспечивает герметичный и надёжный ввод кабелей в электрооборудование, сохраняя защиту IP68 даже в агрессивных условиях. Артикулы etm07-8216 и 07-8216 подходят для установки в шкафы, короба и пульты, работающие на улице, в подвалах или в зонах с высокой влажностью.

Назначение и область применения

Кабельный ввод металлический PGM-16 (14-10 мм) используется для фиксации и герметизации кабелей при проходе через стенки электротехнических устройств - например, коммутационных шкафов, распределительных коробок, пультов управления, промышленных станков и систем автоматизации. Подходит для условий с высокой влажностью, воздействием солёной воды, химических веществ, пыли и перепадов температур. Особенно эффективен там, где требуется долговечная защита от внешних факторов - на морских объектах, в пищевой промышленности, на насосных станциях и в подземных сооружениях.

Технические характеристики

• Диапазон диаметров кабеля: 10–14 мм - позволяет фиксировать кабели с изоляцией в этом диапазоне, включая многожильные и одножильные провода;
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду под давлением;
• Номинальный размер резьбы: M22×1,5 - совместим с отверстиями стандарта М22;
• Длина резьбы: 9 мм - достаточна для плотного закрепления в тонких и средней толщины стенках;
• Материал корпуса: латунь - прочная, коррозионностойкая основа;
• Покрытие: никелированное - повышает устойчивость к окислению и механическому износу;
• Уплотнение: резиновое кольцо из неопрена - эластичное, устойчиво к маслам, жирам, спиртам, слабым кислотам и солёной воде;
• Температурный диапазон: –40…+100 C - работает в экстремальных климатических условиях;
• Исполнение: прямолинейное - кабель вводится прямо, без изгиба;
• Разъемный сальник: да - позволяет менять кабель без демонтажа всего ввода;
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации;
• Без галогенов: да - безопасен при возгорании, соответствует требованиям экологической безопасности;
• Цвет: естественный - не окрашен, сохраняет металлический оттенок латуни с никелевым блеском;
• Размер шестигранника: 0 мм - не требует ключа, затягивается рукой.

Совместимость и монтаж

Кабельный ввод металлический PGM-16 (14-10 мм) устанавливается в отверстие диаметром 22 мм с внутренней резьбой M22×1,5. Для монтажа:

• Проденьте кабель через центральное отверстие сальника;
• Наденьте сальник на кабель, затем вставьте в подготовленное отверстие;
• Закрутите гайку вручную - специальная форма исключает самопроизвольное раскручивание;
• Подтяните до упора, чтобы уплотнитель равномерно деформировался вокруг кабеля - проверьте герметичность легким усилием на выдергивание.

Не требует инструментов для затяжки, что ускоряет работу. Гайка не имеет шестигранника - удобно в ограниченном пространстве. Убедитесь, что диаметр кабеля попадает в диапазон 10–14 мм; меньшие или большие кабели не обеспечивают надёжного уплотнения.

Безопасность и стандарты

Кабельный ввод металлический PGM-16 (14-10 мм) соответствует требованиям к герметичности IP68 и не содержит галогенов, что снижает риск образования токсичных газов при нагреве или горении. Материалы сертифицированы на устойчивость к агрессивным средам - подтверждено испытаниями на контакт с маслом, солёной водой и растворителями. Применим в соответствии с ГОСТ Р 51317 и IEC 60529.

Преимущества

• Высокая степень защиты IP68 - выше, чем у большинства аналогов (обычно IP67);
• Никелированное покрытие - продлевает срок службы в агрессивной среде;
• Разъемная конструкция - замена кабеля без замены ввода;
• Уплотнитель из неопрена - устойчив к широкому кругу химикатов, включая бензин и дизтопливо;
• Автоматическая фиксация гайки - не требует контрольного подтягивания;
• Отсутствие галогенов - безопасен для людей и окружающей среды при аварийных ситуациях.

Ограничения применения

• Не подходит для кабелей с диаметром менее 10 мм или более 14 мм - возможна утечка или плохая фиксация;
• Не рассчитан на частую смену кабелей - хотя сальник разборный, частый демонтаж может износить уплотнение;
• Не рекомендован для ввода силовых кабелей с очень большим радиусом изгиба - прямолинейное исполнение не допускает поворотов;
• Гайка не имеет шестигранника - нельзя использовать ключ, если требуется максимальный момент затяжки (например, в вибрационных системах - тогда лучше выбрать модель с шестигранником).

Примеры использования

• Электрощиты на открытых площадках - защита от дождя, снега и солёного тумана;
• Аварийные системы освещения в подвалах - устойчивость к сырости и плесени;
• Оборудование пищевых производств - контакты с моющими средствами и жирами;
• Пункты управления насосными станциями - постоянная влажность и возможное погружение;
• Промышленные конвейеры - ударопрочность выдерживает случайные столкновения.

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - он должен быть в пределах 10–14 мм, включая изоляцию. Кабель меньше 10 мм будет болтаться - это нарушает герметичность;
• Если кабель слишком жёсткий, слегка смажьте уплотнитель мыльным раствором - так легче вставить и добиться равномерного прилегания;
• При использовании в вибрационных системах (станки, компрессоры) дополнительно примените контргайку или клей-фиксатор на резьбу;
• Не применяйте ввод в местах с прямым воздействием открытого пламени - несмотря на отсутствие галогенов, материалы не являются огнеупорными;
• При необходимости замены кабеля - просто открутите гайку, выньте старый кабель, введите новый и снова затяните - никаких инструментов не потребуется.
