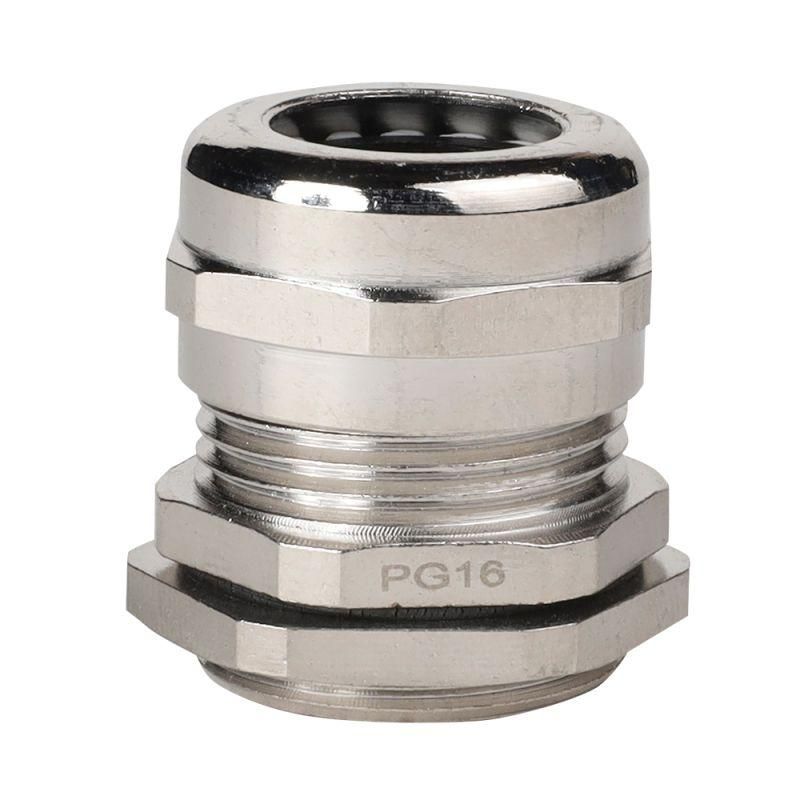

Сальник металлический PGM16-(Dпроводника 9-13мм)-IP68 | 350598 КЭАЗ

Сальник металлический PGM16 (диаметр проводника 9–13 мм) IP68 от КЭАЗ предназначен для герметичного ввода кабелей в корпуса оборудования, обеспечивая надёжную защиту от пыли и воды даже при длительном погружении. Артикул 350598 подходит для промышленной автоматизации, где важна долговечность и стойкость к агрессивным средам.

Назначение и область применения

Сальник металлический PGM16 используется для фиксации и герметизации кабелей в распределительных щитах, станках, насосах, осветительных установках и других устройствах, требующих высокой степени защиты. Применяется там, где возможны брызги, влага, пыль или постоянная влажность - например, на производствах пищевой, химической или судостроительной отраслей.

Технические характеристики

• Номинальный размер резьбы: 22,3 мм - позволяет закручивать сальник в стандартные резьбовые отверстия M22x1,5
• Диаметр кабеля: 9–13 мм - оптимально подходит для кабелей с внешним диаметром в этом диапазоне
• Степень защиты: IP68 - полностью защищён от пыли и выдерживает длительное погружение в воду
• Материал: Латунь - прочный, коррозионностойкий металл, подходящий для тяжёлых условий
• Защитное покрытие: Никелирование - повышает устойчивость к окислению и улучшает внешний вид
• Температурный диапазон: –40…+100 C - работает в экстремальных условиях, от холодных складов до нагреваемых камер
• Тип уплотнения: Уплотнительное кольцо - эластичное кольцо из резины, обеспечивающее плотное прилегание к кабелю
• Размер шестигранника: 24 мм - удобен для затяжки гаечными ключами
• Исполнение: Прямолинейное - кабель вводится прямо, без изгиба
• Цвет: Естественный - серебристый оттенок никелированной поверхности

Совместимость и монтаж

Сальник металлический PGM16 совместим с резьбой M22×1,5, которая распространена в промышленных корпусах. Для монтажа необходимо:

• Закрутить сальник в подготовленное резьбовое отверстие до упора
• Протянуть кабель через центральное отверстие - он должен свободно проходить, но не болтаться
• Затянуть гайку сальника до плотного прижатия уплотнительного кольца к кабелю - не перетягивать, чтобы не повредить изоляцию

Не используйте сальник для кабелей с диаметром меньше 9 мм или больше 13 мм - это нарушит герметичность.

Безопасность и стандарты

Сальник соответствует требованиям IP68, что подтверждает его способность работать в условиях повышенной влажности и пылевой нагрузки. Материалы соответствуют нормам RoHS - не содержат опасных веществ, допущены для использования в промышленных системах.

Преимущества

• Высокая механическая прочность благодаря латуни и никелированию
• Долговечность уплотнения при температурных колебаниях от –40 C до +100 C
• Герметизация сохраняется даже после многократных вибраций и ударов
• Никелированное покрытие снижает риск коррозии в агрессивных средах
• Простота установки и замены без специального инструмента

Ограничения применения

• Не предназначается для кабелей с жёсткой бронированной оболочкой - уплотнительное кольцо не сможет равномерно обжать её
• Не рекомендован для частого перемещения кабеля внутри сальника - со временем уплотнение износится
• Не следует использовать в средах с воздействием растворителей, масел или кислот - материал уплотнения может разрушиться
• Не подходит для ввода труб или гибких шлангов - только для одножильных/многожильных кабелей

Примеры использования

• Ввод кабеля питания в промышленный контроллер на конвейере
• Герметизация сигнальных кабелей в датчике уровня жидкости в резервуаре
• Подключение кабеля к взрывозащищённому светильнику на нефтеперерабатывающем заводе
• Фиксация кабеля в распределительном щите на открытой площадке

Практические советы

• Перед установкой проверьте диаметр кабеля - лучше всего, когда он находится в середине диапазона (11 мм)
• Если кабель слишком тонкий, используйте термоусадку вокруг него перед введением в сальник
• При монтаже в вертикальной плоскости - направление кабеля вниз предпочтительнее, чтобы исключить скопление влаги
• При необходимости замены - открутите гайку, выньте старое уплотнительное кольцо и вставьте новое (не требуется менять весь сальник)
• Артикул 350598 от КЭАЗ - один из самых популярных вариантов в своей категории; всегда сверяйте номер при заказе запчастей
