Корпус пластиковый IP67. 300х150х146 (высота крышки 21). глад. стенки. прозрачная крышка | 531211 DKC ДКС

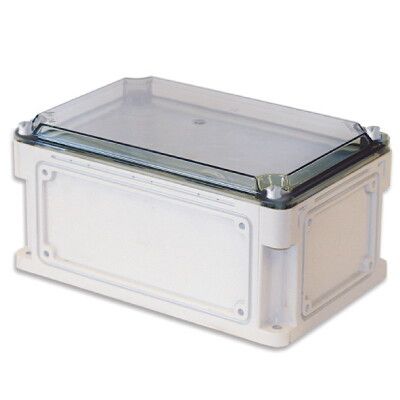

Корпус пластиковый IP66/IP67 300х150х146 мм, высота крышки 21 мм, с фланцами, прозрачная крышка, серия RAM box, DKC - надежный щит для наружной установки электрических и электронных устройств. Бренд DKC предлагает эту модель из серии RAM box как решение для условий с повышенной влажностью, пылью и механическими воздействиями.

Назначение и область применения

Корпус RAM box, DKC предназначен для защиты внутреннего оборудования - автоматики, модулей управления, реле, трансформаторов, терморегуляторов - от внешних факторов. Подходит для уличной установки: на столбах, фасадах зданий, в промышленных зонах, на объектах ЖКХ, транспорта и энергетики. Прозрачная крышка позволяет визуально контролировать состояние оборудования без вскрытия корпуса.

Технические характеристики

• Габариты: 300×150×146 мм (длина × ширина × высота); высота крышки - 21 мм
• Степень защиты: IP67 - полная защита от пыли и временного погружения в воду до 1 м
• Материал: поликарбонат - прочный, не подвержен коррозии, устойчив к УФ-излучению
• Ударопрочность: IK09 - выдерживает удар энергией 10 Дж (эквивалент 1,25 кг, падающего с 80 см)
• Тип двери: застекленная, одна, с полиуретановым уплотнителем
• Крепление: навесное; есть возможность крепления на столб
• Замок: да - обеспечивает доступ только авторизованному персоналу
• Регулируемая монтажная пластина: позволяет адаптировать глубину установки внутренних компонентов
• Цвет: 7035 (серый)
• Климатическое исполнение: УХЛ1 - работает при температурах от −40C до +40C
• Соединяемость: можно соединять несколько корпусов в ряд для компактной организации систем
• Монтаж: совместим с метрическим креплением (M4–M8)

Совместимость и монтаж

Корпус RAM box, DKC монтируется на вертикальные поверхности с помощью крепежных отверстий на боковых стенках. Для установки на столб предусмотрены специальные крепежные элементы - они входят в комплект или заказываются отдельно. При использовании фланцев необходимо применять дополнительный уплотнитель, чтобы сохранить класс IP67. Монтажная пластина регулируется по глубине - удобно при установке габаритных компонентов. Все входы для кабелей рассчитаны под метрические резьбы, подходят под стандартные кабельные вводы M20, M25, M32.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60529 (защита IP67) и EN 62208 (стандарт для электрооборудования в корпусах). Ударопрочность IK09 подтверждает соответствие EN 62262. Материал поликарбонат не поддерживает горение и соответствует нормам UL94 V-0. Сертификаты на продукцию DKC доступны в технической документации производителя.

Преимущества

• Прозрачная крышка - контроль состояния оборудования без вскрытия, снижает время обслуживания
• Высокая ударопрочность IK09 - устойчив к случайным повреждениям, вандализму, падающим предметам
• Устойчивость к УФ-излучению - не желтеет и не хрупнет на солнце
• Регулируемая монтажная пластина - гибкость при сборке, подходит для разного оборудования
• Возможность соединения в ряд - экономия места при групповой установке нескольких корпусов
• Поликарбонат - легче металла, не требует антикоррозийной обработки

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP67 допускает лишь временное воздействие
• Не следует использовать в средах с агрессивными химическими веществами (кислоты, растворители)
• При монтаже на столб требуется дополнительный крепеж - он не включен в базовую комплектацию
• Открытые кабельные вводы должны быть заполнены уплотнителями - иначе нарушается степень защиты
• Не рекомендуется для установки в местах с частыми температурными колебаниями выше +40C или ниже −40C

Примеры использования

• Электрошкаф на уличном столбе для счетчиков и коммутационных аппаратов
• Защитный корпус для PLC-контроллеров на конвейере в цеху с высокой влажностью
• Распределительный щит для освещения парковой территории
• Корпус для терморегулятора системы отопления на фасаде здания
• Объекты водоснабжения и канализации - защита клапанов и датчиков давления

Практические советы

• Перед монтажом проверьте, что все кабельные вводы закрыты уплотнителями - даже один открытый вход снижает IP-класс
• При использовании фланцев всегда применяйте дополнительный силиконовый или полиуретановый уплотнитель - это предотвращает протечки
• При установке на столб используйте кронштейны, совместимые с диаметром столба - корпус имеет стандартные отверстия под болты M8
• При необходимости расширения системы - соединяйте корпуса RAM box, DKC в ряд, соблюдая шаг между ними минимум 10 мм для вентиляции
• Чистите прозрачную крышку мягкой тканью с водой - не используйте ацетон и жесткие щетки
• Проверяйте плотность прилегания крышки после каждого обслуживания - убедитесь, что уплотнитель не смещен
