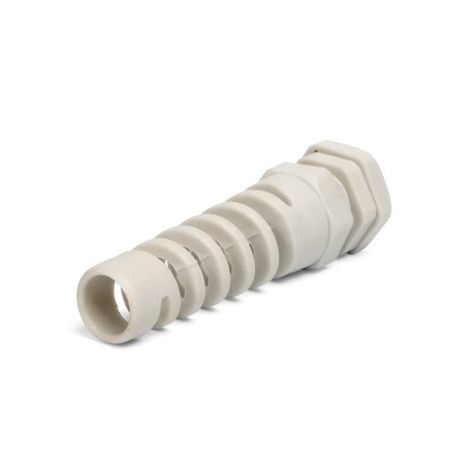

Кабельный ввод спиральный PG-R-11 (Fortisflex) - 80028 КВТ

Ввод кабельный PG-R 11 (5-10 мм) спиральный герметичный от Fortisflex и КВТ обеспечивает надёжную герметизацию кабелей диаметром 5–10 мм в электрооборудовании. Благодаря высокой степени защиты IP68, материалу полиамид и конструктивным особенностям, этот ввод подходит для жёстких условий эксплуатации — от холодных улиц до нагреваемых камер.

Назначение и область применения

Ввод кабельный PG-R 11 (5-10 мм) спиральный герметичный предназначен для безопасного прохода кабелей через стенки электрических шкафов, распределительных щитов, станков и другого оборудования. Применяется там, где важна защита от пыли, влаги, механических повреждений и перегибов — например, в промышленной автоматике, на транспорте, в пищевой и химической отраслях.

Технические характеристики

• Резьба: 11 PG — совместима со стандартными отверстиями под PG-резьбу
• Диаметр кабеля: 5–10 мм — подходит для одножильных и многожильных кабелей указанного размера
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид PA (нейлон 6.6) — самозатухающий, устойчив к УФ-излучению, без галогенов
• Материал уплотнения: неопрен — эластичный, устойчив к маслам, топливу и температурным колебаниям
• Температура эксплуатации: от –40 °C до +100 °C — работает в экстремальных условиях
• Электрическая прочность: 60 кВ/мм — высокая изоляционная способность
• Удельное сопротивление: 1×10¹² Ом·см — минимальная проводимость, исключает утечки тока
• Длина резьбы: 8 мм — достаточна для плотного зацепления в металлическом или пластиковом корпусе
• Размер шестигранника: 23,7 мм — удобен для затяжки стандартным ключом
• Цвет: белый — отличается от серого цвета в некоторых описаниях, соответствует реальному исполнению
• Исполнение: прямолинейный — не требует изгибов при установке
• Разъемный сальник: да — позволяет менять кабели без замены всего ввода
• Наличие контргайки: да — фиксирует положение в корпусе
• Разгрузка натяжения: да — снижает нагрузку на жилы кабеля
• Защита от перегиба: да — хвостовик предотвращает излом проводов внутри
• Защитная мембрана: да — блокирует проникновение пыли даже при открытом доступе

Совместимость и монтаж

Ввод кабельный PG-R 11 (5-10 мм) спиральный герметичный устанавливается в подготовленное отверстие диаметром, соответствующее резьбе 11 PG. Для точного сверления рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, с использованием матриц НМПО-PG. После установки затяните гайку ключом на 23,7 мм — на ней есть метка для быстрого определения нужного инструмента. Контргайка фиксирует положение, а стопорные засечки на гайке предотвращают самоотвинчивание при вибрации. Уплотнение адаптируется к круглым и плоским кабелям — можно использовать как силовые, так и сигнальные провода.

Безопасность и стандарты

Ввод кабельный PG-R 11 (5-10 мм) спиральный герметичный изготовлен без галогенов, что делает его безопасным при возгорании — не выделяет токсичных паров. Соответствует требованиям к электробезопасности благодаря высокой электрической прочности и удельному сопротивлению. Сертифицирован для работы в средах с маслами, топливом и агрессивными жидкостями. Степень защиты IP68 подтверждает возможность эксплуатации во влажных и запылённых помещениях, в том числе с периодическим мытьём.

Преимущества

• Высокая герметичность IP68 — выше, чем у большинства аналогов с IP67
• Удобство обслуживания — разборная конструкция позволяет заменить кабель без демонтажа ввода
• Устойчивость к температурным скачкам — сохраняет форму и функциональность от –40 °C до +100 °C
• Защита от перегиба — продлевает срок службы кабеля, особенно в местах выхода из ввода
• Противоскручивающая система — стопорные засечки и контргайка исключают случайное ослабление
• Поддержка плоских кабелей — расширяет возможности применения в слаботочных системах

Ограничения применения

• Не предназначена для кабелей с диаметром менее 5 мм или более 10 мм — возможна потеря герметичности
• Не подходит для постоянного давления воды выше уровня погружения — IP68 не гарантирует работу под высоким гидростатическим давлением
• Полиамидный корпус чувствителен к некоторым растворителям (например, ацетону, бензолу) — избегайте контакта с агрессивными химикатами
• Не используется в качестве основного крепления кабеля — требуется внешняя фиксация при значительном натяжении

Примеры использования

• Ввод кабелей питания и управления в промышленных контроллерах и частотных преобразователях
• Проходы в корпуса насосов, компрессоров и станков с ЧПУ
• Герметизация сигналов от датчиков в агрессивных средах (пищевые цеха, химические производства)
• Монтаж в наружных щитах, где возможны осадки, мойка или повышенная влажность
• Автомобильные и железнодорожные системы — устойчив к вибрациям и перепадам температур

Практические советы

• Перед установкой проверьте диаметр кабеля — он должен входить в диапазон 5–10 мм без чрезмерного натяжения или люфта
• При работе с плоскими кабелями ориентируйте широкую сторону перпендикулярно оси ввода — так лучше работает уплотнение
• Используйте только рекомендованные прессы и матрицы — некорректное отверстие нарушит герметичность
• Не затягивайте гайку слишком сильно — это может деформировать уплотнение и повредить кабель
• При необходимости замены кабеля — просто открутите гайку, выньте старый провод, вставьте новый и снова закрутите
• Храните в сухом месте — хотя материал устойчив к УФ, долгое воздействие солнца может изменить цвет и немного снизить эластичность
