Сальник PGM 11 метал. диаметр проводника 5-10мм IP68 IEK | YSA50-10-18-68-K23

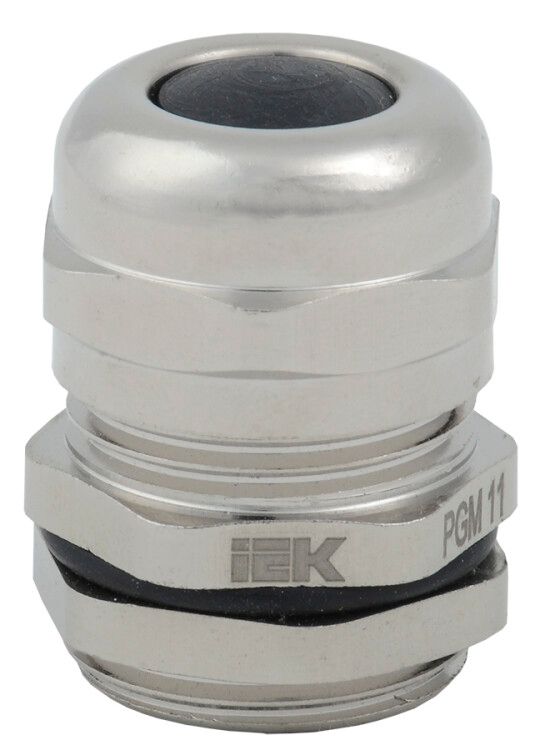

Сальник PGM 11 металлический диаметр проводника 5–10 мм IP68 от IEK предназначен для герметичного ввода кабелей в электрооборудование, обеспечивая защиту от пыли, влаги и механических воздействий. Этот сальник PGM 11 подходит для установки в щитовые шкафы, распределительные устройства и другие системы, где важна надёжная герметизация.

Назначение и область применения

Сальник PGM 11 металлический диаметр проводника 5–10 мм IP68 используется для безопасного прохода кабелей через стенки электрощитов, панелей управления, оборудования на открытых площадках и в агрессивной среде. Он защищает кабель от перегибов, истирания и внешних факторов, одновременно предотвращая попадание воды и пыли внутрь корпуса.

Технические характеристики

• Тип: Прямолинейный сальник с резьбой
• Диапазон диаметров кабеля: 5–10 мм
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: Латунь с никелированным покрытием - устойчив к коррозии и механическому износу
• Резьба: M18,3×1,5 - совместима со стандартными отверстиями в щитах
• Длина резьбы: 8,7 мм
• Уплотнение: Кольцо из неопрена - эластичное, долговечное, работает при экстремальных температурах
• Температурный диапазон: –40…+100 C - подходит для холодных регионов и нагреваемых зон
• Наличие контргайки: Да - позволяет жестко закрепить сальник и исключить самоотвинчивание
• Цвет: Естественный (серебристый, благодаря никелю)
• Гарантия: 12 месяцев

Совместимость и монтаж

Сальник PGM 11 металлический диаметр проводника 5–10 мм IP68 устанавливается в подготовленное резьбовое отверстие диаметром 18,3 мм. Для монтажа требуется трубный (газовый) ключ. После вставки кабеля затяните уплотнительную гайку до плотного прилегания к кабелю, затем зафиксируйте корпус контргайкой. Не используйте силовой инструмент - перетяжка может деформировать уплотнитель.

Безопасность и стандарты

Сальник соответствует требованиям к степени защиты IP68, что подтверждает его способность работать во влажных, запылённых и подземных условиях. Материалы (латунь, неопрен) не выделяют токсичных веществ при работе. Никелированное покрытие снижает риск электрохимической коррозии в агрессивной среде.

Преимущества

• Высокая степень защиты IP68 - выше, чем у большинства аналогов (обычно IP67)
• Никелированная латунь - прочнее и долговечнее, чем пластик или цинкованная сталь
• Контргайка обеспечивает надёжную фиксацию даже при вибрациях
• Неопреновая прокладка сохраняет эластичность при минусовых температурах
• Поддерживает широкий диапазон температур - годится для промышленных и уличных объектов

Ограничения применения

• Не предназначено для кабелей с диаметром менее 5 мм или более 10 мм - возможна потеря герметичности
• Не рекомендуется использовать в местах постоянного контакта с открытым пламенем или высокими температурами свыше +100 C
• Не подходит для кабелей с жёсткой бронированной оболочкой - уплотнитель рассчитан на мягкие и гибкие изоляционные оболочки
• Запрещено применять с кабелями, имеющими внешний диаметр меньше минимального - это вызывает проскальзывание и протечки

Примеры использования

• Ввод кабелей питания в промышленные электрощиты на заводах
• Герметизация входов в распределительные пункты на улице
• Подключение датчиков и исполнительных механизмов в системах автоматизации
• Оборудование для пищевой и химической промышленности, требующее частой мойки
• Аппараты в помещениях с повышенной влажностью - теплицы, бассейны, насосные станции

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен точно попадать в диапазон 5–10 мм. Если кабель слишком тонкий, используйте термоусадку вокруг него перед введением в сальник.
• При монтаже в вертикальном положении всегда затягивайте контргайку - это предотвратит сползание сальника под собственным весом.
• Не применяйте смазки или масла на уплотнителе - они размягчают неопрен и нарушают герметизацию.
• При замене старого сальника - осмотрите резьбу в корпусе. Если она повреждена, замените весь элемент, а не только уплотнитель.
• Сальник PGM 11 металлический диаметр проводника 5–10 мм IP68 от IEK совместим с большинством стандартных щитов, но убедитесь, что толщина стенки не превышает 8,7 мм - иначе резьба не войдёт полностью.
