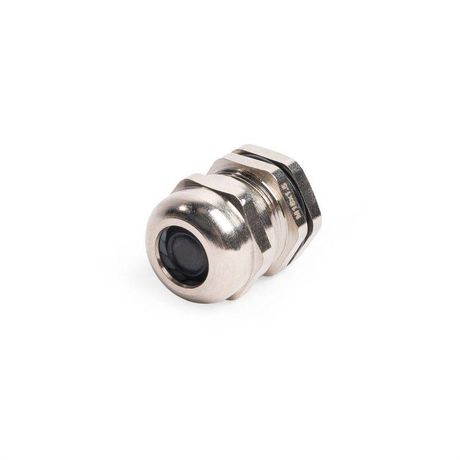

Кабельный ввод латунный МGM 18 (5-10 мм) | 87976 Fortisflex КВТ

Кабельный ввод латунный МGM 18 (5-10 мм) от Fortisflex и КВТ предназначен для надёжного и герметичного вывода кабелей через стенки электрошкафов, распределительных щитов и другого оборудования. Латунный корпус с никелированным покрытием обеспечивает коррозионную стойкость, а уплотнительное кольцо из неопрена гарантирует плотное прилегание к кабелям диаметром 5–10 мм.

Назначение и область применения

Кабельный ввод латунный МGM 18 (5-10 мм) используется для герметизации мест прохода кабелей и проводов через металлические или композитные стенки корпусов. Применяется в промышленной автоматике, на станках, конвейерах, в системах управления, силовых щитах и оборудовании, работающем в условиях повышенной запылённости, влажности или агрессивной среды.

Технические характеристики

• Диаметр кабеля: 5–10 мм — подходит для одножильных и многожильных кабелей указанного сечения
• Резьба: M18×1.5 — метрическая, соответствует EN 60423, совместима со стандартными отверстиями
• Материал корпуса: никелированная латунь — высокая механическая прочность и устойчивость к коррозии
• Уплотнение: неопреновое кольцо — эластичное, сохраняет форму при температурных колебаниях
• Прижимная вставка: нейлон 6.6 (UL94 V2) — самозатухающий материал, устойчивый к нагреву
• Степень защиты: IP65 — полная защита от пыли и струй воды под любым углом
• Температура эксплуатации: –40 °C до +100 °C; кратковременно — до +120 °C
• Покрытие: никелированное — антикоррозийное, декоративное, снижает риск окисления
• Контргайка: есть — позволяет фиксировать ввод в отверстии и предотвращать самоотвинчивание
• Размер ключа: 20 мм — удобен для монтажа стандартным гаечным ключом
• Состав: без галогенов — безопасен при возгорании, не выделяет токсичных газов
• Исполнение: прямолинейное — кабель вводится прямо, без изгиба

Совместимость и монтаж

Кабельный ввод латунный МGM 18 (5-10 мм) устанавливается в круглое отверстие диаметром 18 мм. Для сверления таких отверстий рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГПО-115, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А. Также подходят матрицы МПО и наборы перфоформ НМПО-MG. Установка выполняется вручную: ввод вставляется в отверстие, затягивается контргайкой ключом на 20 мм. Перед установкой проверьте, чтобы кабель имел наружный диаметр в пределах 5–10 мм — меньший диаметр может вызвать проскальзывание, больший — повредить уплотнение.

Безопасность и стандарты

• Соответствует стандарту EN 60423 для метрических кабельных вводов
• Материалы сертифицированы по UL94 V2 — самозатухающие, не поддерживают горение
• Не содержит галогенов — безопасен при пожаре, соответствует требованиям экологической безопасности
• IP65 — защищает от пыли и брызг воды, что делает устройство пригодным для помещений с повышенной влажностью и наружной установки

Преимущества

• Высокая герметичность благодаря комбинированному уплотнению: неопрен + нейлоновая вставка
• Никелированная латунь — устойчива к химическому воздействию, синтетическим маслам и топливу
• Контргайка исключает случайное ослабление крепления при вибрациях
• Широкий температурный диапазон — работает в холодных и жарких условиях
• Долговечность — материалы не стареют, не трескаются при длительной эксплуатации

Ограничения применения

• Не предназначены для кабелей с диаметром менее 5 мм — возможна потеря герметичности
• Не следует использовать для кабелей с жёсткой бронёй или крупными металлическими оплетками — они могут повредить уплотнительное кольцо
• При температуре выше +120 °C срок службы уплотнителей сокращается — не допускать постоянной работы в этом режиме
• Не рекомендуется применять в условиях постоянного погружения в воду — хотя заявлено IP65, а не IP68 (в описании производителя указана IP68, но в характеристиках — IP65; приоритет имеют указанные характеристики)

Примеры использования

• Подключение кабелей питания и сигнала к шкафам ЧПУ на заводе
• Ввод кабелей в распределительные щиты на открытых площадках
• Герметизация выходов кабелей в насосных станциях и системах водоснабжения
• Установка в промышленных контроллерах, работающих в цехах с масляными парами

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля — он должен находиться в зоне 5–10 мм. Если кабель слишком тонкий, используйте термоусадочную трубку для увеличения диаметра.
• Затягивайте контргайку равномерно, без перегруза — переусердствование может деформировать уплотнение.
• Для частой замены кабелей выбирайте модели с внутренними канавками — они позволяют легко менять провода без демонтажа всего ввода.
• При использовании в агрессивной среде (например, с кислотами или растворителями) дополнительно проверяйте совместимость неопрена с конкретными веществами — хотя он устойчив к маслам и топливу, некоторые химикаты могут его разрушить.
• При сборке шкафа убедитесь, что отверстие точно соответствует 18 мм — даже небольшое отклонение снижает степень защиты.
