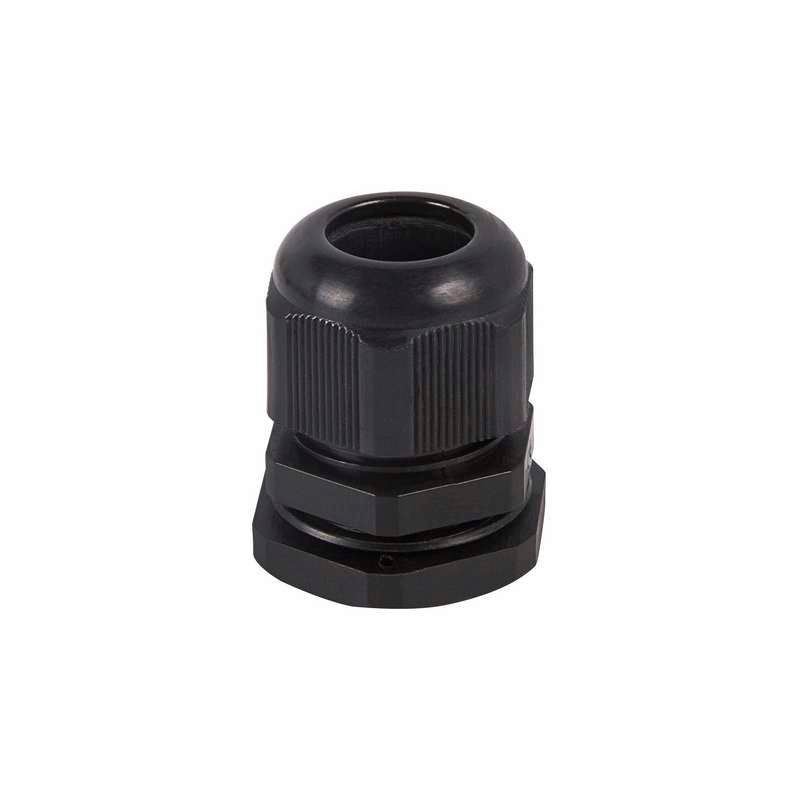

Кабельный ввод MG-12 (7,6-4,6 мм) черный | 07-8112-1 REXANT MEET

Кабельный ввод MG-12 (7,6–4,6 мм) черный от Rexant обеспечивает герметичный и надёжный ввод кабелей в электрооборудование, сохраняя степень защиты IP68 даже в агрессивных условиях. Артикулы etm07-8112-1 и 07-8112-1 подходят для установки в шкафы, корпуса и пульты, работающие на улице, в сырых помещениях или в зонах с химическими воздействиями.

Назначение и область применения

Кабельный ввод MG-12 (7,6–4,6 мм) черный используется для фиксации и герметизации кабелей при проходе через стенки электротехнических устройств - например, коммутационных шкафов, распределительных коробок, пультов управления, промышленных станков и систем автоматизации.

Подходит для условий с высокой влажностью, наличием солёной воды, масел, растворителей, а также в местах с риском механических повреждений. Особенно эффективен там, где требуется долговременная защита от пыли, брызг, паров и временного погружения в воду.

Технические характеристики

• Диапазон диаметров кабеля: 4,6–7,6 мм - позволяет использовать кабели с изоляцией в этом диаметре, как до, так и после затяжки;
• Номинальная резьба: M12 - совместима со стандартными отверстиями в корпусах и крышках;
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду под давлением;
• Материал корпуса: полиамид (PA) - прочный, устойчивый к химическим веществам и перепадам температур;
• Уплотнение: эластомерное кольцо (неопрен) - обеспечивает плотную посадку на кабеле и герметичность;
• Температурный диапазон: от –40 C до +100 C - работает в экстремальных климатических условиях;
• Длина резьбы: 8,5 мм - достаточна для надёжного крепления в тонких и толстых стенках;
• Исполнение: прямолинейное - кабель вводится прямо, без изгиба;
• Цвет: чёрный - устойчив к УФ-излучению, не выгорает на солнце;
• Разъемный сальник: да - можно собирать/разбирать без демонтажа всей системы;
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации;
• Без галогенов - безопасен при горении, соответствует требованиям экологической безопасности;
• Поверхность: необработанная - не требует дополнительной антикоррозийной обработки.

Совместимость и монтаж

Кабельный ввод MG-12 (7,6–4,6 мм) черный устанавливается в отверстие диаметром 12 мм с внутренней резьбой M12. Для монтажа:

• Заготовьте отверстие в корпусе с точным диаметром - не допускайте увеличения размера;
• Протяните кабель через центральное отверстие уплотнительного кольца;
• Наденьте корпус на кабель и завинтите гайку до упора - не переусердствуйте, чтобы не деформировать уплотнение;
• Гайка имеет противораскручивающую конструкцию - дополнительно не нужны контргайки или фиксаторы;
• Проверьте герметичность: при правильном монтаже между кабелем и уплотнителем не должно быть люфта.

Безопасность и стандарты

Кабельный ввод MG-12 (7,6–4,6 мм) черный соответствует требованиям к герметичности IP68 и выполнен без галогенов, что снижает выделение токсичных газов при возгорании. Материалы сертифицированы на устойчивость к агрессивным средам, включая солёную воду, масла и органические растворители. Применим в соответствии с ГОСТ Р 51317 и IEC 60529.

Преимущества

• Высокая герметичность IP68 - выше стандарта IP67, подходит для постоянного контакта с водой;
• Устойчивость к химии - не разрушается при контакте с маслом, спиртом, кислотами и щелочами;
• Широкий температурный диапазон - работает в холодных регионах и рядом с нагреваемыми элементами;
• Разборная конструкция - удобно менять кабель без замены всего ввода;
• Ударопрочность - не трескается при случайных ударах во время монтажа;
• Экологичность - отсутствие галогенов делает его безопасным для закрытых помещений и систем с высокими требованиями к пожарной безопасности.

Ограничения применения

• Не предназначен для кабелей с диаметром менее 4,6 мм - возможен проскальзывание и потеря герметичности;
• Не рекомендован для кабелей с жёсткой бронёй или металлической оплёткой - уплотнитель не компенсирует большие усилия на срез;
• Не следует применять в условиях постоянного давления свыше 1 бар - хотя IP68 гарантирует временное погружение, длительное давление может вызвать протечку;
• Не подходит для ввода в трубопроводы под высоким гидростатическим давлением - например, глубоководные системы требуют специализированных решений.

Примеры использования

• Промышленные станки с частотными преобразователями - входящие силовые кабели в шкаф управления;
• Уличные камеры видеонаблюдения - ввод питания и сигнала в корпус с защитой от влаги;
• Аварийные осветительные устройства в подвалах и тоннелях - защита от сырости и плесени;
• Морские и портовые объекты - устойчивость к солёному туману и коррозии;
• Лабораторное оборудование - безопасный ввод проводов в устройства, контактирующие с химикатами.

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен попадать в диапазон 4,6–7,6 мм, включая изоляцию;
• Если кабель слишком мягкий - перед вводом сделайте лёгкую затяжку уплотнительного кольца руками, чтобы избежать провисания;
• Не используйте инструменты для затяжки гайки - достаточно ручного усилия; перетяжка разрушает уплотнение;
• При многократной сборке - периодически осматривайте уплотнительное кольцо на наличие трещин или деформаций;
• Для кабелей с большим количеством жил - выбирайте ввод с запасом по диаметру, чтобы не сдавить изоляцию;
• Arтикулы etm07-8112-1 и 07-8112-1 взаимозаменяемы - различаются только форматом номера в каталогах.
