Кабельный ввод латунный МGM 12 (4-8 мм) | 88157 Fortisflex КВТ

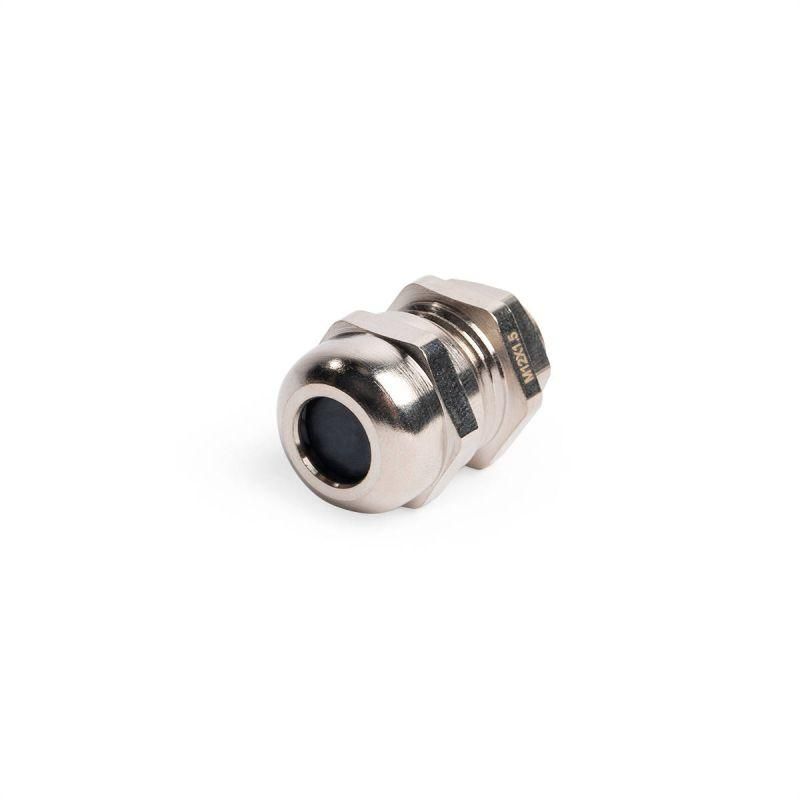

Ввод кабельный латунный МGM 12 (4-8 мм) от Fortisflex и КВТ обеспечивает надёжную герметизацию кабелей диаметром 4–8 мм в электрощитах и оборудовании. Латунный корпус с никелированным покрытием и уплотнительными элементами из неопрена гарантируют долговечность даже в агрессивной среде.

Назначение и область применения

Ввод кабельный латунный МGM 12 (4-8 мм) предназначен для герметичного прохода кабелей через стенки электрошкафов, распределительных щитов, корпусов автоматики и промышленного оборудования. Подходит для установки в условиях повышенной запылённости, влажности, на открытом воздухе или в помещениях с химически активной средой. Часто используется на станках, конвейерах, насосных станциях и системах управления.

Технические характеристики

• Материал корпуса: никелированная латунь — коррозионностойкая, механически прочная основа;
• Диапазон диаметров кабеля: 4–8 мм — подходит для силовых и сигнальных кабелей стандартного исполнения;
• Степень защиты: IP65 — полная защита от пыли и струй воды под давлением; согласно описанию производителя возможна временная защита IP68 при погружении;
• Температурный режим: от –40 °C до +100 °C, кратковременно выдерживает до +120 °C;
• Уплотнение: два кольца из неопрена + нейлоновая прижимная вставка — обеспечивают плотное прилегание к любому кабелю в заданном диапазоне;
• Резьба: метрическая, соответствует EN 60423 — совместима со стандартными отверстиями и фланцами;
• Длина резьбы: 6 мм — достаточна для надёжного крепления в стенках до 5 мм толщиной;
• Размер ключа: 14 мм — удобный для стандартных рожковых или накидных ключей;
• Покрытие: никелированное — антикоррозийное, эстетичное, легко моется;
• Состав: безгалогенный — безопасен при возгорании, не выделяет токсичных паров;
• Исполнение: прямолинейное — компактная форма для плотной укладки в шкафах.

Совместимость и монтаж

Ввод кабельный латунный МGM 12 (4-8 мм) устанавливается в подготовленное круглое отверстие диаметром 12 мм. Для сверления рекомендуются гидравлические системы пробивки: ПГПО-60, ПГПО-60А, ПГПО-115, ПГРО-60А и аналоги. Также подходят матрицы МПО и наборы НМПО-MG. После проделывания отверстия ввод вставляется внутрь, закручивается накидной гайкой с помощью ключа на 14 мм. Уплотнительные кольца самонастраиваются вокруг кабеля — не требуют точного подбора по диаметру внутри указанного диапазона.

Безопасность и стандарты

• Соответствует требованиям EN 60423 для кабельных вводов;
• Не содержит галогенов — соответствует нормам безопасности при пожаре (EN 60754-2);
• Уплотнители из неопрена и нейлона 6.6 по UL94 V2 — устойчивы к воспламенению;
• Выдерживает температурные нагрузки до +120 °C кратковременно — допустимо использование в зонах с локальным нагревом.

Преимущества

• Никелированная латунь — сочетает прочность меди и антикоррозийные свойства никеля;
• Двухэлементное уплотнение (неопрен + нейлон) — обеспечивает герметичность даже при колебаниях диаметра кабеля в пределах 4–8 мм;
• Отсутствие галогенов — снижает риск образования ядовитых веществ при повреждении изоляции;
• Устойчивость к маслам, бензину, дизтопливу — идеально для промышленных объектов с гидравликой и топливными системами;
• Простота монтажа — не нуждается в специальных инструментах кроме ключа на 14 мм и устройства для пробивки отверстия.

Ограничения применения

• Не предназначены для кабелей диаметром менее 4 мм или более 8 мм — при выходе за границы теряется герметичность;
• Не следует использовать в условиях постоянного погружения в жидкости — хотя заявлено IP68, длительное погружение может вызвать просачивание через материалы;
• Не рекомендован для высокочастотных сигналов без экранирования — сам ввод не является экраном, лишь герметично выводит кабель;
• Запрещено применять при температурах выше +120 °C — даже кратковременные превышения могут деформировать уплотнители.

Примеры использования

• Подключение кабелей питания и управления к частотному преобразователю в цеху;
• Ввод сигнальных кабелей в щит управления технологической линии;
• Проход кабеля через металлический корпус насосной станции в условиях сырости;
• Фиксация кабеля в распределительном пункте на открытой площадке с высокой запылённостью.

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен точно попадать в интервал 4–8 мм. Если кабель слишком тонкий, используйте дополнительную изоляцию или переходник;
• При использовании многожильных кабелей с жесткой оболочкой — слегка подтяните накидную гайку после первоначального затягивания, чтобы улучшить контакт уплотнителей;
• Для монтажа в тонких панелях (менее 3 мм) убедитесь, что резьба 6 мм полностью заходит — иначе будет недостаточно усилия для герметизации;
• Чистите поверхность отверстия перед установкой — грязь и заусенцы нарушают герметичность;
• Ввод кабельный латунный МGM 12 (4-8 мм) можно использовать в составе серийных решений от Fortisflex и КВТ — совместим с другими элементами их линейки.
