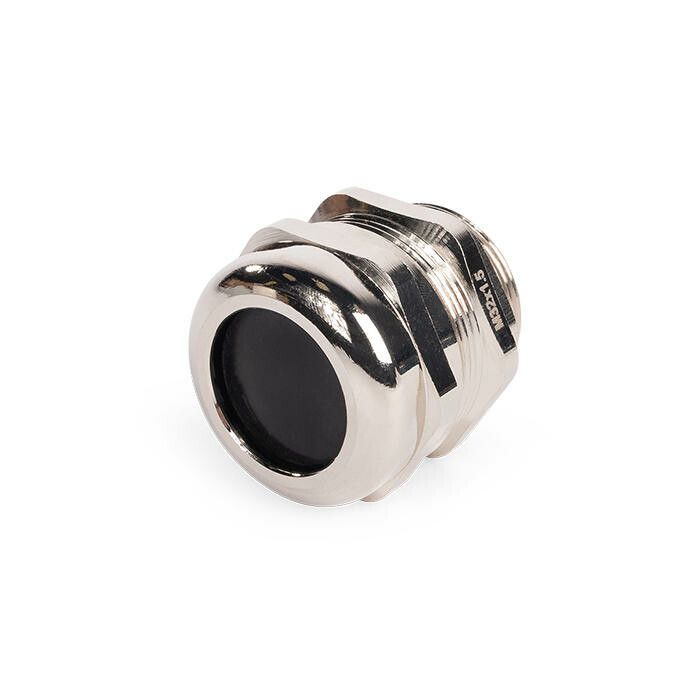

Ввод кабельный латунный МGM-L 12 (3-6.5 мм) | 88614 Fortisflex КВТ

Ввод кабельный латунный МGM-L 12 (3-6.5 мм) от Fortisflex и КВТ предназначен для надёжного и герметичного прохода кабелей через стенки электрощитов и распределительных устройств. Артикул 88614 обеспечивает защиту IP68, совместим с кабелями диаметром 3–6,5 мм и рассчитан на работу в суровых условиях.

Назначение и область применения

Ввод кабельный латунный МGM-L 12 (3-6.5 мм) используется для вывода кабелей из электрощитов, шкафов управления, автоматических систем и другого промышленного оборудования. Применяется там, где важна герметичность, устойчивость к влаге, пыли и химическим веществам - например, на производствах с высокой запылённостью, в пищевой промышленности, на насосных станциях, в системах автономной автоматизации.

Технические характеристики

• Диапазон диаметров кабелей: 3–6,5 мм
• Материал корпуса, гайки и накидной гайки: никелированная латунь
• Прижимная вставка: нейлон 6.6 (UL94 V2)
• Уплотнители: неопрен (эластомер, устойчивый к температуре и химикатам)
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Резьба: метрическая, соответствует EN 60423
• Рабочая температура: от –40 C до +100 C; кратковременно выдерживает +120 C
• Устойчивость к синтетическим маслам, бензину, дизтопливу и другим агрессивным жидкостям
• Длина резьбы: увеличенная - для фиксации в толстых стенках щитового оборудования

Совместимость и монтаж

Ввод кабельный латунный МGM-L 12 (3-6.5 мм) устанавливается в подготовленное круглое отверстие диаметром 12 мм. Для сверления таких отверстий рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А. Также подходят матрицы МПО и наборы перфоформ НМПО-PG / НМПО-MG. Установка выполняется путём введения корпуса в отверстие и затяжки накидной гайки снаружи. Прижимная вставка и неопреновые кольца плотно обжимают кабель, исключая зазоры. Герметизация достигается за счёт комбинированной системы: пластиковая вставка деформируется под давлением, резиновое кольцо создаёт уплотнение по поверхности кабеля.

Безопасность и стандарты

• Соответствие стандарту EN 60423 на метрическую резьбу
• Материал прижимной вставки сертифицирован по UL94 V2 - самозатухающий нейлон
• IP68 - подтверждена герметичность при погружении в воду на длительное время
• Не содержит свинец и другие токсичные компоненты, соответствует RoHS

Преимущества

• Никелированная латунь обеспечивает коррозионную стойкость и долгий срок службы даже в агрессивной среде
• Удлинённая резьба позволяет надёжно закрепить изделие в толстых металлических панелях
• Композитная уплотнительная система (нейлон + неопрен) гарантирует герметичность при любых колебаниях температуры
• Защитная мембрана внутри предотвращает проникновение пыли даже при отсутствии кабеля
• Высокая механическая прочность - не трескается при ударах и вибрациях

Ограничения применения

• Не предназначены для установки в отверстия меньшего диаметра - требуют точного сверления 12 мм
• Не следует использовать с кабелями диаметром менее 3 мм - возможен недостаточный контакт уплотнителей
• При температурах выше +120 C материал уплотнений теряет эластичность - допускается лишь кратковременный нагрев
• Не рекомендуется применять в условиях постоянного давления воды выше нормы IP68 (например, глубоководные системы)

Примеры использования

• Ввод силовых кабелей в щиты управления станков ЧПУ
• Проход кабелей датчиков в водонагревательных установках
• Подключение кабелей к распределительным пунктам на открытых площадках
• Интеграция в системы автоматического полива с частым контактом с влагой
• Электрооборудование в пищевых цехах, где требуется регулярная мойка под давлением

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен находиться в пределе 3–6,5 мм. Слишком тонкий кабель не будет плотно прижат, слишком толстый - повредит уплотнители.
• Используйте только указанные гидравлические прессы и матрицы для сверления отверстий - некорректный размер нарушит герметичность.
• Затягивайте накидную гайку руками до упора, затем слегка доверните ключом - переусиливать нельзя, чтобы не деформировать резьбу.
• Если кабель меняется часто - выбирайте модели с внутренними резиновыми кольцами, они лучше адаптируются к разному сечению.
• При хранении избегайте прямого солнечного света - неопрен со временем стареет под УФ-излучением.
