Сальник - Зажим кабельный с контргайкой IP68 PG7 диаметр кабеля 3 6.5мм | 52500 DKC ДКС

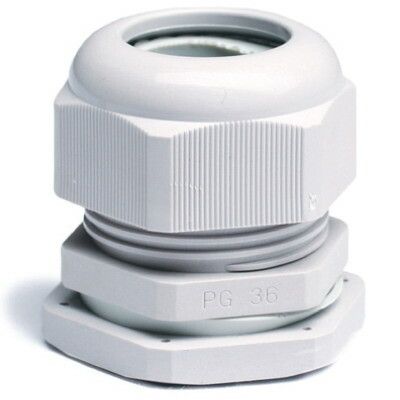

Ввод кабельный с контргайкой DKC (ДКС) артикул 52500 из серии Express предназначен для герметичного ввода кабелей в электрощиты, распределительные коробки и другие устройства, обеспечивая степень защиты IP68. Он сочетает надежную фиксацию, ударопрочность и совместимость с плоскими и круглыми кабелями диаметром 3–6,5 мм.

Назначение и область применения

Этот кабельный ввод используется для вывода кабелей через стенки электротехнических шкафов, щитов, распаечных коробок и других корпусов. Применяется там, где требуется высокая защита от пыли, воды и механических воздействий. Подходит для внутренней проводки в помещениях, монолитного бетонирования, а также для открытой прокладки на фасадах зданий благодаря атмосферостойкости материала. Часть системы Express — идеально дополняет трубы и аксессуары этой серии.

Технические характеристики

• Резьба: PG7 (M14x1,5) — стандартизированная резьба для кабельных вводов
• Диапазон диаметров кабеля: 3–6,5 мм — подходит для большинства малогабаритных силовых и сигнальных кабелей
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Материал: полиамид — прочный, химически стойкий, не содержит галогенов
• Температурный диапазон: от –25 °C до +60 °C — работает в условиях холодных и теплых помещений
• Уплотнение: многослойное уплотнительное кольцо — обеспечивает плотное прилегание к кабелю любого профиля
• Длина резьбы: 8 мм — достаточна для надежной фиксации в стенках до 6 мм толщиной
• Размер ключа: 18 мм — удобен для затяжки стандартным гаечным ключом
• Цвет: светло-серый — соответствует цветовой гамме корпусов серии Express
• Ударопрочность: да — выдерживает механические нагрузки при монтаже и эксплуатации
• Заземление/потенциал: не предусмотрено — не является элементом заземления

Совместимость и монтаж

Кабельный ввод DKC 52500 совместим с любыми корпусами, имеющими резьбу PG7. Устанавливается в отверстие диаметром 14 мм. Для монтажа:

• Проденьте кабель через центральное отверстие ввода;
• Наденьте контргайку на кабель перед установкой;
• Вставьте ввод в отверстие корпуса и закрутите основную гайку до упора ключом на 18 мм;
• Затяните контргайку против часовой стрелки, чтобы зафиксировать положение и предотвратить самопроизвольное ослабление.

Поддерживает ввод как круглых, так и плоских кабелей — уплотнительное кольцо автоматически адаптируется к форме. Не требует специальных инструментов — достаточно обычного гаечного ключа.

Безопасность и стандарты

• Соответствует требованиям IEC 60529 (классификация IP68)
• Выполнено без галогенов — безопасно при возгорании, не выделяет токсичных паров
• Обладает взрывобезопасностью — может применяться в средах с риском воспламенения
• Материал полиамид — устойчив к старению, маслам, растворителям

Преимущества

• Двойная фиксация — основная гайка и контргайка исключают самооткручивание даже при вибрациях
• Герметизация без дополнительных материалов — уплотнительное кольцо уже встроенное
• Универсальная форма — один ввод подходит и для круглого, и для плоского кабеля
• Высокая механическая прочность — материал и конструкция выдерживают нагрузки при сборке и эксплуатации
• Совместимость с системой Express — легко интегрируется в готовые решения ДКС

Ограничения применения

• Не предназначена для кабелей диаметром менее 3 мм — возможен проскальзывание и потеря герметичности
• Не рекомендован для кабелей более 6,5 мм — не обеспечит плотного прижатия уплотнителем
• Не подходит для кабелей с жесткой броней или металлической оплеткой — может повредить уплотнительное кольцо
• Не является заземляющим элементом — для заземления нужен отдельный контакт
• Не рассчитана на постоянное давление выше атмосферного — только для статической герметизации

Примеры использования

• Ввод питания в распределительный щиток на фасаде здания
• Подключение датчиков и исполнительных механизмов в контроллеры на производстве
• Прокладка сигнальных кабелей в монолитных бетонных конструкциях
• Сборка кабеленесущих систем в пищевой и фармацевтической промышленности (благодаря отсутствию галогенов)
• Монтаж в шкафы управления насосными станциями, где есть повышенная влажность

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля — он должен попадать в диапазон 3–6,5 мм. Если кабель слишком мягкий, используйте втулку для усиления формы.
• При использовании нескольких вводов в одном корпусе соблюдайте минимальный интервал между ними — не менее 10 мм, чтобы не ослабить стенку.
• Не перетягивайте гайку — после легкого усилия ключом на 18 мм дальнейшая затяжка не увеличивает герметичность, а рискует повредить резьбу или уплотнитель.
• Для кабелей с тонкой изоляцией (например, многожильные сигналы) лучше использовать вводы с мягким уплотнением — этот тип подходит, но осторожно подходите к выбору кабеля.
• Артикул 52500 — часть серии Express; если вы собираете всю систему, выбирайте все компоненты из одной серии для гарантии совместимости.
