Сальник - Зажим кабельный с контргайкой IP68 PG7 диаметр кабеля 3 6.5мм (розница) | 52500R DKC ДКС

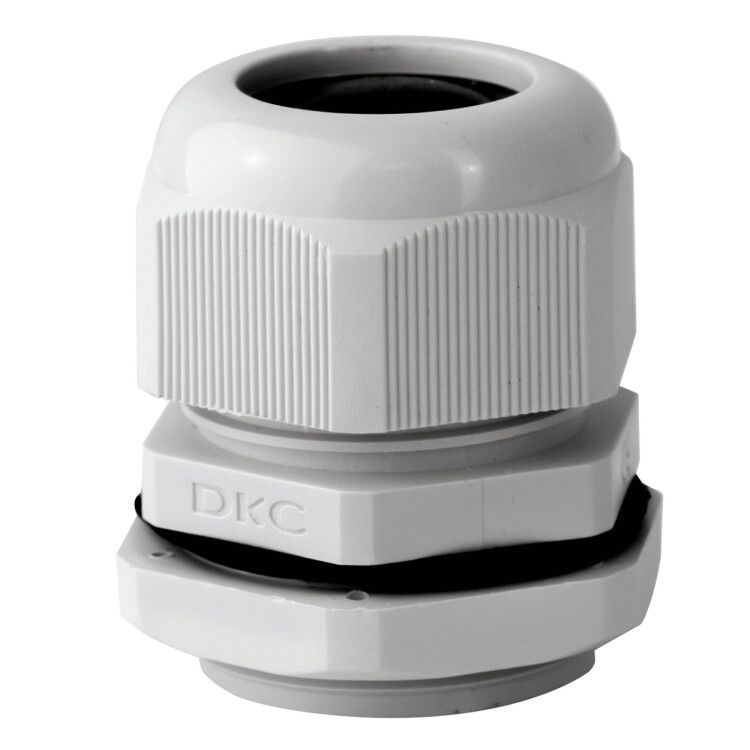

Зажим кабельный с контргайкой IP68 PG7 для кабеля диаметром 3–6,5 мм от DKC (ДКС), артикул 52500r, предназначен для герметичного ввода кабелей в электрощиты, шкафы и распределительные коробки. Продукт из серии Express обеспечивает надёжную защиту от пыли и воды даже при длительном контакте с жидкостью.

Назначение и область применения

Зажим кабельный с контргайкой IP68 PG7 для кабеля диаметром 3–6,5 мм используется для герметизации входных отверстий в электрооборудование: распределительные щиты, корпуса, коробки, устройства управления. Подходит для внутренней и наружной проводки, включая установки в бетоне, на фасадах зданий и в условиях повышенной влажности. Особенно эффективен в системах Express от DKC (ДКС), где требуется высокая степень защищённости.

Технические характеристики

• Номинальный размер резьбы: 7 PG (стандартная метрическая резьба для кабельных вводов)
• Степень защиты: IP68 — полная защита от пыли и долговременного погружения в воду
• Диапазон диаметров кабеля: 3–6,5 мм (реальный рабочий диапазон — 3,7 мм ± допуск)
• Материал: полиамид PA — прочный, устойчивый к химикатам и перепадам температур
• Температура эксплуатации: от –25 °C до +60 °C
• Длина резьбы: 8 мм — достаточна для плотного закручивания в стандартные отверстия
• Размер ключа: 18 мм — удобен для затяжки обычным гаечным ключом
• Тип уплотнения: многослойное уплотнительное кольцо — обеспечивает герметичность при различных диаметрах кабеля
• Форма: прямолинейный — не требует поворота кабеля при проходе через зажим
• Цвет: светло-серый — соответствует цветовой гамме серии Express
• Не содержит галогенов — безопасен при горении, соответствует экологическим нормам
• Взрывобезопасное исполнение — может применяться в потенциально взрывоопасных средах (по требованиям IECEx/ATEX)
• Поддерживает ввод плоского кабеля — благодаря эластичному уплотнению

Совместимость и монтаж

Зажим кабельный с контргайкой IP68 PG7 для кабеля диаметром 3–6,5 мм совместим с любыми отверстиями стандарта PG7. Устанавливается в металлические или пластиковые стенки щитов, корпусов и распределительных коробок. Для монтажа:

• Проделайте отверстие диаметром 9,4 мм (стандарт для PG7)
• Вставьте зажим с уплотнителем внутрь отверстия
• Закрутите контргайку с внешней стороны до плотного прилегания
• Протяните кабель через центральное отверстие — уплотнитель самоприспособится к его диаметру

Кабельный ввод работает как с круглыми, так и с плоскими кабелями — уплотнитель деформируется, сохраняя герметичность. Не используйте силу при затяжке — достаточно усилия ключом 18 мм, чтобы избежать трещин в материале.

Безопасность и стандарты

Зажим кабельный с контргайкой IP68 PG7 для кабеля диаметром 3–6,5 мм соответствует международным стандартам IP68 и имеет взрывобезопасное исполнение. Материал полиамид PA не выделяет токсичных веществ при нагреве, не содержит галогенов — что делает его подходящим для объектов с повышенными требованиями к пожарной безопасности. Соответствует рекомендациям IEC 60529 и EN 62444.

Преимущества

• Высокая герметичность IP68 — надёжнее, чем IP67, особенно в условиях постоянной влажности или мытья оборудования
• Контргайка предотвращает самооткручивание при вибрациях
• Многослойное уплотнение — один зажим подходит для нескольких типов кабелей в рамках заявленного диапазона
• Ударопрочность материала — выдерживает механические нагрузки при монтаже и эксплуатации
• Готов к использованию без дополнительных комплектующих — всё в одном элементе
• Совместим с системой Express — легко интегрируется в уже установленные решения DKC (ДКС)

Ограничения применения

• Не подходит для кабелей диаметром менее 3 мм — уплотнитель не будет плотно прилегать, теряется герметичность
• Не рассчитан на динамические нагрузки — не следует использовать там, где кабель постоянно изгибается или движется
• Не предназначена для прямого подключения к источникам напряжения — только как пассивный ввод
• Работает только с кабелями, имеющими внешнюю оболочку — не для голых жил
• При температурах ниже –25 °C материал становится более хрупким — осторожно при работе в Arctic-условиях

Примеры использования

• Ввод кабеля питания в щиток автоматики на фасаде здания
• Герметизация кабелей в распределительной коробке на улице
• Подключение датчиков и исполнительных механизмов в промышленных контроллерных шкафах
• Монтаж в монолитных бетонных конструкциях — при заливке бетона зажим остаётся герметичным
• Системы освещения на открытых площадках, где возможны проливные дожди

Практические советы

• Перед установкой проверьте реальный диаметр кабеля — он должен попадать в интервал 3–6,5 мм; если меньше 3,7 мм — используйте зажим меньшего размера
• При вводе плоского кабеля ориентируйте его широкую сторону параллельно резьбе — так уплотнитель лучше сжимается
• Не затягивайте контргайку сверх меры — это может повредить уплотнитель или треснуть корпус
• Если кабель слишком тугой, смажьте его поверхность небольшим количеством силиконового спрея — это облегчит протяжку без снижения герметичности
• Зажим кабельный с контргайкой IP68 PG7 для кабеля диаметром 3–6,5 мм от DKC (ДКС) — идеально сочетается с трубами 6UF серии Express и корпусами Viva
