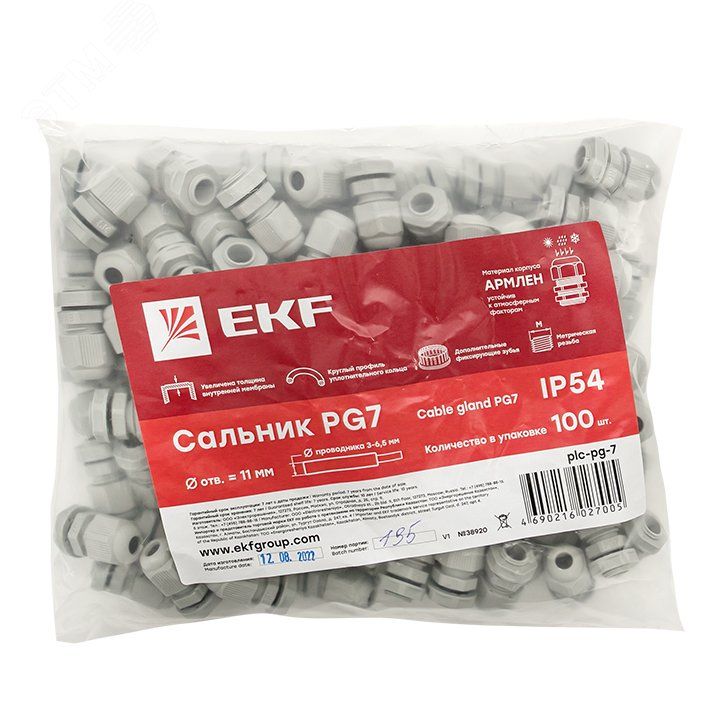

Сальник PG7 IP54 d отверстия 11мм, проводника 3-6,5мм EKF PROxima | plc-pg-7

Сальник EKF PROxima plc-pg-7 - устройство для герметичного ввода кабелей в электрооборудование, обеспечивающее защиту от пыли и влаги при температуре от –40 до +80 C. Подходит для установки в распределительных щитах, пультах управления и других корпусах с резьбой PG7.

Назначение и область применения

Сальник EKF PROxima plc-pg-7 используется для безопасного прохода кабелей через стенки электрических корпусов - например, распределительных щитов, автоматических станций, приводов и контрольных пультов. Он предотвращает попадание пыли и брызг воды внутрь устройства, защищая компоненты от внешней среды. Также снижает риск механического повреждения кабеля в месте входа.

Технические характеристики

• Тип: Прямолинейный сальник с резьбой PG7
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но препятствует проникновению пыли в количествах, опасных для работы) и от брызг воды со всех сторон
• Диаметр отверстия: 11 мм
• Диапазон диаметров кабеля: 3–6,5 мм - подходит для одножильных и многожильных кабелей указанного размера
• Материал корпуса: Полиамид PA - прочный, термостойкий, самозагасаемый материал
• Уплотнение: Многослойное уплотнительное кольцо из неопрена - обеспечивает плотную посадку вокруг кабеля
• Температура эксплуатации: от –40 C до +80 C - работает в суровых условиях, включая холодные помещения и нагреваемые зоны
• Длина резьбы: 8 мм - достаточна для надёжного закручивания в стандартные отверстия
• Размер шестигранника: 16 мм - удобно затягивать ключом
• Цвет: Серый
• Безгалогенный состав: Да - соответствует требованиям экологической безопасности
• Гарантия: 84 месяца

Совместимость и монтаж

Сальник EKF PROxima plc-pg-7 предназначен для установки в отверстия с резьбой PG7. Для монтажа требуется подготовленное отверстие диаметром 11 мм в корпусе оборудования. Устанавливается следующим образом:

• Завинчивается корпус сальника в резьбовое отверстие ключом на 16 мм
• Кабель протягивается через центральное отверстие
• Уплотнительное кольцо плотно обжимает кабель при затяжке гайки - обеспечивается герметизация

Подходит для кабелей с жилами любого типа - силовые, сигнальные, контрольные. Диаметр кабеля должен находиться в пределе 3–6,5 мм; меньший или больший диаметр снижает эффективность уплотнения.

Безопасность и стандарты

Изделие изготовлено из пожаробезопасного полиамида и соответствует требованиям к материалам, применяемым в электроустановках. Отсутствие галогенов исключает выделение токсичных веществ при перегреве. Соответствует международным нормам для сальников класса IP54.

Преимущества

• Высокая долговечность благодаря прочному полиамиду и качественному неопреновому уплотнителю
• Многослойное уплотнение гарантирует надёжную герметизацию даже при вибрациях
• Легко монтировать - требует минимального инструментария (ключ на 16 мм)
• Широкий температурный диапазон позволяет использовать в холодных и жарких помещениях
• Экологически безопасный состав - не содержит галогенов

Ограничения применения

• Не предназначен для постоянного погружения в воду - степень защиты IP54 не обеспечивает герметичность при длительном контакте с жидкостью
• Не подходит для кабелей с диаметром менее 3 мм или более 6,5 мм - возможны просачивание влаги или недостаточная фиксация
• Не рекомендован для высоких нагрузок на кабель - не заменяет кабельные зажимы или антивибрационные элементы
• Не имеет антикоррозийного покрытия - не следует использовать в агрессивных химических средах

Примеры использования

• Ввод кабеля питания в распределительный щит Электрошкаф EKF
• Подключение сигнальных проводов к контроллеру PLC в цеховой автоматизации
• Фиксация кабеля управления на станке с ЧПУ
• Проход кабеля в корпус датчика или исполнительного механизма

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен точно попадать в диапазон 3–6,5 мм. Кабель слишком маленького диаметра можно временно обмотать изоляцией, чтобы увеличить размер.
• Не переусердствуйте при затяжке - перетянутый сальник может деформировать уплотнитель и потерять герметичность.
• Если планируете менять кабели часто - выбирайте модели с быстрозажимными механизмами, так как этот сальник требует инструмента для демонтажа.
• Для помещений с повышенной влажностью используйте дополнительно герметик на резьбе - хотя IP54 уже обеспечивает базовую защиту, дополнительная герметизация продлит срок службы.
