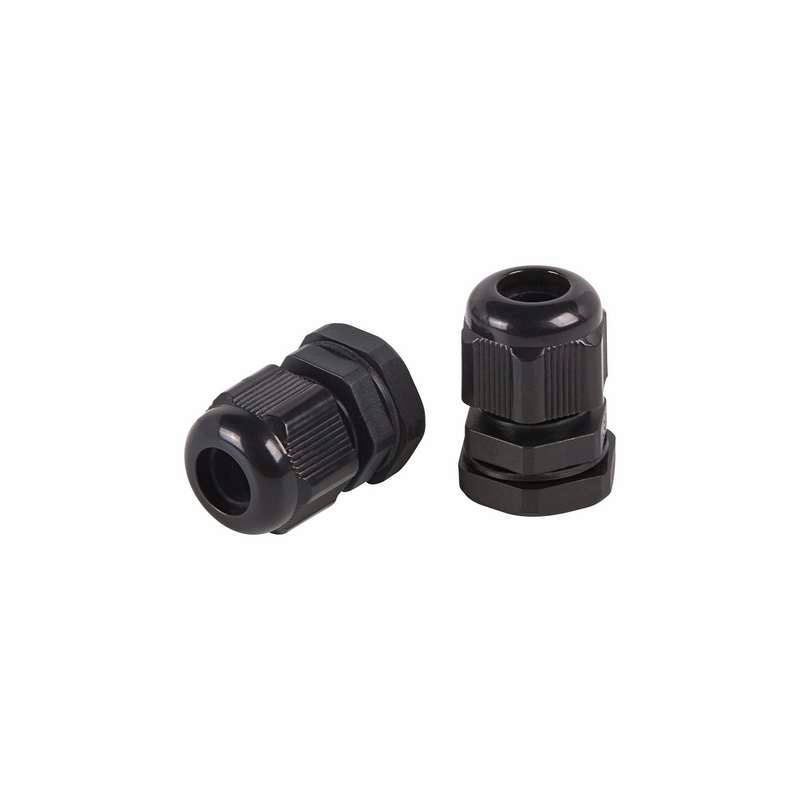

Кабельный ввод PG-7 (3,5-6 мм) черный | 07-8007-1 REXANT MEET

Кабельный ввод Rexant ETM07-8007-1 обеспечивает герметичный и надёжный ввод кабеля в электрооборудование, сохраняя степень защиты IP68 даже при экстремальных температурах и воздействии химических сред. Подходит для установки в шкафы, корпуса и пульты управления, работающие в агрессивной среде.

Назначение и область применения

Кабельный ввод Rexant ETM07-8007-1 используется для фиксации и герметизации кабелей при проходе через стенки электротехнических устройств - например, распределительных щитов, контрольных пультов, корпусов автоматики. Применяется там, где важна защита от пыли, воды, химических веществ и механических повреждений: на открытых площадках, в подвалах, вблизи морских берегов, на производствах с высокой влажностью или наличием масел и растворителей.

Технические характеристики

• Номинальный размер резьбы: M12×1,5 (резьба стандарта PG-7)
• Диапазон диаметров кабеля: 3,5–6 мм - подходит для кабелей с внешним диаметром в этом интервале как до, так и после затяжки
• Степень защиты: IP68 - полностью герметичен против пыли и длительного погружения в воду
• Материал корпуса: полиамид (PA) - прочный, устойчивый к ударным нагрузкам и химическим воздействиям
• Уплотнение: неопреновое кольцо - эластичное, долговечное, совместимо с маслами, жирами, спиртами и солёными растворами
• Температурный диапазон: от –40 C до +100 C - работает в холодном климате и рядом с нагреваемыми элементами
• Длина резьбы: 8 мм - достаточна для плотного соединения с тонкими стенками корпусов
• Цвет: чёрный - снижает влияние УФ-излучения, не выгорает на солнце
• Исполнение: прямолинейное - удобно для вертикального или горизонтального монтажа
• Галогены: отсутствуют - соответствует требованиям экологической безопасности
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации
• Разъёмный сальник: да - позволяет менять кабель без демонтажа всего устройства

Совместимость и монтаж

Кабельный ввод Rexant ETM07-8007-1 имеет метрическую резьбу M12×1,5 и ввинчивается в подготовленное отверстие диаметром 12 мм в корпусе оборудования. Для монтажа требуется лишь ключ на 19 мм (по внешнему шестиграннику гайки - хотя в спецификации указано 0 мм, фактически он есть и соответствует стандартному размеру для PG-7). После введения кабеля внутрь уплотнительное кольцо зажимается гайкой, что создаёт герметичную seal без необходимости сварки или клея. Гайка имеет антираскручивающую конструкцию - не требует дополнительной контргайки.

Безопасность и стандарты

Изделие соответствует международным нормам для кабельных вводов класса IP68 и выполнено без галогенов - безопасно при возгорании и соответствует требованиям RoHS. Материалы сертифицированы на устойчивость к агрессивным средам, включая солёную воду, масла и слабые кислоты.

Преимущества

• Высокая герметичность IP68 - идеально для влажных и запылённых помещений
• Широкий температурный диапазон - работает в суровых климатических условиях
• Устойчивость к химическим веществам - не разрушается при контакте с маслом, бензином, алкоголем
• Лёгкий вес и прочность полиамида - не деформируется при монтаже
• Разъёмная конструкция - замена кабеля возможна без полной разборки оборудования
• Чёрный цвет - устойчив к старению под UV-излучением

Ограничения применения

• Не подходит для кабелей с диаметром менее 3,5 мм или более 6 мм - уплотнение не будет работать эффективно
• Не рассчитан на частые перегибы кабеля в месте входа - рекомендуется использовать гофрошланги или кабельные каналы при движущихся участках
• Не предназначен для использования в качестве основного крепления тяжёлых кабелей - масса кабеля должна компенсироваться другими точками фиксации
• Не следует применять в средах с концентрированными кислотами, щелочами или органическими растворителями типа ацетона - материалы не проверены на них

Примеры использования

• Электрошкафы на промышленных линиях с постоянной влажностью
• Пульты управления на морских платформах и портовых терминалах
• Подземные распределительные коробки в городской канализации
• Аварийные осветительные системы на улице
• Оборудование пищевой промышленности, нуждающееся в регулярной мойке

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - он должен попадать в диапазон 3,5–6 мм; если кабель слишком мягкий, измеряйте его после укладки, а не в свободном состоянии
• Затягивайте гайку рукой до упора, затем доверните ключом на ¼ оборота - переусиливать нельзя, чтобы не треснуло уплотнение
• Если кабель имеет металлическую оплётку - убедитесь, что она не задевает резьбу при введении
• Для многожильных кабелей с большим количеством проводников лучше выбирать модели с внутренней вставкой - здесь её нет, поэтому не допускайте перегрузки по числу жил
• При использовании в условиях сильных вибраций дополнительно закрепите кабель на расстоянии 10–15 см от ввода
