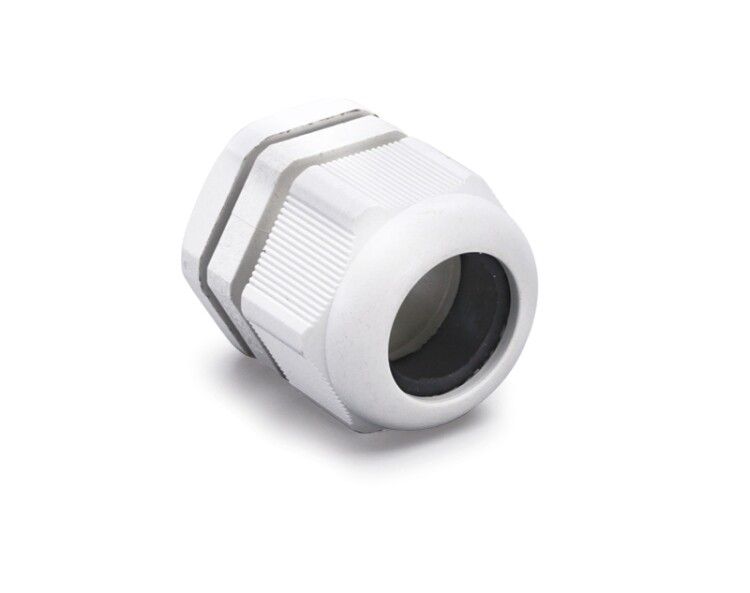

Кабельный ввод (сальник) PG-7 | 6442 Fortisflex КВТ

Кабельный ввод (сальник) PG 7 (3,5–6 мм) от Fortisflex и КВТ предназначен для герметичного вывода кабелей через стенки электрошкафов и оборудования в условиях повышенной запылённости и влаги. Артикул 6442 обеспечивает надёжную фиксацию и защиту при температуре от –40 C до +100 C.

Назначение и область применения

Кабельный ввод (сальник) PG 7 (3,5–6 мм) используется для герметизации проходов кабелей в корпусах распределительных щитов, автоматических систем, промышленного оборудования. Подходит для установки в условиях высокой влажности, пыли, воздействия масел и топлив. Применяется в машиностроении, энергетике, пищевой и химической промышленности.

Технические характеристики

• Размер резьбы: PG7 (по DIN 40430)
• Диаметр кабеля: допускает кабели с внешним диаметром 4–24 мм (реально плотно фиксирует 3,5–6 мм)
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: нейлон 6.6, самозатухающий, соответствует UL94V2, не содержит галогенов
• Материал уплотнения: неопрен - устойчив к маслам, бензину, дизтопливу, озону
• Температура эксплуатации: –40 C … +100 C (кратковременно выдерживает +120 C)
• Длина резьбы: 8 мм
• Размер шестигранника: 17,7 мм - удобен для затяжки гаечным ключом
• Конструкция: разъёмный сальник с многослойной зоной уплотнения и контргайкой
• Цвет: светло-серый
• Поверхность: необработанная - без антикоррозийного покрытия

Совместимость и монтаж

Кабельный ввод (сальник) PG 7 (3,5–6 мм) монтируется в подготовленное отверстие диаметром 10,5 мм. Для сверления рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А. Установка требует наличия набора матриц НМПО-PG. Контргайка фиксирует положение ввода после затяжки, предотвращая люфт. На гайке нанесена маркировка размера ключа - 17,7 мм.

Безопасность и стандарты

• Соответствует стандарту DIN 40430 для резьбы PG
• Материал корпуса - самозатухающий, класс горючести UL94V2
• Не содержит галогенов - безопасен при возгорании, снижает образование токсичных газов
• IP68 - подтверждённая защита от воды и пыли при постоянном контакте

Преимущества

• Многослойная уплотнительная система обеспечивает надёжное прилегание к кабелям различного диаметра в заданном диапазоне
• Контргайка со стопорными засечками исключает самоотвинчивание при вибрации
• Неопреновый уплотнитель сохраняет эластичность при экстремальных температурах
• Нейлоновая оболочка устойчива к механическим повреждениям и химически активным средам
• Разъёмная конструкция позволяет менять кабель без демонтажа всего ввода

Ограничения применения

• Не предназначена для кабелей с диаметром менее 3,5 мм - возможен слабый контакт и потеря герметичности
• Не рекомендуется для установки в открытых наружных условиях без дополнительной защиты от УФ-излучения - материал не устойчив к длительному солнцу
• Необработанная поверхность корпуса не защищена от коррозии - не использовать в агрессивных химических средах с высокой влажностью
• Запрещено применение с кабелями, имеющими жёсткий металлический экран - риск повреждения уплотнения

Примеры использования

• Ввод силовых кабелей в частотные преобразователи на заводе
• Подключение датчиков в цехах с мойкой оборудования (высокая влажность)
• Герметизация кабелей управления в насосных станциях
• Монтаж в щитовые помещения с повышенной пылевыделением (цементные заводы, угольные терминалы)

Практические советы

• Перед установкой проверьте реальный внешний диаметр кабеля - он должен находиться в середине диапазона 4–24 мм для лучшего уплотнения
• При использовании многожильных кабелей с мягкой изоляцией - используйте внутренние переходники, чтобы избежать деформации уплотнения
• Затягивайте контргайку равномерно, не перегружая - это продлит срок службы уплотнителя
• Для замены кабеля достаточно ослабить контргайку, вытащить старый и вставить новый - не требуется снятие ввода с корпуса
• При работе с кабелями меньшего диаметра (например, 3,5 мм) - можно дополнительно использовать термоусадочную трубку вокруг кабеля перед введением в сальник
