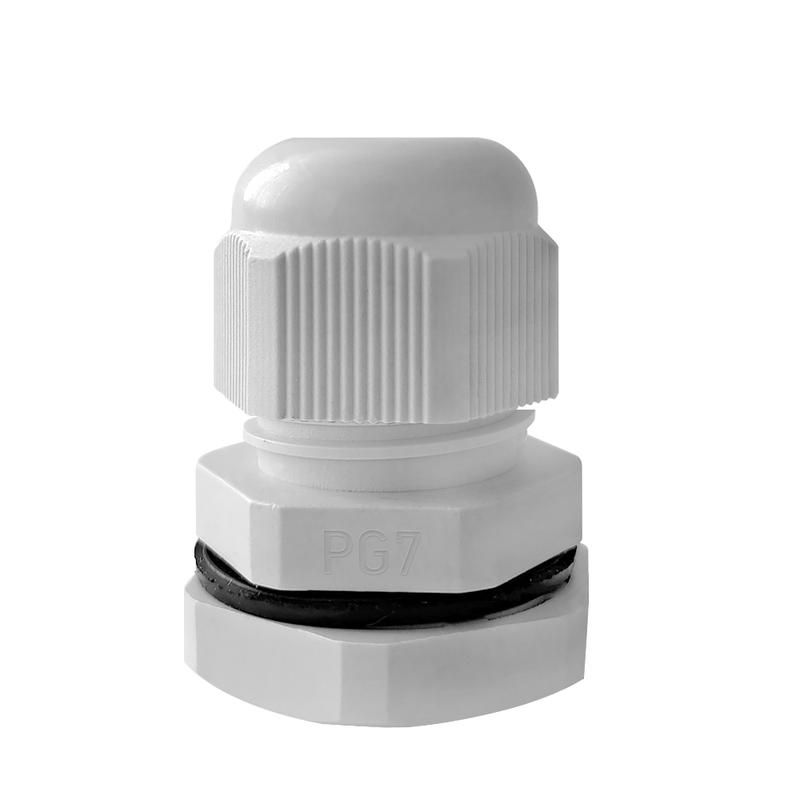

Ввод кабельный (сальник) PG-7 IP68 сер. TOKOV ELECTRIC TKE-PG-7-G

Ввод кабельный (сальник) PG-7 IP68 серия от TOKOV ELECTRIC (артикул tke-pg-7-g) предназначен для герметичного ввода кабелей в корпуса оборудования, обеспечивая надёжную защиту от пыли и воды даже при длительном контакте с жидкостью.

Назначение и область применения

Этот сальник используется для фиксации и герметизации кабелей диаметром 5–6 мм в электрооборудовании, работающем в агрессивной среде. Подходит для установки в щиты, шкафы, станки, насосы, осветительные устройства и другие системы, где требуется высокий уровень защиты от внешних воздействий.

Технические характеристики

• Тип резьбы: PG-7 (метрическая резьба стандарта DIN 40430)
• Номинальный размер резьбы: 7
• Шаг резьбы: 1,41 мм
• Защита по IP: IP68 - полная защита от пыли и возможность длительного погружения в воду
• Диапазон диаметров кабеля: 5–6 мм
• Материал корпуса: полиамид (PA) - прочный, устойчивый к химическим веществам и механическим нагрузкам
• Цвет: серый (RAL 7035)
• Рабочая температура: от –40 C до +80 C
• Тип уплотнения: эластичное кольцо из термостойкого материала, обеспечивающее плотное прилегание к кабелю

Совместимость и монтаж

Сальник совместим со стандартными отверстиями под резьбу PG-7. Для установки просверливается отверстие соответствующего диаметра (обычно 9–10 мм), после чего сальник завинчивается руками, затем затягивается гаечным ключом до упора - без перегрузки, чтобы не повредить резьбу или уплотнение. Кабель протягивается через центральное отверстие; уплотнительное кольцо автоматически сжимается вокруг него при закручивании.

Безопасность и стандарты

Изделие соответствует требованиям DIN 40430 для резьбовых вводов типа PG и обеспечивает класс защиты IP68, что подтверждает соответствие нормам для работы во влажных, запылённых и взрывоопасных зонах. Материал полиамид PA не содержит токсичных добавок и безопасен при эксплуатации в помещениях с людьми.

Преимущества

• Высокая степень герметичности IP68 - выше, чем у обычных IP67, позволяет использовать в условиях постоянного контакта с водой
• Устойчивость к широкому диапазону температур - работает на морозе и в жару
• Пластиковый корпус не корродирует, не проводит ток, не требует окраски
• Легко монтировать - не нужны специальные инструменты, кроме ключа для затяжки
• Серый цвет (RAL 7035) хорошо сочетается с большинством металлических и пластиковых корпусов

Ограничения применения

• Не подходит для кабелей меньше 5 мм - возможен слабый контакт уплотнителя, снижающий герметичность
• Не рекомендован для кабелей больше 6 мм - риск деформации уплотнения и потери защиты
• Пластиковая конструкция не предназначена для ударных нагрузок или частых механических вибраций без дополнительной фиксации
• Не следует применять в средах с агрессивными растворителями (например, бензин, ацетон) - материал может набухнуть или потерять прочность

Примеры использования

• Подключение кабелей питания к датчикам уровня в резервуарах
• Ввод сигнальных кабелей в промышленные контроллеры на улице
• Герметизация входов в светильники для уличного освещения
• Фиксация кабелей в системах автономного водоснабжения и канализации
• Применение в пищевой промышленности - легко моется, не выделяет вредных веществ

Практические советы

• Перед установкой проверьте точный диаметр кабеля - он должен попадать в диапазон 5–6 мм. Если кабель слишком тонкий, используйте термоусадку для увеличения диаметра.
• Затягивайте сальник равномерно - перекос может нарушить герметизацию.
• При многократной замене кабелей следите за состоянием уплотнительного кольца - при трещинах или сплющении замените его.
• Для монтажа в толстые стенки корпуса убедитесь, что глубина отверстия достаточна для полного завинчивания резьбы.
• Артикул tke-pg-7-g - это именно тот вариант, который подойдёт, если вам нужен надёжный, недорогой и долговечный сальник PG-7 с максимальной защитой IP68.
