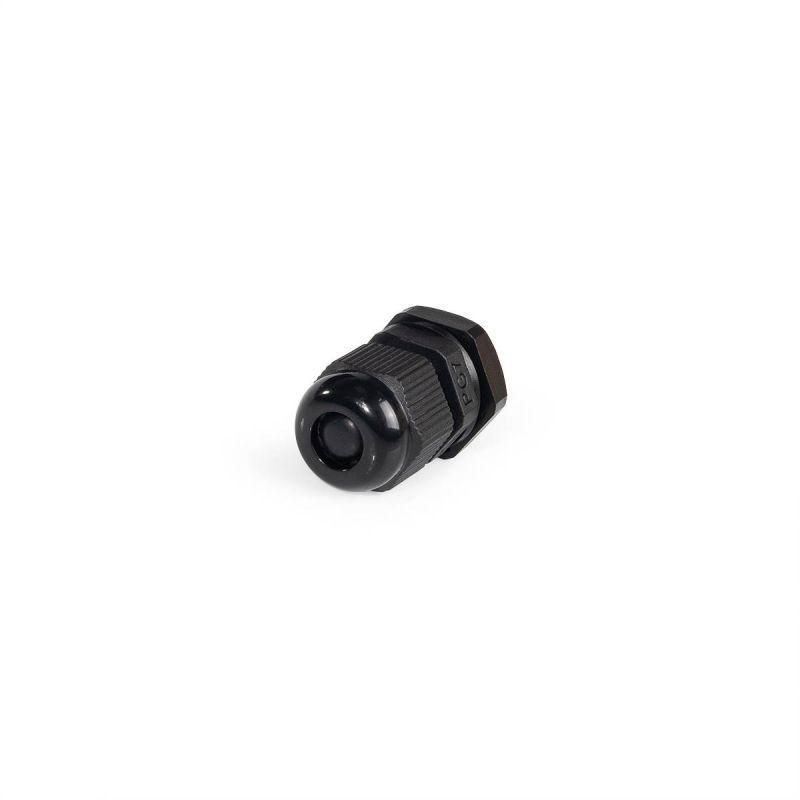

Ввод кабельный пластиковый PG 7 (3-6.5 мм) черн. (уп.100шт) Fortisflex 88639 КВТ

Ввод кабельный пластиковый PG 7 (3–6,5 мм) черный от Fortisflex и КВТ (арт. 88639) предназначен для герметичного вывода кабелей в электрошкафы и оборудование, обеспечивая надежную защиту от пыли, воды и механических воздействий даже в жестких условиях эксплуатации.

Назначение и область применения

Ввод кабельный пластиковый PG 7 (3–6,5 мм) черный используется для прохода кабелей через стенки металлических или пластиковых корпусов — например, распределительных щитов, автоматических станков, систем управления, промышленной автоматики и оборудования, работающего во влажной среде. Подходит для установки в помещениях и на улице, в том числе в условиях повышенной запыленности или возможного контакта с водой.

Технические характеристики

• Номинальный размер резьбы: PG 7 (по DIN 40430)
• Диапазон диаметров кабеля: 3 – 6,5 мм
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид PA6.6 (нейлон), самозатухающий, соответствует UL94V2
• Материал уплотнения: неопрен — устойчив к маслам, бензину, дизтопливу и другим химикатам
• Температурный диапазон: от -40 °C до +100 °C (кратковременно выдерживает до +120 °C)
• Длина резьбы: 8 мм
• Цвет: черный
• Размер ключа: 18 мм — маркировка нанесена на гайку для быстрого определения
• Тип исполнения: прямолинейный
• Наличие контргайки: да — фиксирует положение ввода после затяжки
• Состав: безгалогенный — безопасен при горении, соответствует экологическим требованиям
• Уплотнение: эластичное кольцо с защитной мембраной против попадания пыли

Совместимость и монтаж

Ввод кабельный пластиковый PG 7 (3–6,5 мм) черный устанавливается в подготовленное отверстие диаметром 9,5 мм. Для сверления рекомендуются гидравлические прессы с матрицами НМПО-PG (например, ПГПО-60, ПГРО-60А). После проделывания отверстия ввод вставляется внутрь, фиксируется контргайкой и затягивается ключом на 18 мм. Уплотнительное кольцо плотно обжимает кабель, исключая люфт и протечки. Особые засечки на гайке препятствуют её самопроизвольному отвинчиванию при вибрации.

Безопасность и стандарты

• Соответствие стандарту DIN 40430 для резьбы PG
• Самозатухающий материал корпуса по UL94V2 — снижает риск распространения пламени
• Отсутствие галогенов — безопаснее при возгорании, не выделяет токсичных паров
• IP68 — высшая степень защиты согласно IEC 60529

Преимущества

• Высокая герметичность за счет двухступенчатого уплотнения: кольцо + мембрана
• Устойчивость к широкому спектру химических веществ — масла, топливо, растворители
• Фиксация контргайкой исключает ослабление соединения при работе оборудования
• Эргономичная форма гайки с маркировкой ключа — ускоряет монтаж и обслуживание
• Широкий температурный диапазон позволяет использовать в холодных регионах и рядом с нагревательными элементами

Ограничения применения

• Не предназначено для кабелей с диаметром менее 3 мм или более 6,5 мм — возможна потеря герметичности
• Не следует применять в условиях постоянного давления выше нормированного для IP68 — требуется проверка условий эксплуатации
• Не рекомендуется для многожильных кабелей с очень мягкими изоляционными оболочками — могут деформироваться при затяжке
• При использовании в агрессивных средах (сильные кислоты/щелочи) необходимо дополнительно проверить совместимость неопрена

Примеры использования

• Подключение силовых кабелей к частотным преобразователям в цехах
• Ввод сигналов в шкафы управления насосными станциями
• Герметизация кабелей в системах автономного освещения на открытых площадках
• Монтаж в промышленных роботах и конвейерах с высокой вибрацией
• Оборудование для пищевой промышленности, требующее регулярной мойки водой под давлением

Практические советы

• Перед установкой проверьте внешний диаметр кабеля — он должен входить в диапазон 3–6,5 мм; слишком тонкий кабель можно уплотнить дополнительной трубкой из термоусадки.
• Затягивайте гайку равномерно, не перегружая уплотнение — переусердствование может повредить кабельную изоляцию.
• Для удобства сборки используйте смазку на основе силикона на резьбе — она облегчит затяжку и предотвратит заклинивание.
• При замене старого ввода удалите все остатки старого уплотнителя — они нарушают герметичность нового изделия.
• Для массовой установки применяйте гидравлические прессы с подходящими матрицами — это гарантирует точность отверстия и долговечность монтажа.
