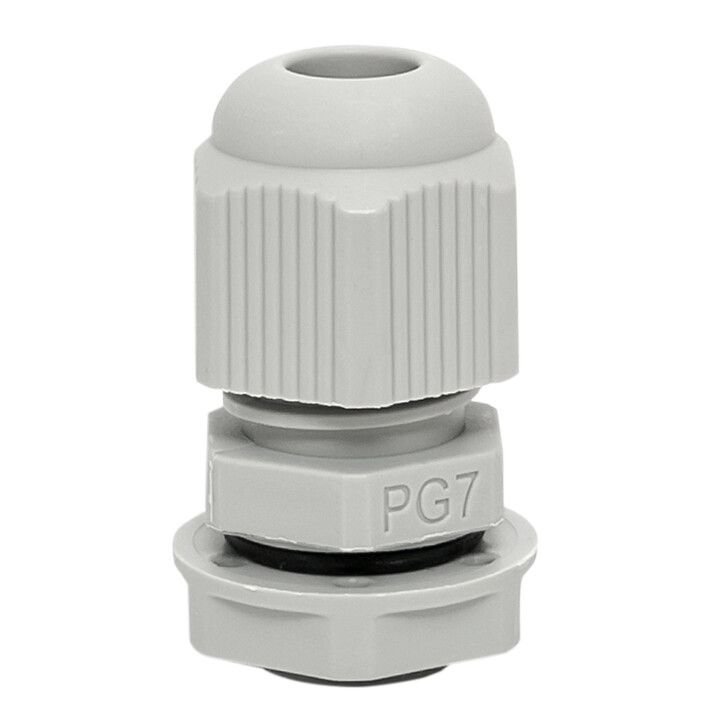

Сальник PG7 IP54 (4 шт) d отв. 13 мм / провод. 3-6,5 PROxima | plc-pg-7-4-r EKF

Сальник EKF PLC-PG-7-4-R предназначен для герметичного прохода кабелей через стенки корпусов оборудования. Этот сальник обеспечивает надежную фиксацию и защиту от пыли и брызг воды, что делает его подходящим для промышленной автоматизации, панелей управления и наружных установок.

Назначение и область применения

Сальник EKF PLC-PG-7-4-R используется для герметизации отверстий в электрошкафах, распределительных щитах, станках и других устройствах, где требуется защита внутренней части от внешних воздействий. Подходит для прокладки силовых и сигнальных кабелей с диаметром 3–6,5 мм. Применяется в условиях производства, логистики, энергетики и на объектах с повышенными требованиями к защите от пыли и влаги.

Технические характеристики

• Тип: сальник с резьбой PG7 (шаг 1,25 мм)
• Степень защиты: IP54 - защита от пыли (не полностью герметичный, но препятствует проникновению пыли в количестве, вредном для работы) и от брызг воды со всех направлений
• Диаметр отверстия в корпусе: 13 мм
• Диапазон диаметров кабеля: 3–6,5 мм - уплотнение плотно охватывает кабели в этом интервале
• Материал: полиамид PA - прочный, устойчивый к механическим нагрузкам и химическим веществам
• Температурный режим: от –40 C до +80 C - работает в суровых климатических условиях
• Исполнение: прямолинейное - кабель вводится прямо, без изгиба
• Цвет: 7035 RAL (серый)
• Уплотнение: эластичное кольцо - обеспечивает герметичность за счет деформации вокруг кабеля
• Галогены: отсутствуют - соответствует экологическим нормам RoHS
• Покрытие: необработанная поверхность - не требует дополнительной обработки перед монтажом

Совместимость и монтаж

Сальник EKF PLC-PG-7-4-R ввинчивается в предварительно просверленное отверстие диаметром 13 мм с метрической резьбой PG7. Для правильной установки:

• Убедитесь, что толщина стенки корпуса позволяет полноценно завинтить сальник - минимальная глубина резьбы должна составлять не менее 5 мм
• Затягивайте рукой до упора; использование инструмента не рекомендуется - можно повредить уплотнение
• Кабель должен входить свободно, без перегибов - при меньшем диаметре (менее 3 мм) возможен слабый контакт уплотнения, при большем (более 6,5 мм) - риск повреждения
• Подходит для одиночных кабелей, не для пучков

Безопасность и стандарты

Сальник EKF PLC-PG-7-4-R соответствует требованиям безопасности для электротехнического оборудования. Материал не содержит галогенов, что снижает выделение токсичных веществ при нагреве. Соответствует международным стандартам для комплектующих в распределительных системах. Сертифицирован в рамках системы качества EKF PROxima.

Преимущества

• Высокая долговечность благодаря материалу полиамид - устойчив к ударным нагрузкам и старению
• Широкий температурный диапазон - подходит для холодных цехов и жарких помещений
• Простота монтажа - не требует специнструментов, легко заменяется
• Экологичность - отсутствие галогенов делает его безопасным для окружающей среды
• Упаковка по 4 штуки - оптимальна для типового ремонта или сборки нескольких точек ввода

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не гарантирует герметичность при затоплении
• Не подходит для кабелей с диаметром меньше 3 мм или больше 6,5 мм - уплотнение будет некорректно работать
• Не рекомендуется для высокочастотных сигналов, требующих экранного заземления - сальник не обеспечивает ЭМИ-защиту
• Не применяется в взрывоопасных зонах - не имеет сертификата ATEX/IECEx

Примеры использования

• Ввод кабеля питания в шкаф управления станком ЧПУ
• Проход сигнального кабеля в распределительный щит на производстве
• Фиксация кабеля датчиков в наружной установке (например, на фасаде здания)
• Замена изношенного сальника в существующем оборудовании с резьбой PG7

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - он может отличаться от заявленного из-за изоляции
• Если кабель слишком тонкий, используйте термоусадку или обмотку для увеличения диаметра до нужного значения
• При использовании в местах с вибрациями - дополнительно закрепите кабель рядом с сальником, чтобы снизить нагрузку на уплотнение
• При необходимости замены - открутите старый сальник, удалите остатки уплотнения и установите новый EKF PLC-PG-7-4-R
• Храните в сухом месте - хотя материал устойчив к влаге, длительное воздействие может повлиять на эластичность уплотнительного кольца
