Кабельный ввод (сальник) MG-M-12 | 80064 Fortisflex КВТ

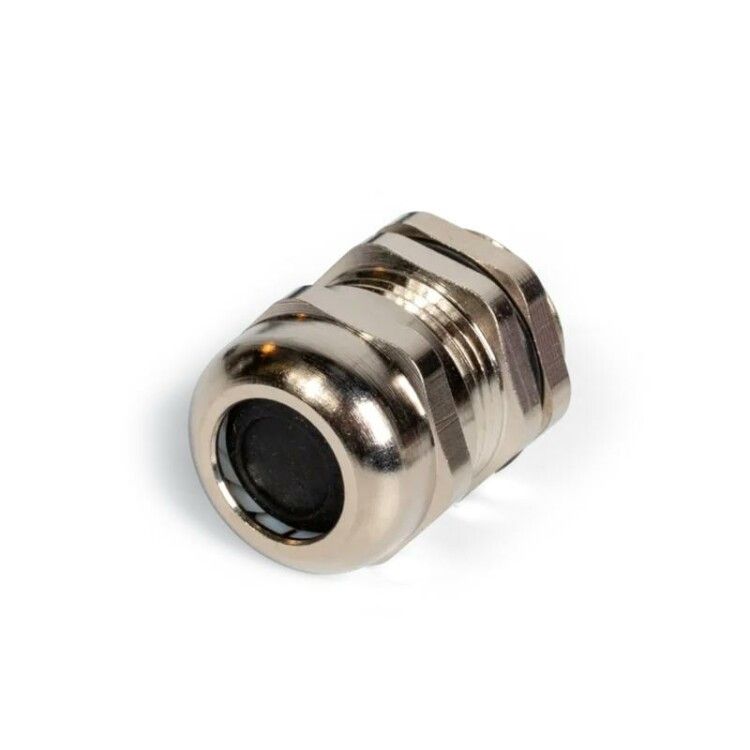

Кабельный ввод MG-M-12, латунный, 3-6.5 мм от Fortisflex и КВТ предназначен для герметичного прохода кабелей через стенки электрооборудования. Его латунный корпус с никелированным покрытием и неопреновое уплотнение обеспечивают надежную защиту даже в агрессивной среде, а наличие контргайки и разъемной конструкции упрощают установку и обслуживание.

Назначение и область применения

MG-M-12 используется для вывода кабелей и проводов изнутри электрощитов, распределительных устройств, панелей управления и другого оборудования, требующего высокой степени герметизации. Подходит для установки в условиях повышенной влажности, запыленности, а также там, где возможен контакт с маслами, топливом или химически активными веществами. Применяется в промышленности, энергетике, транспорте и автоматизированных системах.

Технические характеристики

• Наружный диаметр: 12 мм
• Диапазон сечений кабеля: 3–6,5 мм
• Материал корпуса: латунь с никелированным покрытием
• Материал уплотнения: неопрен
• Тип резьбы: метрическая, шаг 1,5 мм, длина резьбы 6 мм
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Температурный режим: –40 C … +100 C (кратковременно до +120 C)
• Покрытие: никелированное - повышает коррозионную стойкость
• Размер шестигранника: 14 мм - для монтажа гаечным ключом
• Тип уплотнения: уплотнительное кольцо + прижимная вставка из нейлона 6.6 (UL94 V2)
• Исполнение: прямолинейный, с контргайкой
• Разъемный сальник: да - позволяет менять кабель без демонтажа устройства
• Состав: без галогенов - безопасен при горении
• Цвет: никель

Совместимость и монтаж

MG-M-12 устанавливается в подготовленное отверстие диаметром 12 мм. Для сверления таких отверстий рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГПО-115, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А. Также подходят матрицы МПО и наборы перфоформ НМПО-MG. Установка выполняется вручную: ввод вставляется в отверстие, фиксируется накидной гайкой и затягивается ключом на 14 мм. Контргайка обеспечивает дополнительную фиксацию и предотвращает самопроизвольное ослабление. Разъемная конструкция позволяет заменить кабель без удаления самого ввода - достаточно ослабить гайку, вытащить старый кабель и вставить новый.

Безопасность и стандарты

Кабельный ввод MG-M-12 соответствует требованиям стандарта EN 60423 для метрической резьбы. Материалы уплотнения и вставок сертифицированы по UL94 V2 - материал не распространяет пламя. Отсутствие галогенов снижает риск образования токсичных газов при возгорании. Высокая степень защиты IP68 делает изделие пригодным для работы во взрывоопасных зонах и в условиях постоянного контакта с водой.

Преимущества

• Высокая герметичность благодаря двойному уплотнению: неопреновое кольцо + нейлоновая вставка
• Никелированная латунь - устойчива к коррозии, механическим нагрузкам и агрессивным средам
• Разъемная конструкция - экономит время при замене кабеля
• Широкий температурный диапазон - работает в холодных и жарких помещениях
• Совместимость со многими типами кабелей: силовые, контрольные, сигнальные
• Устойчивость к маслам, бензину, дизтопливу и растворителям

Ограничения применения

• Не предназначена для кабелей с диаметром менее 3 мм - возможен проскальзывание и потеря герметичности
• Не рекомендуется использовать с жесткими кабелями без гибкой оплетки - может повредить уплотнение
• При температурах выше +100 C срок службы уплотнителей сокращается - допустимо лишь кратковременное превышение до +120 C
• Не следует применять в условиях постоянного давления воды выше нормированного уровня IP68 - требуется проверка условий эксплуатации

Примеры использования

• Электрощиты на производстве с частыми мойками (пищевая промышленность)
• Подземные кабельные камеры и коллекторы
• Автомобильные сборочные линии с использованием масел и смазок
• Системы управления насосными станциями и водоочистными сооружениями
• Фасадные осветительные щиты на открытых площадках
• Оборудование в нефтегазовой отрасли - для ввода кабелей в взрывозащищенные корпуса

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен находиться в диапазоне 3–6,5 мм. Слишком тонкий кабель не будет плотно прилегать к уплотнителю.
• Используйте гаечный ключ на 14 мм для затяжки - не переусердствуйте, чтобы не деформировать резьбу или уплотнение.
• При монтаже в металлические панели убедитесь, что отверстие точно совпадает с диаметром 12 мм - иначе возможны протечки или трещины.
• Для удобства замены кабеля сохраните запасные уплотнительные кольца - они не являются расходниками, но со временем теряют эластичность.
• Если ввод используется вне помещений, регулярно проверяйте состояние никелированного слоя - при появлении потускнения или царапин можно нанести антикоррозийный состав.
