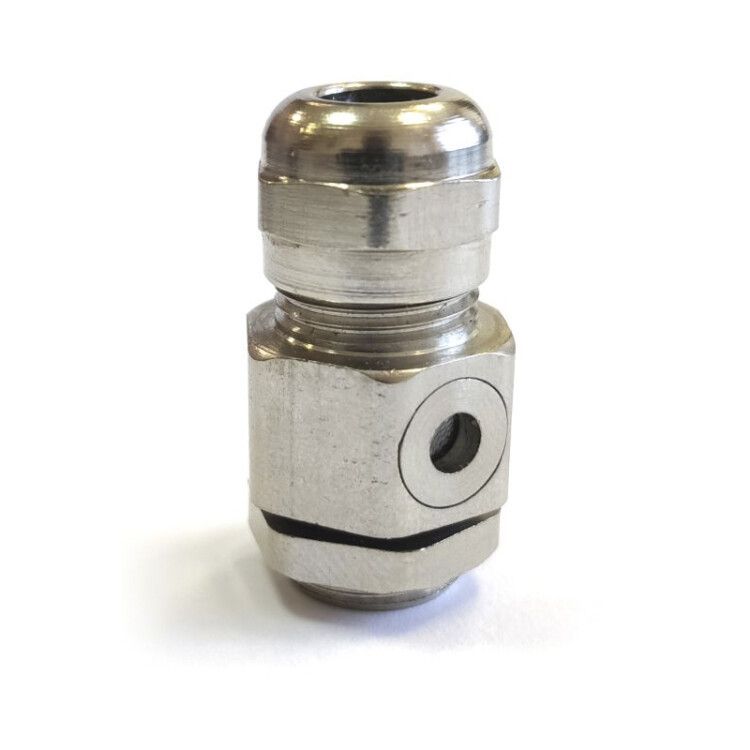

Кабельный ввод ВКД-ЛР-М12-6,5 IP68, ГСИ(н) от ЗЭТА Новосибирск предназначен для герметичного ввода небронированных кабелей в электрооборудование с одновременным выравниванием внутреннего давления - без необходимости сверления дополнительных отверстий. Этот кабельный ввод сочетает функции гермоввода и вентиляционного клапана, что особенно важно в условиях перепадов температур.

Назначение и область применения

Кабельный ввод ВКД-ЛР-М12-6,5 IP68, ГСИ(н) используется для надёжной фиксации и герметизации небронированных кабелей в корпусах электротехнических устройств, где важна защита от влаги, пыли и образование конденсата. Благодаря встроенной системе вентиляции он предотвращает возникновение перепадов давления внутри корпуса, что исключает деформацию уплотнений и продлевает срок службы оборудования. Подходит для установки в шкафах управления, датчиковых модулях, приводах, наружных щитах и других устройствах, работающих в переменных климатических условиях.

Технические характеристики

• Номинальный размер резьбы: М12 × 1,5 мм - стандартизированная метрическая резьба для крепления в отверстие корпуса
• Диапазон диаметров кабеля: 3–6,5 мм - подходит для тонких и средних небронированных кабелей
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал: Латунь с никелированным покрытием - высокая коррозионная стойкость, механическая прочность
• Тип уплотнения: Уплотнительное кольцо - эластичное, долговечное, не требует замены при смене кабеля в рамках диапазона
• Крепление: С контргайкой - обеспечивает надёжную фиксацию и противодействует самопроизвольному ослаблению
• Исполнение: Прямолинейное - кабель вводится прямо, без изгиба
• Рабочая температура: от –40 C до +100 C - работает в экстремальных условиях, включая холодные регионы и нагреваемые камеры
• Ударопрочность: Да - выдерживает механические нагрузки при монтаже и эксплуатации
• Цвет: Серый - визуально отличается от обычных пластиковых вводов, легко идентифицируется

Совместимость и монтаж

Кабельный ввод ВКД-ЛР-М12-6,5 IP68, ГСИ(н) устанавливается в подготовленное резьбовое отверстие M12×1,5 в стенке корпуса. Перед монтажом проверьте, чтобы диаметр кабеля находился в пределах 3–6,5 мм - слишком тонкий кабель не будет плотно зажат, а слишком толстый повредит уплотнение. После введения кабеля затяните контргайку рукой, затем доверните гаечным ключом до упора - не переусердствуйте, чтобы не деформировать резьбу. Для точного монтажа используйте ключ на 17 мм. Убедитесь, что поверхность вокруг отверстия чистая и не имеет заусенцев.

Безопасность и стандарты

Кабельный ввод ВКД-ЛР-М12-6,5 IP68, ГСИ(н) соответствует требованиям к степени защиты IP68, что подтверждает его способность работать в условиях постоянной влажности и погружения. Материал - никелированная латунь - не содержит свинца и соответствует нормам RoHS. Устройство не создаёт искр, поэтому может применяться во взрывоопасных зонах класса II, если установлено в соответствии с требованиями к взрывозащите самого корпуса.

Преимущества

• Объединяет функции кабельного ввода и вентиляционного клапана - экономит место и снижает количество компонентов
• Не требует дополнительных отверстий для вентиляции - сохраняет целостность корпуса и уровень защиты IP68
• Никелированное покрытие защищает от коррозии даже в агрессивных средах
• Высокая термостойкость - работает при минусовых температурах и в нагретых помещениях
• Уплотнительное кольцо обеспечивает герметичность при изменении диаметра кабеля в заданном диапазоне

Ограничения применения

• Не предназначена для бронированных кабелей - уплотнение не рассчитано на жёсткую оплётку
• Не рекомендуется использовать в условиях постоянного давления выше атмосферного - система вентиляции работает только на выравнивание, а не на принудительный отвод газа
• Не подходит для кабелей с диаметром менее 3 мм или более 6,5 мм - возможна потеря герметичности
• Не является средством защиты от химически активных паров - материал латуни может подвергаться воздействию сильных кислот и щелочей

Примеры использования

• Промышленные контроллеры в цехах с повышенной влажностью
• Наружные датчики температуры и давления в зимний период
• Щиты управления насосными станциями
• Аппаратура в пищевой и фармацевтической промышленности, где требуется частая мойка
• Автоматические системы на объектах с перепадами температур (например, холодильные камеры и печи)

Практические советы

• Перед установкой протестируйте кабель на соответствие диаметру - лучше выбрать кабель со средним значением (4–5 мм) для максимальной надёжности уплотнения
• Если кабель часто меняют, убедитесь, что новый кабель попадает в диапазон 3–6,5 мм - иначе придётся менять весь ввод
• При монтаже в металлические корпуса используйте изоляционные прокладки, если есть риск создания гальванической пары
• Проверяйте состояние уплотнительного кольца при каждом обслуживании - при трещинах или потере эластичности замените ввод полностью
• Кабельный ввод ВКД-ЛР-М12-6,5 IP68, ГСИ(н) от ЗЭТА Новосибирск совместим с аналогами от ГОФРОМАТИК и ЗЭТАРУС - можно использовать как запасную часть
