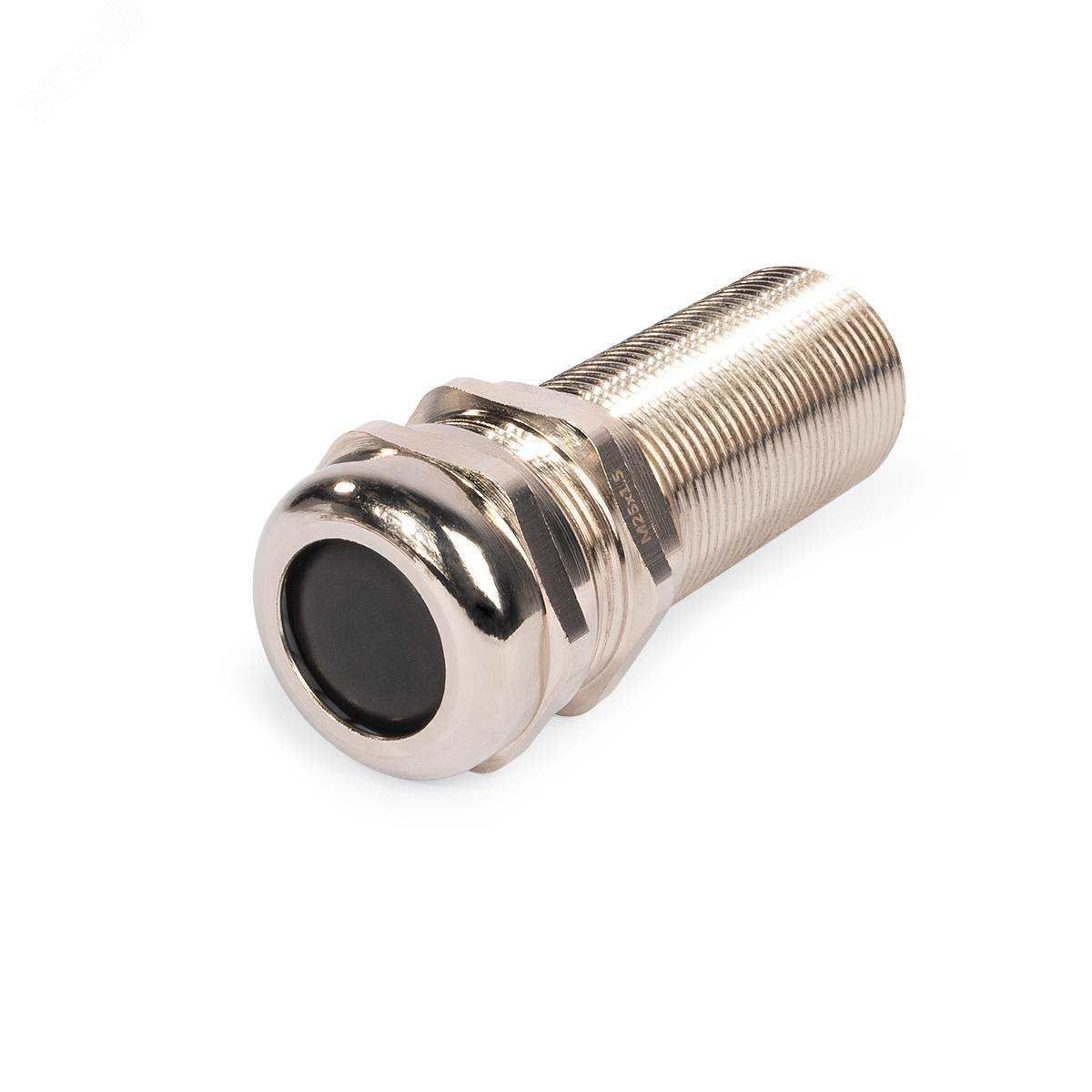

Кабельный ввод латунный МGM-XL 12 (3-6.5 мм) | 88622 Fortisflex КВТ

Кабельный ввод латунный МGM-XL 12 (3-6.5 мм) от Fortisflex и КВТ предназначен для герметичного прохода кабелей через стенки электрощитов и распределительных устройств. Его прочная латунная конструкция и высокая степень защиты делают этот кабельный ввод надежным решением для жестких условий эксплуатации.

Назначение и область применения

Кабельный ввод латунный МGM-XL 12 (3-6.5 мм) используется для вывода кабелей и проводов изнутри электрощитов, шкафов управления, автоматических систем и другого электрооборудования наружу, сохраняя герметичность корпуса. Подходит для установки в промышленных условиях, где важна защита от пыли, влаги, химикатов и механических нагрузок. Часто применяется на станках, конвейерах, насосных станциях и в outdoor-устройствах.

Технические характеристики

• Диапазон диаметров кабелей: 3–6,5 мм
• Резьба: метрическая, соответствует EN 60423
• Материал корпуса, гайки и накидной гайки: никелированная латунь
• Прижимная вставка: нейлон 6.6 (UL94 V2)
• Уплотнители: неопрен - устойчив к температурным колебаниям и химикатам
• Рабочая температура: от –40 C до +100 C; кратковременно выдерживает +120 C
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Особенность: удлинённая резьба для фиксации в толстостенных корпусах щитового оборудования

Совместимость и монтаж

Кабельный ввод латунный МGM-XL 12 (3-6.5 мм) устанавливается в предварительно просверленное отверстие диаметром 12 мм. Для точного сверления рекомендуются специальные гидравлические системы:

• ПГПО-60, ПГПО-60А
• ПГРО-60А, ПГРОу-60А, ПГРОп-60А
• Матрицы МПО и наборы перфоформ НМПО-PG, НМПО-MG

После проделывания отверстия ввод вставляется внутрь, фиксируется накидной гайкой снаружи. Уплотнительная система обеспечивает плотный захват кабеля без повреждений. Не требует дополнительной герметизации.

Безопасность и стандарты

Кабельный ввод латунный МGM-XL 12 (3-6.5 мм) соответствует требованиям стандарта EN 60423 по метрической резьбе. Материалы сертифицированы по UL94 V2 (огнестойкость нейлона). Степень защиты IP68 подтверждает возможность работы в условиях постоянного контакта с водой и запыленными средами.

Преимущества

• Никелированная латунь - устойчива к коррозии, легко моется, не теряет внешний вид
• Неопреновые уплотнения - сохраняют эластичность при экстремальных температурах
• Пластиковая вставка равномерно сжимает кабель, исключая люфт и протечки
• Высокая механическая прочность - выдерживает вибрацию и ударные нагрузки
• Устойчивость к синтетическим маслам, бензину, дизтопливу и другим агрессивным жидкостям

Ограничения применения

Кабельный ввод латунный МGM-XL 12 (3-6.5 мм) не предназначен для кабелей с диаметром менее 3 мм или более 6,5 мм - возможны протечки или недостаточная фиксация. Также не следует использовать в средах с постоянным воздействием открытого пламени или растворителей на основе ацетона/бензола - они разрушают неопрен. Не рассчитан на частые демонтажи: многократная сборка снижает срок службы уплотнений.

Примеры использования

• Ввод силовых кабелей в щиты управления промышленными станками
• Подключение датчиков и исполнительных механизмов в наружных шкафах
• Фиксация кабелей в водонагревательных и насосных установках
• Интеграция в оборудование пищевой и химической промышленности

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен попадать в диапазон 3–6,5 мм. Кабель слишком мал - используйте дополнительную обмотку или переходник.
• При использовании в холодном климате (ниже –30 C) перед монтажом нагрейте уплотнения до комнатной температуры - это повысит эластичность неопрена.
• Затягивайте накидную гайку руками до упора, затем - легким усилием ключом. Перетягивание деформирует уплотнения.
• Для удобства монтажа в толстых стенках используйте кабельный ввод с удлиненной резьбой - она позволяет закрепить его даже в корпусах до 10 мм толщиной.
• Храните изделия в сухом месте, избегайте прямого UV-излучения - неопрен со временем стареет под солнцем.
