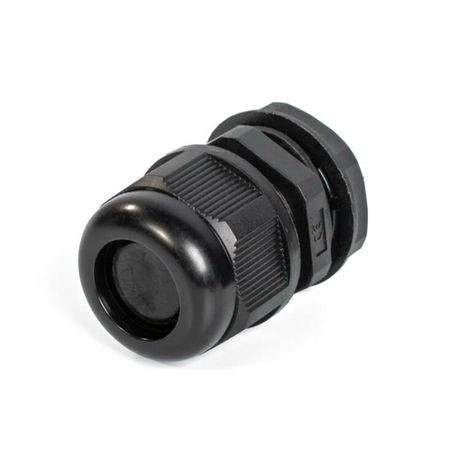

Кабельный ввод MG-20 | 80035 Fortisflex КВТ

Ввод кабельный пластиковый MG-20 (9-14 мм) от Fortisflex и КВТ предназначен для надёжного и герметичного вывода кабелей через стенки электрошкафов, распределительных устройств и другого оборудования. Благодаря высокой степени защиты IP68 и материалам, устойчивым к экстремальным температурам и химическим воздействиям, этот кабельный ввод обеспечивает долговечную работу даже в сложных условиях.

Назначение и область применения

Ввод кабельный пластиковый MG-20 (9-14 мм) используется для герметичного прохода кабелей и проводов через металлические или пластиковые стенки корпусов. Применяется в промышленном оборудовании, автоматических системах, станках, конвейерах, наружных щитах и других устройствах, где важна защита от пыли, влаги и химических сред.

Технические характеристики

• Диаметр кабеля: 9–14 мм
• Номинальная резьба: M20 (метрическая)
• Длина резьбы: 15 мм
• Размер шестигранника: 26,2 мм
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид PA6.6 (нейлон), самозатухающий, без галогенов, устойчив к УФ-излучению
• Материал уплотнения: неопрен
• Температурный диапазон: от –40 C до +100 C
• Электрическая прочность: 60 кВ/мм
• Удельное сопротивление: 1×10¹² Ом·см
• Цвет: чёрный
• Тип уплотнения: уплотнительное кольцо
• Конструкция: разъёмный сальник с прижимной гайкой и стопорными засечками
• Наличие контргайки: да
• Поддержка плоского кабеля: да
• Поверхность: необработанная, без дополнительного покрытия

Совместимость и монтаж

Ввод кабельный пластиковый MG-20 (9-14 мм) устанавливается в подготовленное отверстие диаметром 20 мм. Для точного сверления рекомендуются гидравлические прессы ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А с комплектом матриц НМПО-MG. После установки кабель продевается через центральное отверстие, затем затягивается прижимная гайка - она фиксируется за счёт стопорных засечек, исключая саморазвинчивание. Контргайка позволяет дополнительно закрепить ввод на корпусе.

Безопасность и стандарты

Кабельный ввод соответствует требованиям по электробезопасности: высокая изоляционная способность (60 кВ/мм) и огромное удельное сопротивление (1×10¹² Ом·см) обеспечивают безопасную работу в сетях переменного и постоянного тока. Отсутствие галогенов снижает выделение токсичных веществ при нагреве или возгорании. Материалы сертифицированы для работы в промышленной среде.

Преимущества

• Высокая степень защиты IP68 - идеально для влажных, пыльных и агрессивных сред
• Уплотнение из неопрена сохраняет эластичность при экстремальных температурах
• Стопорные засечки на прижимной гайке предотвращают ослабление соединения от вибраций
• Поддержка как круглых, так и плоских кабелей - универсальность монтажа
• Устойчивость к маслам, бензину, дизтопливу и другим химикатам
• Нейлон PA6.6 не требует окраски или антикоррозийной обработки
• Маркировка размера ключа (26,2 мм) на гайке ускоряет сборку

Ограничения применения

• Не предназначен для кабелей с внешним диаметром менее 9 мм - возможен проскальзывание и потеря герметичности
• Не следует использовать в условиях постоянного механического перегиба кабеля - требуется дополнительная защита (например, гофра)
• При температурах выше +100 C возможно деформирование материала
• Не рекомендуется применять в средах с сильным действием растворителей (ацетон, бензол) - может повредить неопрен
• Отсутствие внутреннего защитного колпачка - перед монтажом необходимо проверить целостность кабеля

Примеры использования

• Ввод силовых кабелей в частотные преобразователи
• Герметизация кабелей управления в промышленных роботах
• Проход кабелей в наружных распределительных щитах
• Подключение датчиков в пищевой и фармацевтической промышленности
• Монтаж в системах автономного освещения и насосных станциях

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен точно попадать в диапазон 9–14 мм. Для кабелей близких к границам используйте дополнительные уплотнители.
• При работе с плоским кабелем ориентируйте его широкую сторону параллельно плоскости корпуса - это улучшает контакт уплотнения.
• Затягивайте прижимную гайку равномерно, не переусердствуя - перетяжка может повредить уплотнительное кольцо.
• Для многократного демонтажа используйте ключ на 26,2 мм - маркировка на гайке укажет нужный размер.
• При монтаже в толстые панели убедитесь, что длина резьбы (15 мм) достаточна для плотного прилегания контргайки.
• Храните вводы в сухом месте - хотя они устойчивы к УФ, длительное пребывание на солнце может изменить цвет и структуру полиамида.
