Сальник металлический PGM13,5-(Dпроводника 7-11мм)-IP68 | 350597 КЭАЗ

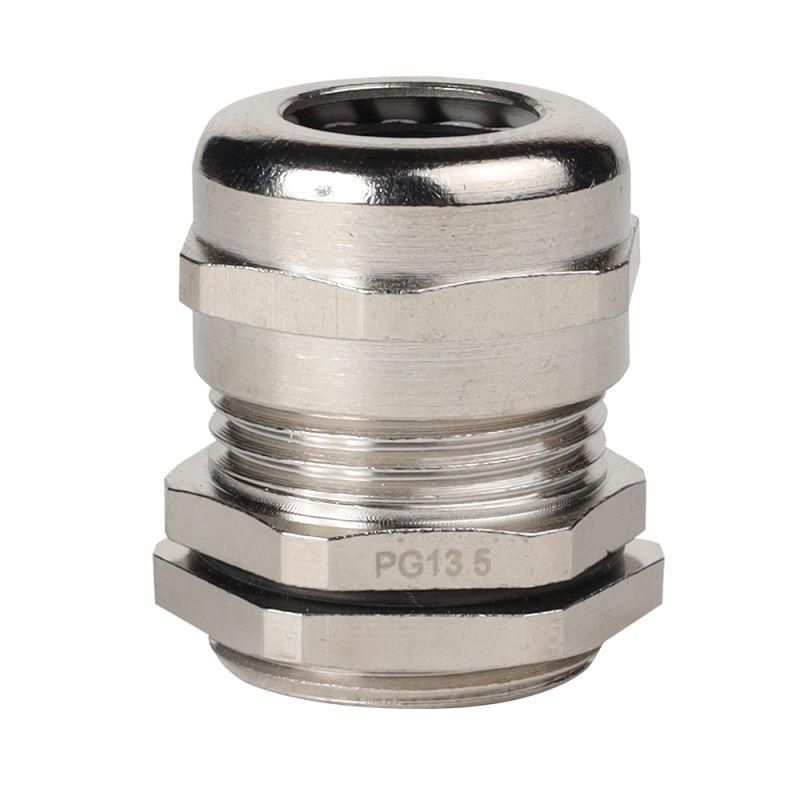

Сальник металлический PGM13,5 (диаметр проводника 7–11 мм) IP68 от КЭАЗ - герметичный элемент для фиксации и уплотнения кабелей в корпусах оборудования. Артикул 350597 обеспечивает надёжную защиту от пыли и воды даже при длительном погружении, что делает его подходящим для жёстких условий эксплуатации.

Назначение и область применения

Сальник металлический PGM13,5 предназначен для герметизации входов кабелей в распределительные щиты, оборудование управления, приводы и другие устройства, требующие высокой степени защиты. Применяется там, где важна долговечная изоляция от внешней среды - например, на открытых площадках, в цехах с повышенной влажностью, на судах, в пищевой и химической промышленности.

Технические характеристики

• Номинальный размер резьбы: M20 - позволяет закручивать в стандартные резьбовые отверстия 20 мм
• Степень защиты: IP68 - полная защита от пыли и возможность длительного погружения в воду
• Диаметр кабеля: 7–11 мм - оптимально для кабелей с таким наружным размером
• Тип уплотнения: Уплотнительное кольцо - эластичное кольцо плотно обжимает кабель при затяжке
• Материал: Латунь - прочный, коррозионностойкий металл, хорошо поддаётся механической обработке
• Защитное покрытие: Никелирование - повышает антикоррозийные свойства и улучшает внешний вид
• Длина резьбы: 8,6 мм - достаточна для надёжного захода в стенку корпуса
• Размер шестигранника: 23 мм - удобен для монтажа гаечными ключами
• Температурный диапазон: –40…+100 C - работает в условиях экстремального холода и нагрева
• Исполнение: Прямолинейное - кабель вводится прямо, без изгиба
• Цвет: Естественный - сохраняет металлический оттенок никелированной поверхности

Совместимость и монтаж

Сальник металлический PGM13,5 совместим со всеми стандартными резьбовыми отверстиями М20. Для установки необходимо просверлить отверстие соответствующего диаметра в корпусе, вкрутить сальник до упора и затянуть ключом на 23 мм. После этого кабель продевается через сердцевину, и гайка с уплотнительным кольцом затягивается - кабель зажимается, образуя герметичный контакт. Не используйте силовой инструмент - перетяжка может деформировать уплотнение.

Безопасность и стандарты

Сальник соответствует требованиям международных норм для устройств с классом защиты IP68. Произведён на заводе КЭАЗ, который соблюдает ГОСТ и IEC в части герметизации электротехнических изделий. Материалы не выделяют токсичных веществ при температурах до +100 C.

Преимущества

• Высокая степень защиты IP68 - выше, чем у большинства аналогов с IP67
• Никелированное покрытие предотвращает окисление и увеличивает срок службы
• Латунная основа обеспечивает прочность и термостойкость
• Уплотнительное кольцо легко заменяется при необходимости ремонта
• Широкий температурный диапазон позволяет использовать в холодных регионах и рядом с нагревательными элементами

Ограничения применения

• Не предназначена для кабелей с диаметром менее 7 мм или более 11 мм - возможны протечки или недостаточное уплотнение
• Не рекомендован для частого демонтажа - многократные сборки снижают эффективность уплотнения
• Не следует применять в средах с агрессивными химическими реагентами (например, концентрированные кислоты) - хотя латунь устойчива, никелевое покрытие может повредиться
• Прямолинейное исполнение исключает возможность изменения направления кабеля - для угловых вводов нужен другой тип сальника

Примеры использования

• Подключение кабелей питания к насосам на водозаборных станциях
• Герметизация входов в промышленные контроллеры на линии производства
• Фиксация сигнальных кабелей в системах автоматического полива
• Ввод кабелей в взрывозащищённые корпуса с допущением по IP68
• Монтаж в бункерах, сушилках, мойках с постоянным воздействием пара и влаги

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен точно попадать в диапазон 7–11 мм. Если кабель слишком тонкий, используйте дополнительную трубку-вставку.
• Затягивайте сальник равномерно - не доводите до крайнего усилия, чтобы не треснуло уплотнительное кольцо.
• При работе в условиях вибраций дополнительно используйте контргайку или фиксирующий клей на резьбе.
• Артикул 350597 - это оригинальный продукт КЭАЗ; аналоги часто имеют меньшую точность изготовления и быстрее выходят из строя.
• Храните сальники в сухом месте - даже с никелированием, длительный контакт с влагой может вызвать матовый налёт на поверхности.
