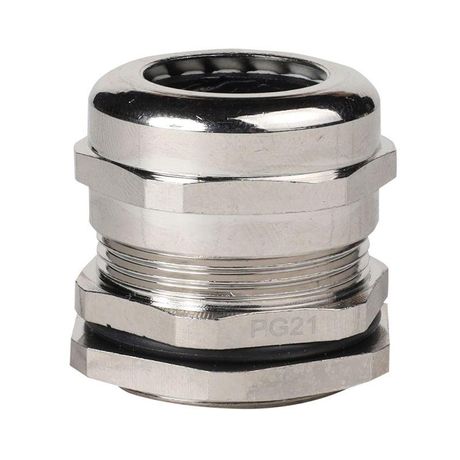

Сальник металлический PGM21-(Dпроводника 15-18мм)-IP68 | 350599 КЭАЗ

Сальник металлический PGM21 от КЭАЗ предназначен для герметичного ввода кабелей с диаметром 15–18 мм в распределительные щиты и электроустановки. Благодаря защите IP68 и материалу из никелированной латуни, этот сальник обеспечивает надёжную герметизацию даже в условиях повышенной влажности, перепадов температур и агрессивной среды.

Назначение и область применения

Сальник металлический PGM21 используется для безопасного прохода кабелей через стенки электрических шкафов, распределительных коробок, станций управления и других устройств. Он предотвращает проникновение пыли, воды и других внешних воздействий внутрь оборудования, одновременно фиксируя кабель и защищая его от перегибов и механических повреждений на входе.

Подходит для установки в промышленных условиях: на заводах, в насосных станциях, на объектах водоснабжения, в системах автоматизации, где требуется высокая степень герметичности и долговечность.

Технические характеристики

• Тип: Металлический сальник с прямолинейным вводом
• Резьба: PG11 - совместима со стандартными резьбовыми отверстиями
• Диаметр кабеля: 15–18 мм - оптимальна для силовых и сигнальных кабелей указанного размера
• Материал корпуса: Латунь с никелированным покрытием - устойчив к коррозии, не требует дополнительной антикоррозийной обработки
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Температурный диапазон: от –40 C до +100 C - работает в экстремальных климатических зонах и нагреваемых помещениях
• Тип уплотнения: Уплотнительное кольцо (прокладка) - обеспечивает плотное прилегание к кабелю без деформаций
• Длина резьбы: 9,3 мм - достаточна для надёжного закручивания в стандартные корпуса
• Размер шестигранника: 30 мм - удобен для монтажа гаечными ключами
• Цвет: Естественный (серебристый) - сохраняет вид после установки

Совместимость и монтаж

Сальник металлический PGM21 рассчитан на резьбу PG11, которая соответствует международному стандарту IEC 60423. Для установки необходимо просверлить отверстие в корпусе с подходящей резьбой, вкрутить сальник до упора и затянуть ключом на 30 мм. После этого кабель протягивается через центральное отверстие - уплотнительное кольцо самостоятельно адаптируется к диаметру кабеля в пределах 15–18 мм.

Не используйте сальник с кабелями меньше 15 мм - возможен слабый контакт и снижение степени защиты. Также не рекомендуется применять для кабелей с жёсткой бронёй или диаметром более 18 мм - это может повредить уплотнение.

Безопасность и стандарты

Сальник соответствует требованиям IP68 по классификации IEC 60529. Никелированное покрытие латуни обеспечивает соответствие нормам по химической стойкости и электробезопасности. Продукт сертифицирован для использования в промышленных электроустановках согласно ГОСТ Р 51317 и другим актуальным нормативам РФ.

Преимущества

• Высокая герметичность благодаря уплотнительному кольцу и глухому вводу - исключает протечки даже при постоянном контакте с водой
• Износостойкая латунь с никелем - служит дольше, чем пластиковые аналоги, особенно в агрессивных средах
• Широкий рабочий температурный диапазон - позволяет использовать в холодильных камерах, на открытых площадках и рядом с нагревательными элементами
• Готовая линейка PGM7–PGM48 - можно легко заменить или дополнить другими сальниками той же серии при изменении условий монтажа

Ограничения применения

Сальник металлический PGM21 не предназначен для кабелей с диаметром менее 15 мм или более 18 мм - использование вне этих границ снижает уровень защиты IP68 и может вызвать повреждение уплотнения.

Не применяйте в условиях постоянного давления выше атмосферного (например, в напорных трубопроводах) - он не является гидравлическим компонентом.

Запрещено использовать в качестве крепёжного элемента для нагрузки на кабель - сальник не воспринимает вес кабеля, только герметизирует место ввода.

Примеры использования

• Ввод кабеля питания в промышленный щит управления на пищевом производстве
• Проход кабеля в дождевой канализационной насосной станции
• Фиксация сигнальных линий в холодильных камерах с температурой ниже –30 C
• Монтаж в частных мастерских с высокой влажностью - сварочные участки, автомастерские

Практические советы

• Перед установкой проверьте диаметр кабеля - лучше всего, чтобы он был ближе к верхней границе (17–18 мм) для максимальной герметичности
• Затягивайте сальник равномерно, без перекосов - иначе уплотнитель может сместиться и потерять эффективность
• Если вы используете несколько сальников в одном щите - выбирайте одинаковый тип (PGM21) для унификации обслуживания
• Для кабелей с тонкой изоляцией или мягкими оболочками - перед вводом убедитесь, что край кабеля не имеет острых заусенцев
• Артикул 350599 - это точный номер для заказа запасных частей; при замене всегда указывайте именно его, а не просто “сальник PGM21”
