Кабельный ввод пластиковый PG-R 21 (13-18 мм) | 88652 Fortisflex КВТ

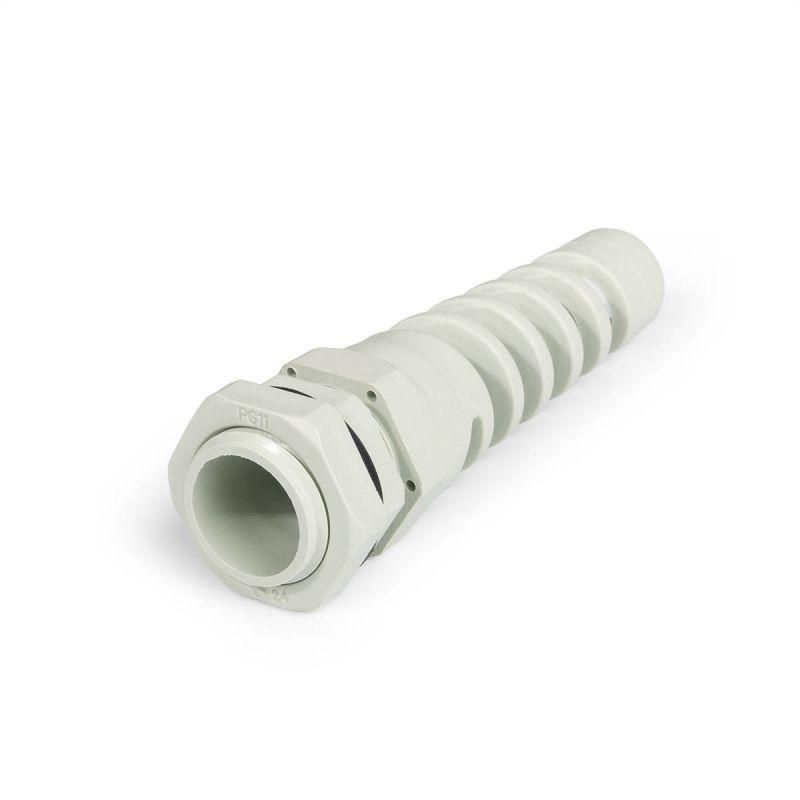

Кабельный ввод Fortisflex PG-R 21 (13–18 мм) предназначен для герметичного вывода кабелей через стенки электрических шкафов и распределительных устройств. Этот пластиковый кабельный ввод обеспечивает надёжную защиту от пыли, влаги и механических повреждений, сохраняя целостность изоляции даже в жестких условиях эксплуатации.

Назначение и область применения

Кабельный ввод Fortisflex PG-R 21 (13–18 мм) используется для прохода силовых и сигнальных кабелей через стенки металлических или композитных корпусов. Подходит для установки в щитах управления, промышленном оборудовании, системах автоматизации, насосных станциях и других объектах, где требуется высокая степень герметизации. Применяется там, где возможны воздействия влаги, пыли, масел или экстремальных температур.

Технические характеристики

• Диапазон диаметров кабеля: 13–18 мм
• Резьба: PG (DIN 40430)
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: нейлон 6.6, самозатухающий, безгалогенный, устойчив к УФ-излучению
• Уплотнитель: неопрен - эластичный, долговечный, устойчив к маслам и топливу
• Цвет: светло-серый
• Рабочая температура: от –40 C до +100 C
• Электрическая прочность: 60 кВ/мм
• Удельное сопротивление: 1×10¹² Ом·см
• На гайке нанесена маркировка размера ключа - для быстрого выбора инструмента

Совместимость и монтаж

Кабельный ввод Fortisflex PG-R 21 (13–18 мм) устанавливается в подготовленное отверстие диаметром 21 мм. Для сверления отверстий рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, совмещаемые с набором матриц НМПО-PG. После проделывания отверстия ввод вставляется внутрь и фиксируется прижимной гайкой. Гайка затягивается ключом по маркировке - это исключает использование неподходящего инструмента.

Конструкция хвостовика снижает риск перегиба кабеля внутри корпуса, что особенно важно при многократных изгибах или вибрациях. Защитная мембрана дополнительно задерживает пыль и мелкий мусор, не позволяя им проникнуть внутрь оборудования.

Безопасность и стандарты

Кабельный ввод соответствует требованиям безопасности для работы в средах с повышенными требованиями к пожарной защите: материал корпуса самозатухающий и не содержит галогенов, что снижает выделение токсичных веществ при возгорании. Высокая электрическая прочность и удельное сопротивление обеспечивают безопасную работу в цепях с напряжением до нескольких киловольт. Стандарт IP68 подтверждает возможность эксплуатации в условиях постоянной влажности и временного погружения.

Преимущества

• Полностью герметичная конструкция - IP68 позволяет использовать в открытых и влажных помещениях
• Уплотнитель из неопрена сохраняет эластичность при низких температурах и не трескается
• Стопорные засечки на гайке предотвращают самоотвинчивание при вибрациях
• Устойчивость к маслам, бензину, дизельному топливу - идеально для промышленных условий
• UV-защита корпуса - не теряет цвет и прочность на солнце
• Чёткая маркировка ключа на гайке - минимизирует ошибки при монтаже

Ограничения применения

Не предназначено для использования в условиях постоянного давления воды выше нормированного уровня IP68. Не следует применять с кабелями внешним диаметром менее 13 мм - это нарушит герметичность. Также не рекомендуется использовать с кабелями, имеющими жёсткую броню или крупные металлические элементы, которые могут повредить уплотнитель при затяжке. Кабельный ввод Fortisflex PG-R 21 (13–18 мм) не заменяет соединительные муфты или ответвительные коробки - он служит только для входа/выхода кабеля в корпус.

Примеры использования

• Подключение датчиков и исполнительных механизмов в промышленных контроллерах
• Ввод питания и связи в водонагревательные станции
• Проход кабелей в шкафах управления насосами и компрессорами
• Интеграция в оборудование пищевой и химической промышленности, где важна чистота и герметичность
• Установка на улице - благодаря UV-стойкости и IP68 подходит для outdoor-решений

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен находиться в диапазоне 13–18 мм. Слишком тонкий кабель не будет плотно прилегать к уплотнителю.
• Затягивайте гайку равномерно, без перекосов. Перетяжка может деформировать уплотнитель и нарушить герметичность.
• Для массовой установки используйте гидравлические прессы с подходящими матрицами - это гарантирует точность отверстия и скорость монтажа.
• Если кабель имеет толстую оболочку, перед введением в ввод слегка смягчите её - это уменьшит усилие при протяжке и продлит срок службы уплотнителя.
• При работе в холоде (+10 C и ниже) нагрейте уплотнитель до комнатной температуры - так он станет более эластичным и легче примет форму кабеля.
