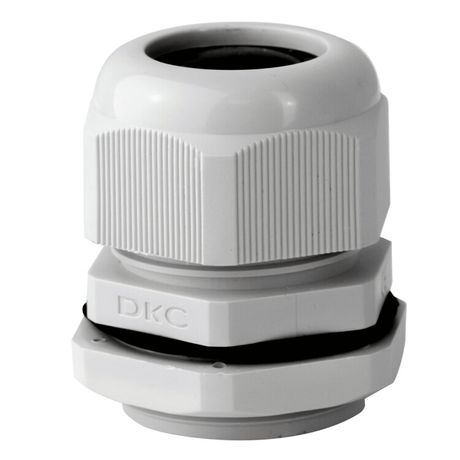

Сальник - Зажим кабельный с контргайкой IP68 PG21 диаметр кабеля 13 18мм | 53000 DKC ДКС

Зажим кабельный с контргайкой, диаметр кабеля 13–18 мм, IP68, PG21 от DKC (ДКС) обеспечивает надёжную герметизацию кабельного ввода в электрооборудование. Этот элемент из серии Express предназначен для установки в шкафы, щиты и коробки, где важна защита от воды, пыли и механических воздействий.

Назначение и область применения

Зажим кабельный с контргайкой, диаметр кабеля 13–18 мм, IP68, PG21 используется для герметичного ввода силовых и сигнальных кабелей в электрощиты, распределительные коробки, корпуса оборудования и другие устройства, требующие повышенной степени защиты. Подходит для внутренней и наружной прокладки проводки - например, в помещениях с высокой влажностью, на фасадах зданий, в монолитном бетоне или в условиях открытой эксплуатации. Применяется в системах серии Express, совместимых с трубами 6UF и корпусами Viva.

Технические характеристики

• Диаметр кабеля: 13–18 мм - поддерживает кабели среднего сечения, включая многожильные и плоские типы;
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду;
• Резьба: 3/4 дюйма - стандартизированная резьба для монтажа в стандартные отверстия щитов и корпусов;
• Материал: полиамид - прочный, химически стойкий, устойчив к УФ-излучению и перепадам температур;
• Температура эксплуатации: –25…+60 C - работает в холодных и жарких условиях;
• Длина резьбы: 10 мм - достаточна для плотного зацепления в тонких стенках корпусов;
• Тип уплотнения: уплотнительное кольцо с многослойной зоной - обеспечивает равномерное давление на кабель;
• Разъёмный сальник - можно установить на готовый кабель без его демонтажа;
• Размер ключа: 36 мм - удобен для затяжки обычным гаечным ключом;
• Цвет: светло-серый - соответствует цветовой гамме серии Express;
• Не содержит галогенов - безопасен при горении, соответствует экологическим требованиям;
• Ударопрочный и взрывобезопасное исполнение - подходит для опасных зон и мест с риском механических повреждений;
• Кабельный ввод плоского кабеля: да - позволяет использовать не только круглые, но и прямоугольные кабели.

Совместимость и монтаж

Зажим кабельный с контргайкой, диаметр кабеля 13–18 мм, IP68, PG21 совместим с любыми корпусами и щитами, имеющими резьбу G 3/4". Монтаж выполняется в следующем порядке:

• Продеть кабель через сальник и контргайку;
• Вставить сборку в подготовленное отверстие в корпусе;
• Затянуть контргайку ключом на 36 мм до плотного прилегания;
• Подтянуть сам сальник, чтобы уплотнительное кольцо равномерно сжалось вокруг кабеля - не переусердствуйте, чтобы не повредить изоляцию.

При использовании с плоским кабелем убедитесь, что его максимальная толщина не превышает 18 мм по наибольшему размеру. Для кабелей с внешним диаметром менее 13 мм рекомендуется применять переходники или более мелкие сальники - иначе герметизация будет ненадёжной.

Безопасность и стандарты

Зажим кабельный с контргайкой, диаметр кабеля 13–18 мм, IP68, PG21 соответствует требованиям к взрывобезопасному оборудованию и имеет сертификаты на соответствие нормам безопасности для электротехнических устройств. Отсутствие галогенов снижает выделение токсичных веществ при возгорании. Изделие прошло тестирование на ударную нагрузку и долговременную герметичность при погружении.

Преимущества

• Высокая степень защиты IP68 - выше, чем у большинства аналогов (обычно IP67);
• Разъёмная конструкция - позволяет устанавливать на уже смонтированный кабель;
• Многослойное уплотнение - предотвращает проскальзывание и деформацию даже при вибрации;
• Полиамидный корпус - не ржавеет, не теряет форму при нагреве, не хрупкий;
• Поддержка плоских кабелей - расширяет возможности применения в автоматике и управления;
• Совместимость с серией Express - легко интегрируется в комплексные решения DKC.

Ограничения применения

• Не предназначена для кабелей с диаметром меньше 13 мм - возможна утечка или плохая фиксация;
• Не подходит для кабелей с внешним диаметром больше 18 мм - требуется другой размер;
• Не рассчитана на постоянное давление жидкости свыше уровня погружения - IP68 допускает временное погружение, но не гидростатическое давление в глубоких водоёмах;
• Не следует использовать в средах с агрессивными химическими растворителями - хотя материал устойчив, некоторые органические вещества могут повредить полиамид;
• Не заменяет заземление - сальник не обеспечивает электрическую связь между кабелем и корпусом.

Примеры использования

• Герметичный ввод кабеля в распределительный щит на фасаде здания;
• Подключение датчиков и приводов в цехах с мойкой оборудования (высокая влажность);
• Прокладка кабеля в бетонных конструкциях при монолитном строительстве;
• Монтаж в шкафах управления насосами, компрессорами, конвейерами;
• Интеграция в системы серии Express для создания модульных кабеленесущих трасс.

Практические советы

• Перед установкой проверьте реальный диаметр кабеля - он может отличаться от заявленного из-за оболочки или заполнителей;
• При работе с несколькими кабелями используйте один сальник на один кабель - не пытайтесь протянуть два одновременно;
• Затягивайте контргайку равномерно - перекос может нарушить герметичность;
• Для кабелей с жёсткой оболочкой перед введением сделайте лёгкую фаску - так легче войдут в уплотнитель;
• Проверяйте состояние уплотнительного кольца после нескольких монтажей - при потере эластичности замените сальник;
• Этот зажим - часть серии Express; если вы используете другие компоненты DKC, они будут совместимы по дизайну и функционалу.
