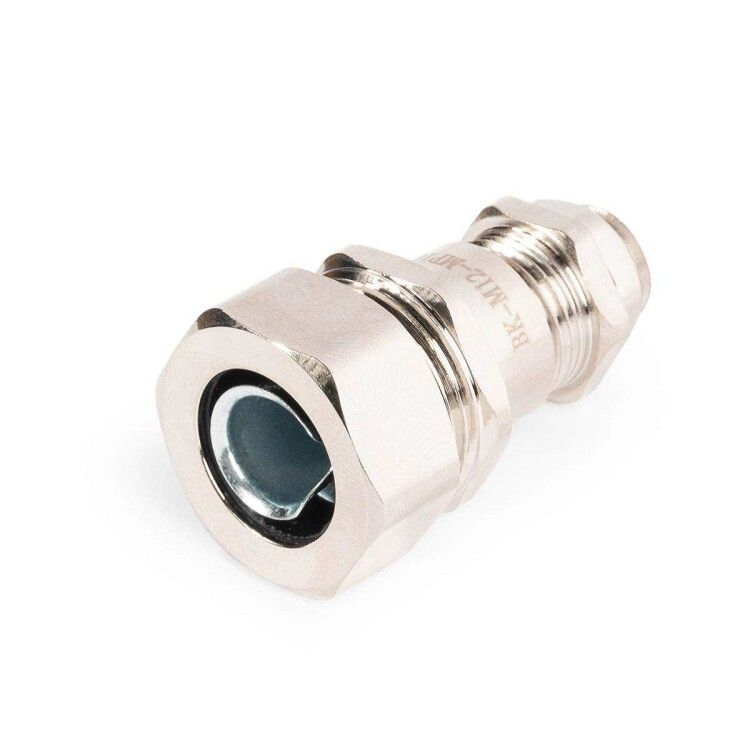

Ввод кабельный для металлорукава латунный ВК-М25(6-12 мм)-МР15 | 89105 Fortisflex КВТ

Ввод кабельный для металлорукава латунный ВК-М25(6-12 мм)-МР15 от Fortisflex и КВТ обеспечивает герметичный проход кабеля через стенку щита, совмещая функции кабельного ввода и муфты для металлорукава в одном устройстве.

Назначение и область применения

Ввод кабельный для металлорукава латунный ВК-М25(6-12 мм)-МР15 предназначен для надёжного и герметичного вывода кабелей из металлорукава внутрь электрошкафов, распределительных щитов и другого оборудования. Подходит для установки на металлические панели толщиной до 6 мм. Применяется в условиях повышенной влажности, запылённости, а также там, где требуется защита от химических веществ - например, на производствах с использованием масел, топлив или агрессивных моющих средств.

Технические характеристики

• Материал корпуса, гайки и накидной гайки - никелированная латунь (коррозионностойкая, антистатическая)
• Прижимная вставка - нейлон 6.6, самозатухающий по UL94V2 (не поддерживает горение)
• Уплотнители - неопрен (эластичный, устойчив к температурным колебаниям и УФ-излучению)
• Диапазон диаметров кабелей: 6–12 мм
• Степень защиты: IP68 (полная защита от пыли и длительного погружения в воду)
• Температурный режим: от –40 C до +100 C, кратковременно выдерживает +120 C
• Резьба: метрическая, соответствует EN 60423 (стандарт для промышленных кабельных вводов)
• Общая конструкция: 2 в 1 - одновременно выполняет роль ввода для кабеля и соединительной муфты для металлорукава

Совместимость и монтаж

Ввод кабельный для металлорукава латунный ВК-М25(6-12 мм)-МР15 монтируется в предварительно просверленное отверстие диаметром 25 мм. Герметизация достигается за счёт затяжки накидной гайки, которая сжимает уплотнительную вставку вокруг кабеля и прижимает металлорукав к корпусу. Для сверления отверстий рекомендуются перфораторы с перфоформами МПО или НМПО-MG. Затяжка осуществляется гидравлическими прессами КВТ: ПГПО-60, ПГРО-60А, ППО-60, ППО-115, ПГРОп-60А, ПГРОу-60А, ПРПО-60. Не требует дополнительных уплотнителей или фитингов - всё встроено.

Безопасность и стандарты

• Соответствует требованиям EN 60423 для метрических кабельных вводов
• Материалы сертифицированы по UL94V2 - самозатухание при возгорании
• IP68 подтверждает высочайшую степень герметизации, что допускает использование во взрывоопасных зонах и на открытых площадках

Преимущества

• Интегрированная конструкция снижает количество компонентов и время монтажа
• Никелированная латунь устойчива к окислению, коррозии и механическому износу
• Неопреновые уплотнения сохраняют эластичность даже при экстремальных температурах
• Устойчивость к синтетическим маслам, бензину, дизтопливу и растворителям
• Высокая механическая прочность - выдерживает нагрузки при вибрации и ударах

Ограничения применения

• Не предназначена для работы с кабелями диаметром менее 6 мм или более 12 мм - возможна потеря герметичности
• Не следует использовать в условиях постоянного давления выше атмосферного (например, в трубопроводах под давлением)
• При температурах выше +120 C срок службы уплотнений значительно сокращается
• Требуется точное соблюдение диаметра отверстия 25 мм - отклонение вызывает неплотную посадку

Примеры использования

• Электрощиты на пищевых производствах (частые мойки, влага, пар)
• Промышленные станки с частотными преобразователями и силовыми кабелями
• Конвейеры в автомобильной промышленности (масла, смазки, химикаты)
• Наружные распределительные пункты и освещение (высокая влажность, зимние морозы)
• Подземные кабельные переходы и шахтные объекты

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен находиться в пределе 6–12 мм; слишком тонкий кабель не будет плотно прижат, слишком толстый повредит уплотнение
• Используйте только рекомендованные перфоформы и гидравлические прессы КВТ - некорректный инструмент деформирует резьбу или корпус
• Затягивайте накидную гайку равномерно, без перекосов - иначе уплотнитель деформируется и потеряет герметичность
• При замене старого ввода удалите все остатки старого уплотнителя - они могут препятствовать правильному прилеганию нового изделия
• Латунный корпус можно легко отличить от пластиковых аналогов - он тяжелее и имеет характерный металлический блеск после никелирования
